Combo à trois unités FRL série AC

Combo à trois unités FRL série AC | Ensemble triple de traitement de source d'air pneumatique AF+AR+AL

Marque : SOLIH par Richge Technology | Unité de service pneumatique industrielle standard FRL

1. Présentation et définition du produit

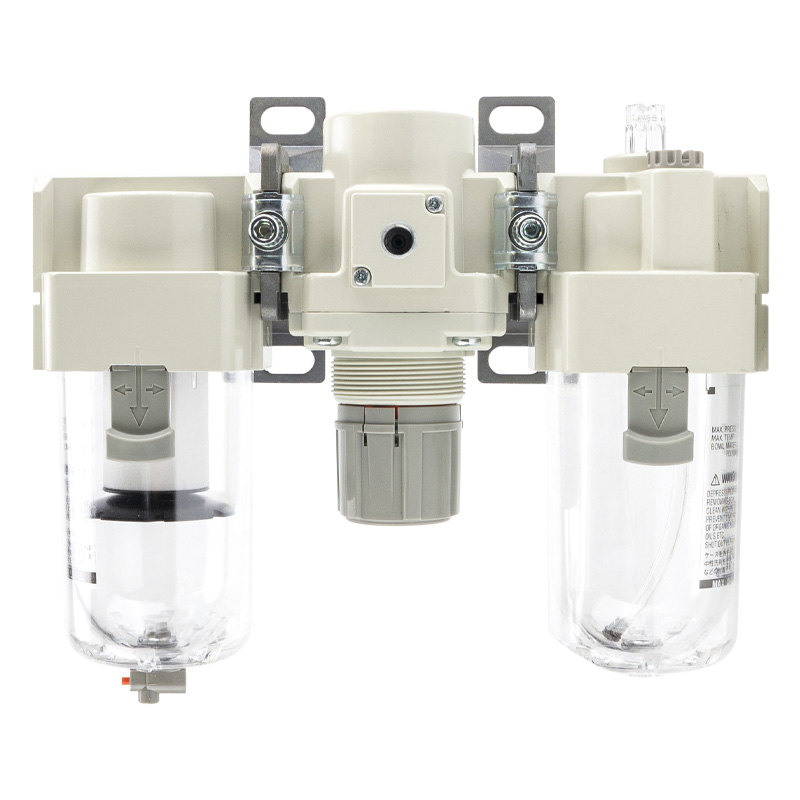

     La série SOLIH ACCombo FRL à trois unités est un ensemble complet standard de traitement de source d'air pneumatique, composé d'unFiltre à air AF + régulateur de pression AR + lubrificateur d'air AL. Il complète l'ensemble du processus de traitement pneumatique de l'air : filtration des impuretés et de l'humidité, régulation stable de la pression et lubrification précise par micro-huile dans une unité modulaire. Il offre une protection complète des composants pneumatiques en aval tels que les cylindres, les électrovannes et les moteurs pneumatiques, réduisant efficacement l'usure des composants, évitant les blocages et prolongeant la durée de vie de l'ensemble du système pneumatique. Il s’agit de l’ensemble de base le plus standard et essentiel pour les circuits pneumatiques lubrifiés traditionnels.

2. Modèle de série complète et tableau des spécifications

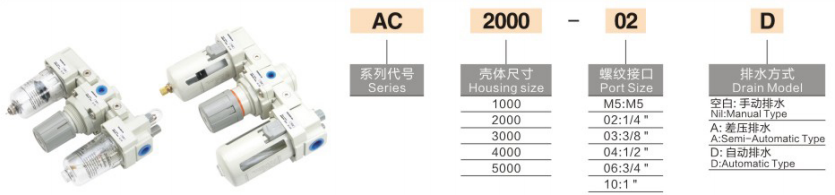

  Définition du code de suffixe

     • -D: Fonction de drainage automatique (pas de vidange manuelle de l'eau requise)

     • -G: Equipé d'un manomètre de haute précision

  Exemple de modèle: AC4000-04D → Orifice de 1/2 pouce, trois unités FRL standard avec fonction de vidange automatique

3. Paramètres techniques de base

4. Caractéristiques structurelles et avantages du produit

     • Structure modulaire intégrée: La conception modulaire épissée standard permet une installation, un démontage et un remplacement rapides. Chaque unité peut être entretenue indépendamment, réduisant considérablement les difficultés de maintenance sur site et les coûts de remplacement.

     • Séparation de l'eau cyclonique à haute efficacité: Le filtre adopte une structure d'élimination de l'eau par tourbillon centrifuge, qui sépare rapidement l'eau liquide et les grosses particules dans l'air, protégeant l'élément filtrant de précision et améliorant l'efficacité globale de la purification de l'air.

     • Taper de trop-plein, régulation de pression stable: Le régulateur de pression adopte une structure de stabilisation de tension de débordement avec une réponse rapide et une sortie de pression stable, évitant efficacement la dérive de pression et les fluctuations causées par le changement de débit ou les vibrations de l'équipement.

     • Bouton de réglage autobloquant: La conception du bouton de régulation de pression autobloquant empêche le changement des paramètres de pression causé par un contact accidentel ou des vibrations à long terme, garantissant ainsi un fonctionnement stable à long terme du système pneumatique.

     • Conception visuelle des niveaux d'huile et d'eau: La coupelle transparente en PC avec couvercle de protection de sécurité permet une observation en temps réel du niveau d'eau du filtre et du niveau d'huile de lubrification, facilitant ainsi le drainage et le réapprovisionnement en huile en temps opportun.

     • Consommables remplaçables indépendants: L'élément filtrant et le noyau du lubrificateur peuvent être remplacés séparément sans remplacer l'ensemble des unités, ce qui réduit les coûts d'exploitation à long terme.

5. Débit de fonctionnement standard du circuit d'air

  Compresseur d'air → AC FRL trois unités → Électrovanne → Cylindre pneumatique/actionneur pneumatique

     Les trois unités effectuent un traitement de l'air étape par étape : filtrage de l'humidité et des impuretés → stabilisation de la pression d'entrée → atomisation de l'huile lubrifiante, fournissant une source d'air propre, stable et lubrifiée pour les composants pneumatiques terminaux.

6. Scénarios d'application typiques

     • Équipement d'automatisation industrielle: Prétraitement des sources d'air pour machines-outils automatiques, manipulateurs et lignes de production automatisées.

     • Lignes de fabrication de l'industrie légère: Alimentation en air stable pour les équipements d’emballage, d’impression, de textile et de traitement électronique.

     • Composants pneumatiques lubrifiés: Traitement spécial de la source d'air pour les vérins télescopiques, les pinces pneumatiques et les moteurs pneumatiques nécessitant une lubrification à l'huile.

     • Système de source d'air centralisé pour atelier: Purification secondaire et stabilisation de la pression pour la canalisation principale du compresseur d'air afin d'améliorer la stabilité globale du système pneumatique.

7. Guide de sélection : deux unités VS trois unités

8. Instructions d'entretien quotidien

     • Vidangez l'eau régulièrement pour vous assurer que le niveau d'eau dans la coupelle du filtre est inférieur à la ligne d'avertissement.

     • Remplacez l'élément filtrant à temps lorsque la différence de pression d'air augmente de manière évidente ou après 6 à 12 mois d'utilisation conventionnelle.

     • Installez verticalement strictement selon la flèche de flux d'air sur le corps de la vanne pour garantir une efficacité de traitement normale.

     • Vérifiez régulièrement l'état d'atomisation du brouillard d'huile pour garantir une lubrification uniforme des composants terminaux.

Résumé en une phrase

     Le combo à trois unités FRL de la série SOLIH AC intègre des fonctions de filtration, de stabilisation de pression et de microlubrification, avec une installation modulaire, une sortie de pression stable et une surveillance visuelle huile-eau, étant la solution de traitement de source d'air standard et la plus largement utilisée pour les systèmes d'automatisation pneumatiques lubrifiés conventionnels.
