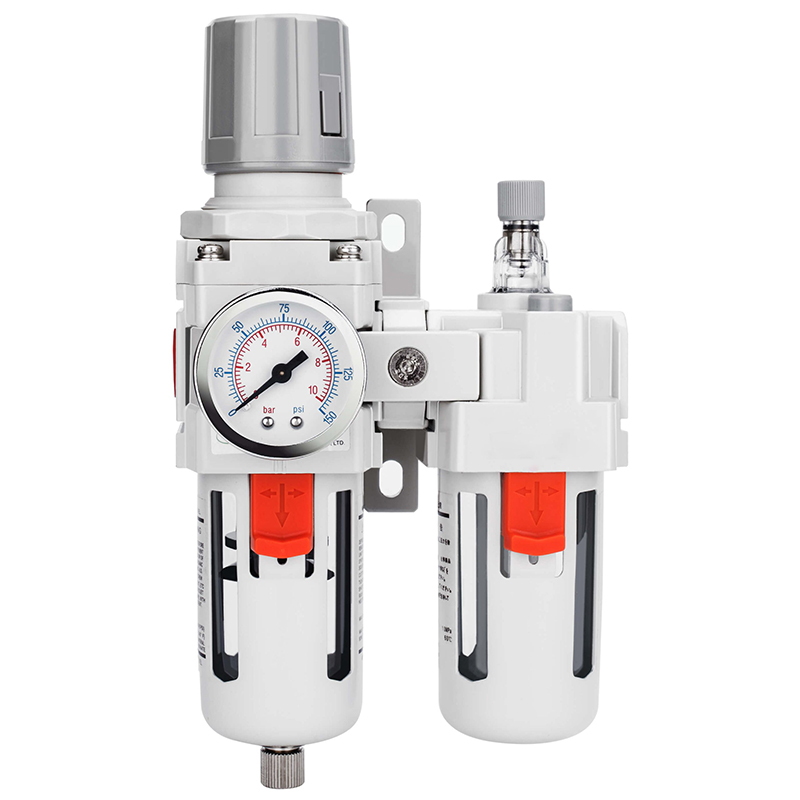

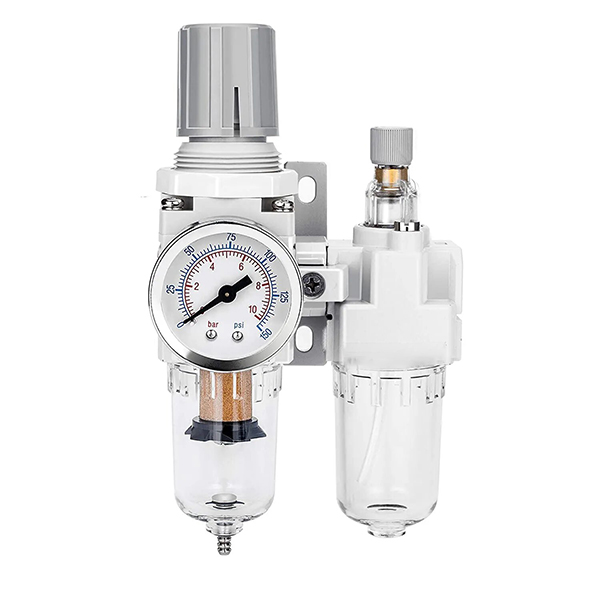

Combo pneumatique FRL à deux unités série AC

Combo pneumatique FRL à deux unités série AC | AF+AR Filtre à air et régulateur Unité de traitement de source d'air intégrée

Marque : SOLIH par Richge Technology | Ensemble de traitement de source d'air pneumatique industriel standard

1. Présentation du produit

     La série SOLIH AC est unCombo de traitement de source d'air pneumatique intégré standard à deux unités, combinant le filtre à air AF et le régulateur de pression AR dans un seul ensemble modulaire. Il complète une purification professionnelle de l'air comprimé et une régulation stable de la pression en une seule installation, éliminant efficacement l'humidité, la poussière et les impuretés particulaires tout en maintenant une pression de service constante du système. Doté d'une structure intégrée, d'une installation peu encombrante et d'une maintenance simple, il s'agit de la configuration standard la plus courante pour les équipements pneumatiques automatisés, parfaitement adaptée à la climatisation frontale de la source d'air des compresseurs et de divers actionneurs pneumatiques.

2. Positionnement du produit

  AC Combo à deux unités = Filtration d'eau et de poussière AF + Stabilisation et réduction de pression AR

     Installé à l'arrière des compresseurs d'air pour la purification de la source d'air primaire et un contrôle précis de la pression. Il s'agit de l'assemblage standard universel pour les systèmes pneumatiques d'automatisation industrielle, largement utilisé dans les équipements propres sans huile et les scénarios généraux de stabilisation des circuits pneumatiques.

3. Modèle de série complète et niveau de débit

4. Spécifications techniques de base

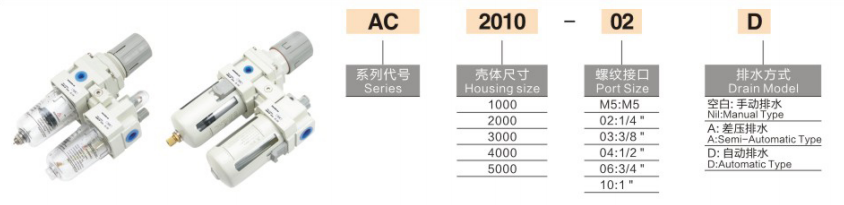

5. Règles de codage du modèle et explication

     • AC2010-02: Combo source d'air à 2 unités, taille 2000, port Rc1/4, drainage manuel standard

     • AC4010-04D: Combo source d'air à 2 unités, taille 4000, port Rc1/2, type à drainage automatique

     • AC3010-03G: Combo 2 unités avec manomètre haute précision

  Définition du suffixe

     • Pas de suffixe: Purge manuelle (type standard économique)

     • -D: Purge automatique (pour équipement en fonctionnement continu 24h)

     • -G: Equipé d'un manomètre pour le réglage visuel de la pression

6. Caractéristiques structurelles et avantages du produit

     • Conception modulaire intégrée: La structure intégrée du filtre et du régulateur permet une installation et un démontage en une seule pièce, économisant considérablement de l'espace dans les pipelines et simplifiant l'aménagement sur site et la maintenance quotidienne.

     • Séparation efficace de l'eau et longue durée de vie: La séparation par tourbillon centrifuge à l'avant élimine efficacement les gros brouillards d'eau et les impuretés, réduisant ainsi la charge de l'élément filtrant et prolongeant la durée de vie de l'élément filtrant de précision de 5 μm.

     • Sortie de pression stable et réponse rapide: La structure de régulation de pression de type débordement assure une réponse sensible à la pression et une pression aval stable, évitant ainsi les fluctuations de pression pendant le fonctionnement de l'équipement.

     • Structure autobloquante anti-erreur de fonctionnement: La conception de régulation de pression autobloquante du bouton empêche la dérive de pression causée par les vibrations de l'équipement ou le contact accidentel, garantissant ainsi des paramètres de système pneumatique stables à long terme.

     • Surveillance visuelle du niveau d'eau: Le gobelet à eau transparent en PC avec couvercle de protection permet une observation visuelle en temps réel du niveau d'eau, évitant ainsi une accumulation excessive d'eau affectant la qualité de la filtration et les composants en aval.

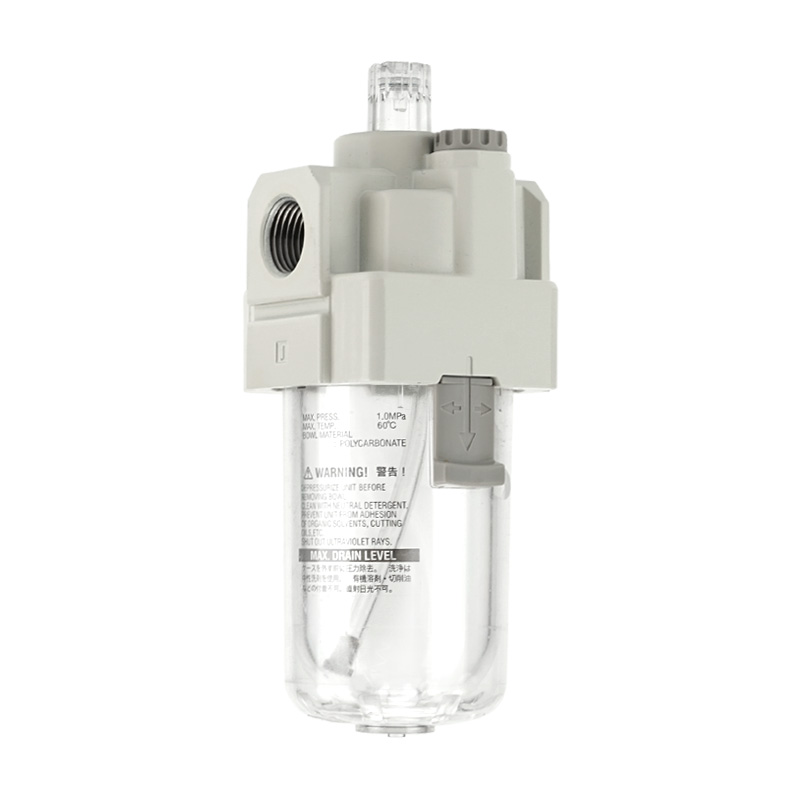

     • Mise à niveau et extension gratuites: L'interface modulaire standard prend en charge l'épissage direct avec un brumisateur d'huile AL, permettant une mise à niveau rapide vers un assemblage FRL complet à trois unités pour les circuits pneumatiques lubrifiés.

7. Scénarios d'application typiques

     • Équipement industriel d’automatisation: Prétraitement des sources d'air pour machines automatisées, machines-outils, bras robotisés et lignes de production d'automatisation de précision.

     • Équipement de pipeline pour l'industrie légère: Purification stable pour les systèmes pneumatiques de l’électronique, de l’emballage, de l’impression, du textile et des chaînes d’assemblage.

     • Protection des composants pneumatiques: Filtration frontale et stabilisation de la pression des cylindres, électrovannes et outils pneumatiques pour réduire l'usure et le taux de défaillance.

     • Traitement centralisé de la source d'air: Purification de l'air primaire et régulation de la pression pour les canalisations d'air principales des ateliers d'usine afin d'améliorer la qualité globale de la source d'air.

8. Directives d'entretien quotidien

     • Drainage régulier: Vidangez régulièrement l'eau accumulée dans la tasse pour vous assurer que le niveau d'eau est inférieur à la ligne d'avertissement et empêcher l'eau liquide de pénétrer dans le circuit en aval.

     • Remplacement opportun de l'élément filtrant: Remplacez immédiatement l'élément filtrant si la pression différentielle augmente de manière significative ; remplacement régulier tous les 6 à 12 mois pour maintenir des performances de filtration optimales.

     • Installation standard: Installer verticalement en suivant strictement la flèche de flux d'air sur le corps pour assurer une séparation normale de l'eau et une efficacité de régulation de la pression.

9. Instructions de sélection FRL à deux et trois unités

     • AC Deux unités (Filtre + Régulateur): Convient pouréquipement pneumatique sans huile et propre, tels que les équipements électroniques de précision, les systèmes de vide et les cylindres sans huile.

     • AC Trois Unités (Filtre + Régulateur + Lubrificateur): Convient aux vérins pneumatiques conventionnels, aux moteurs pneumatiques et aux composants pneumatiques mobiles nécessitant une lubrification à l'huile.

Résumé en une phrase

     Le combo à deux unités de la série SOLIH AC intègre une filtration de l'air à haute efficacité et une stabilisation précise de la pression, avec une installation modulaire, une régulation de pression anti-dérive et une surveillance visuelle du niveau d'eau, étant la solution de traitement de source d'air standard la plus rentable et la plus largement applicable pour les systèmes pneumatiques automatisés industriels.
