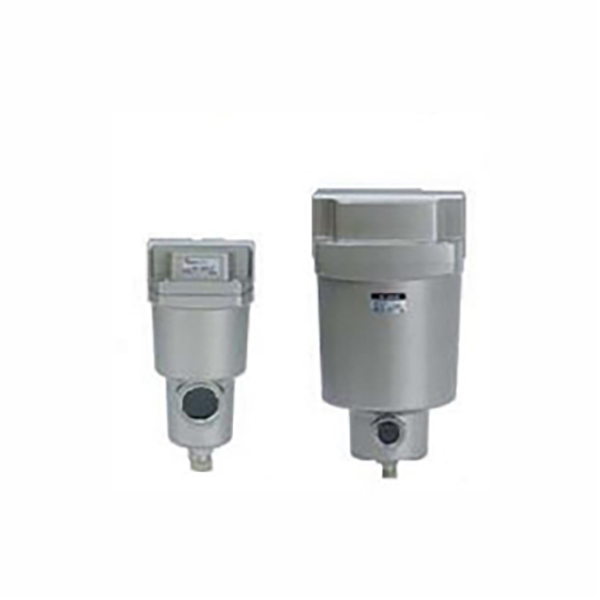

Filtre de purification d'air comprimé série AFF/AM (ligne grand public)

Marque:SOLH par Richge Technology

Positionnement de la série et fonctions principales

     AFF et AM forment l’ensemble de base combiné de purification de source d’air. AFF agit comme un filtre grossier primaire pour éliminer les impuretés solides et les gouttelettes d'eau condensées, tandis que AM est un séparateur de brouillard d'huile de précision pour l'élimination des micro-aérosols d'huile, améliorant la propreté de l'air comprimé et protégeant entièrement les actionneurs pneumatiques en aval.

  1. Filtre grossier de ligne principale de la série AFF

     -- Précision de filtration : 1 μm, taux de capture des particules de 99 % (mise à niveau par rapport à l'ancienne qualité de 3 μm)

     -- Fonction principale : élimine les grosses poussières, les débris de rouille et l'eau condensée en vrac, efficacité de séparation de l'eau de 99 % en tant que filtration primaire avant

     -- Norme de propreté : ISO8573-1:2010 [4:7:4]

  2. Séparateur de brouillard d'huile série AM (filtre fin)

     -- Précision de filtration : 0,1 μm, taux de capture des micro-brouillards d'huile de 99 % (amélioré par rapport à l'ancienne qualité de 0,3 μm)

     -- Fonction principale : séparation complète du brouillard d'huile, concentration d'huile résiduelle en sortie ≤ 1 mg/m³ (0,8 ppm), entièrement conforme aux exigences du processus de lubrification sans huile.

     -- Norme de propreté : ISO8573-1:2010 [2:7:3]

  3. Avantages généraux partagés

     -- Chute de pression ultra-faible ≤5 kPa, économie d'énergie, capacité de débit augmentée de 20 % par rapport aux modèles conventionnels

     -- Bol de stockage de liquide léger en acier inoxydable, réduction de poids maximale jusqu'à 52 %

     -- Rappel visuel de maintenance : indicateur de colmatage intégré standard avec anneau rouge pour juger du moment de remplacement du filtre ; Embouts de filtre à code couleur pour une identification rapide du modèle

     -- Conception en cascade modulaire, peut être connectée en série avec des filtres ultra-fins AMD/AMH pour répondre aux demandes d'air ultra-propre multigrade

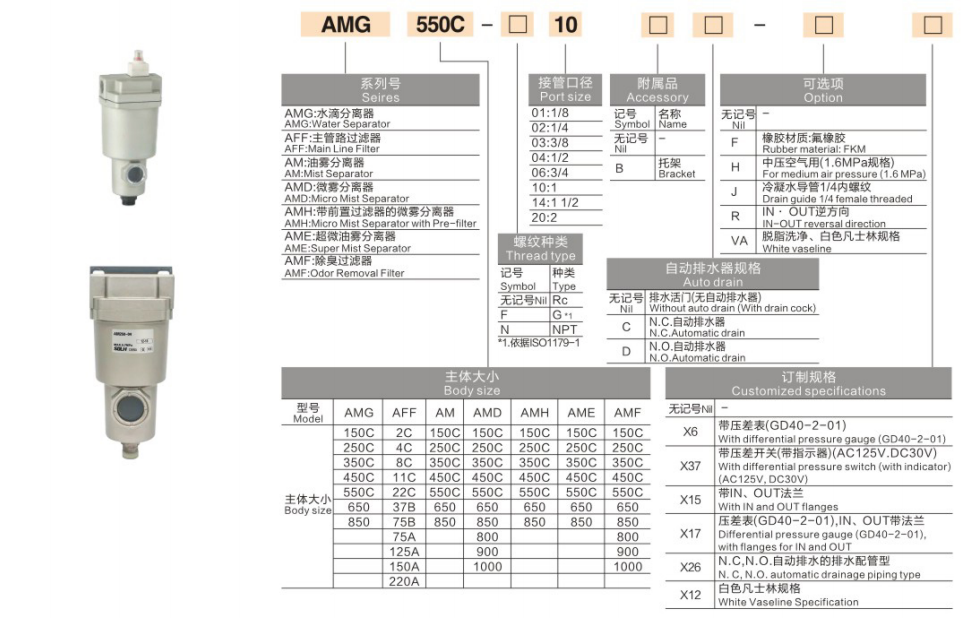

Règle complète de dénomination des modèles

 1. Exemples de modèles : AFF40-04 ; AM50-10D

  2. Exemples de commandes standard

     -- Filtre grossier AFF, port 1/2", vidange automatique : AFF40-04D

     -- Séparateur de brouillard d'huile AM, port 1", vidange automatique : AM50-10D

     -- Haut débit 7 000 L/min, port 1,5" : AM70D-14

Spécifications techniques universelles (condition de test standard : 0,7 MPa, 20 ℃)

  1. Paramètres généraux communs

     -- Milieu applicable : Air comprimé (pré-filtre ≥40μm requis en amont)

     -- Plage de pression de fonctionnement : 0,1 ~ 1,0 MPa ; pression anti-éclatement 1,5 MPa

     -- Température ambiante de fonctionnement : -5 ~ 60 ℃ (pas de formation de glace à l'intérieur du bol)

     -- Configuration de vidange : Purge manuelle en standard ; vidange automatique en option via le suffixe -D

  2.Tableau des paramètres de débit et de dimension de la série complète

Directives de sélection étape par étape

  1. Schéma de correspondance des qualités de filtration

     -- Circuits pneumatiques généraux ordinaires : AFF (filtre grossier 1μm) → régulateur de pression → lubrificateur

     -- Équipement d'automatisation de précision sans huile : AFF → AM (séparateur de brouillard d'huile de 0,1 μm) → équipement terminal

     -- Processus semi-conducteur/optique ultra haute propreté : AFF → AM → AMD (filtre ultra-fin 0,01 μm)

  2. Calcul de la marge de flux

     -- Sélectionnez un modèle avec un débit nominal 1,2 à 1,5 fois supérieur à la consommation d'air maximale totale du système ; un débit surchargé réduira considérablement l’efficacité de la filtration et augmentera la perte de pression.

  3. Sélection du mode de vidange

     -- Production continue sans surveillance 24h/24, rendement de condensat élevé : choisir la version -D à purge automatique

     -- Équipement basse fréquence intermittent : type de vidange manuelle standard suffisant

  4. Principe de correspondance des ports

     -- Taille d'orifice de filtre cohérente avec le diamètre du pipeline principal ; évitez de réduire/augmenter le diamètre pour éviter une chute de pression supplémentaire.

Scénarios d'application industrielle typiques

     -- Automatisation industrielle générale : machines-outils CNC, cylindres à air, électrovanne frontale pour l'élimination de l'eau et de l'huile

     -- Fabrication alimentaire et pharmaceutique : source d'air pur sans huile pour éviter la contamination des produits

     -- Ateliers d'électronique et de revêtement 3C : éliminez les brouillards d'huile pour éviter les défauts de revêtement de surface et la pollution des composants de précision

     -- Système de post-traitement du compresseur d'air : en cascade avec des sécheurs d'air réfrigérés/adsorption pour améliorer la pureté globale de l'air

Comparaison des performances : AFF VS AM

Résumé en une phrase

     Le filtre grossier de la ligne principale SOLH AFF 1 μm et le séparateur de brouillard d'huile AM ​​0,1 μm forment des unités modulaires de purification d'air en cascade avec une plage de débit complète de 300 ~ 14 500 L/min, un indicateur visuel d'obstruction et une vidange automatique en option, conformes à la norme ISO8573-1 pour le traitement général des sources d'air pneumatiques, alimentaires, médicales, électroniques et de pulvérisation sans huile.
