Régulateur de filtre série AW

Régulateur de filtre série AW | Unité intégrée de filtration et de réduction de pression d'air comprimé SOLIH

Marque : SOLH par Richge Technology | Unité pneumatique de traitement de source d'air tout-en-un

1. Présentation du produit

     Le filtre-régulateur de la série SOLIH AW est une unité de traitement de source d'air tout-en-un intégrant des fonctions de filtration de l'air et de régulation de pression. Il effectue la purification de l'air primaire et la stabilisation de la pression juste après les compresseurs d'air, constituant une alternative peu encombrante aux ensembles séparés de filtre AF et de régulateur AR. La construction compacte simplifie l'installation sur le terrain et réduit l'empreinte globale du système pneumatique.

2. Spécifications techniques générales

3. Gamme de modèles et de tailles de ports

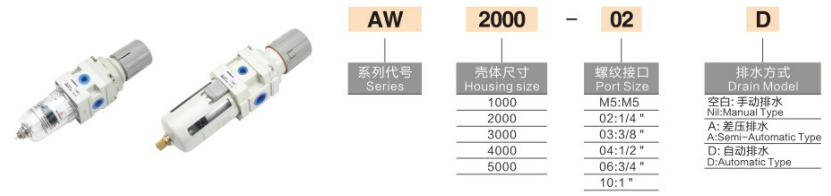

  Explication et exemples du code modèle

     • AH2000‑02: Filtre‑régulateur, série 2000, Rc1/4", purge manuelle

     • AW4000‑04D: Filtre‑régulateur, série 4000, Rc1/2", purge automatique

     • AW3000‑03G: Filtre‑détendeur équipé d'un manomètre

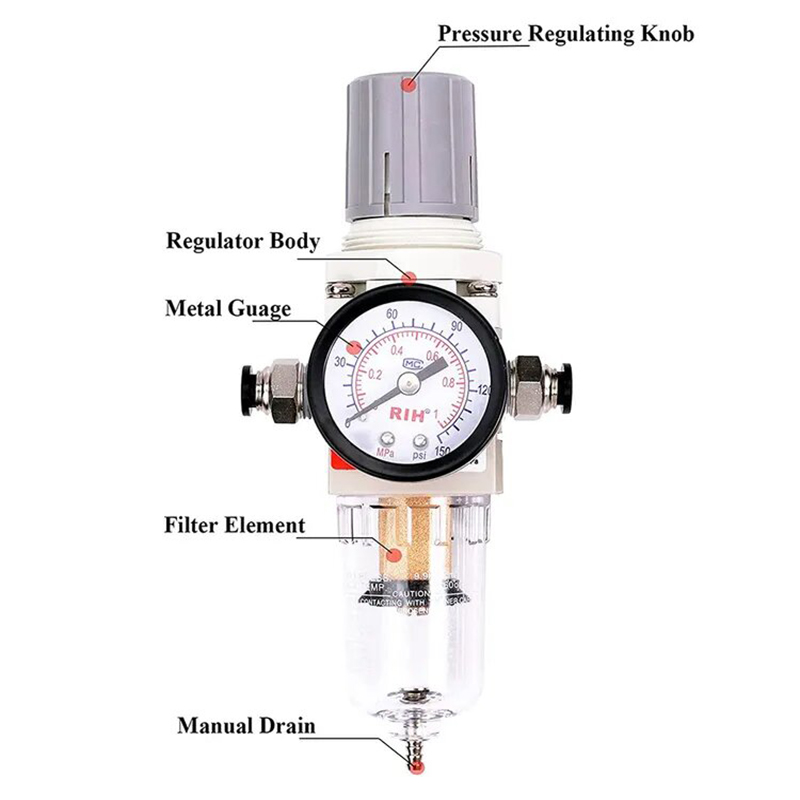

4. Caractéristiques structurelles et avantages

     • Conception monobloc intégrée: Le bol du filtre et le régulateur de pression sont combinés en une seule unité pour une installation plus simple et moins de points de connexion.

     • Séparation de l'eau par cyclone: Le tourbillonnement centrifuge élimine l'eau liquide avant que l'air ne passe à travers la cartouche filtrante, prolongeant ainsi efficacement la durée de vie de l'élément filtrant.

     • Tirer pour régler et pousser pour verrouiller: Tirez le bouton vers le haut pour régler la pression ; poussez vers le bas pour verrouiller la position, empêchant tout changement de pression involontaire causé par des vibrations ou un contact accidentel.

     • Port de manomètre intégré: Port de montage direct pour manomètre sans adaptateurs supplémentaires.

     • Bol PC transparent avec couvercle de protection: Observation visuelle en temps réel du niveau d'eau à l'intérieur du bol du filtre.

     • Compatibilité d'épissage modulaire: Peut être directement assemblé avec le lubrificateur de la série AL pour construire un combo complet à trois unités FRL de la série AC.

5. Scénarios d'application typiques

     • Purification de l'air primaire et stabilisation de la pression pour les équipements d'automatisation, les machines-outils et les lignes de production

     • Traitement de la source d'air en amont pour les équipements de pulvérisation, les outils pneumatiques, les électrovannes et les vérins

     • Régulation et purification centralisées de la pression pour les canalisations principales de l'atelier et les sorties des compresseurs d'air

6. Directives d'entretien

     • Égoutter régulièrement les condensats ; maintenir le niveau d’eau en dessous de la ligne d’avertissement.

     • Remplacez l'élément filtrant lorsque la chute de pression augmente de manière évidente ou après 6 à 12 mois de fonctionnement normal.

     • Monter verticalement ; alignez la flèche du flux d’air du corps avec la direction réelle du flux d’air.

7. Combinaisons de circuits d'air recommandées

     • Circuit lubrifié standard: filtre-régulateur AW → lubrificateur AL → actionneur pneumatique

     • Circuit propre sans huile: filtre-régulateur AW (sans lubrificateur AL) → actionneur pneumatique
