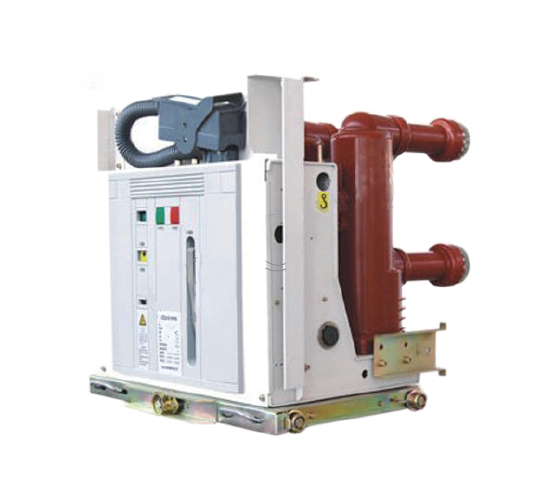

Disjoncteur de circuit VCB absintable du cylindre d'isolation VSG-12

Disjoncteur de circuit VCB absintable du cylindre d'isolation VSG-12

   Nous jouissons d'un statut extrêmement bon parmi nos prospects pour notre grande qualité de qualité supérieure, le prix compétitif et le service idéal pour l'appareil de commutation électrique fermé en métal, l'armoire de distribution de puissance LV, l'appareil-commutation à haute tension à comité de commutation en métal. Face à l'avenir, nous continuerons de maintenir les valeurs fondamentales de l'intégrité, du respect, de l'innovation, de la passion et de l'équipe professionnelle, adhérer toujours à l'approche centrée sur le client et redonner aux clients mondiaux avec des produits et services de haute qualité. Nous comptons sur nos riches ressources humaines et nos excellentes conditions de recherche scientifique pour s'adapter au développement global du marché avec un mécanisme innovant. Nous recherchons d'abord l'objectif de la qualité, de la réputation et du service «et adhèrent aux directeurs commerciaux de« l'équalité et des avantages mutuels ». Et nous coopérerons cordialement avec des amis de divers cercles au pays et à l'étranger avec un nouveau geste.

Disjoncteur à vide en intérieur

  VSG-12 Disjoncteur de circuit à vide à haute tension intérieure (ABBR.: Disjoncteur de circuit) est à trois phrases A.C. 50Hz à l'intérieur de la distribution d'alimentation équipée de la tension nominale 12 kV. Ce produit est conforme à GB1984-2003 (disjoncteur de circuit A.C. à haute tension), JB3855-1996 (3,6-4,5 kV à l'intérieur du disjoncteur à haute tension), DL403-2000 (conditions techniques pour la commande de 12-40.5KV HAUTE VOLAGE DU CIRCUMITÉ A.CIRCUME A.CIRCUME A.CIRCUME CIRCUMITÉ A. Disjoncteur). Il peut être utilisé pour protéger et contrôler l'équipement dans l'équipement de la grille et la conception dynamique de l'entreprise industrielle et minière.

Les disjoncteurs à vide à vide à se retrouver intérieurs conviennent aux systèmes d'alimentation CA triphasés avec des tensions nominales jusqu'à 12 ~ 24 kV et une fréquence 50/60 Hz. Ils sont largement utilisés dans les centrales électriques, les sous-stations, les pétrochimiques, la métallurgie, la fabrication et d'autres industries, les aéroports, les zones résidentielles, etc. Contrôler et protéger les équipements électriques, en particulier pour les occasions qui doivent être utilisées rarement avec un courant de court-circuit de courant classé ou multi-circuit. Il peut être installé dans des appareils de commutation isolés intérieurs tels que Kyn28 ou AMS.

  Le disjoncteur est en technologie APG mature. L'application du terminal VD4 garantit que le terminal intérieur est plus fiable dans tout environnement de fonctionnement. VD4 peut répondre pleinement aux exigences de GB, DL, IEC, DIN, VDE et les normes d'autres pays industriels avancés.

Le disjoncteur du vide se compose principalement de trois parties: chambre d'extinction à arc à vide, mécanisme de fonctionnement, support et autres composants.

1. Chambre d'extinction à arc à vide

Selon les différents types de commutateurs, il existe des chambres d'extinction d'arc sous vide en céramique avec des écrans externes, de petites chambres d'extinction à arc à vide avec des champers magnétiques longitudinaux en forme de tasse scellée intermédiaire et des chambres d'extinction de bulle en verre scellé intérieure. La structure de base est la suivante:

•  Coque d'isolation étanche à l'air: le système d'isolation étanche à l'air composé d'un cylindre d'isolation hermétique en céramique, en verre ou microcristallin étanche à l'air, un couvercle d'extrémité mobile, un couvercle d'extrémité fixe et un tuyau ondulé en acier inoxydable est un récipient à ventre à vide. Pour assurer l'étanchéité de l'air, en plus des procédures de fonctionnement strictes dans le type d'étanchéité, le matériau lui-même est également nécessaire pour avoir une petite respirabilité et une libération de gaz interne.

• Système conducteur: il est composé d'une tige conductrice fixe, d'une surface à arc à course fixe, d'un contact fixe, d'un contact mobile, d'une surface d'arc mobile et d'une tige conductrice mobile. La structure de contact peut être à peu près divisée en trois types: contact cylindrique, rainure de contact magnétique transversale de la surface incurvée avec forme de spirale et contact longitudinal magnétique. À l'heure actuelle, ce type de chambre d'extinction d'arc adopte une technologie de champ magnétique longitudinal, qui a une capacité d'extinction d'arc solide et stable.

• Système de blindage: le couvercle de blindage est un composant indispensable dans la chambre d'extinction de l'arc à vide, et il existe différents types de couvercle de blindage, tels que le couvercle de blindage principal entourant le point de contact, le couvercle de blindage de tuyau ondulé et le couvercle de blindage d'égalisation de la tension. La fonction de la couverture de blindage principale est la suivante: ① pour empêcher les produits de éclabousser sur la paroi intérieure de la coquille d'isolation pendant le processus d'arc, réduisant ainsi la résistance à l'isolation de la coquille. ② Améliorer l'uniformité de la distribution des champs électriques dans la chambre d'extinction de l'arc est bénéfique pour réduire la résistance du champ local et favoriser la miniaturisation de la chambre d'extinction de l'arc à vide condensant les produits d'arc et absorber une certaine énergie d'arc est bénéfique pour la récupération de la résistance diélectrique de l'espace d'arc.

2. Mécanisme de fonctionnement

Selon les différents types de disjoncteurs, différents mécanismes de fonctionnement sont utilisés. Les mécanismes de fonctionnement communs comprennent le mécanisme de fonctionnement du ressort (VS1), le mécanisme de fonctionnement de l'aimant permanent et le mécanisme de fonctionnement de la combinaison (VBD).

Autres pièces: véhicules de châssis, supports d'isolation, isolateurs, etc.

Quelles sont les caractéristiques des disjoncteurs de vide

• Forte capacité de rupture, jusqu'à 50ka; Après fracture, le milieu entre les fissures se rétablit rapidement et il n'est pas nécessaire de remplacer le milieu.
• La distance d'ouverture de contact est petite. La distance de rupture de contact du disjoncteur de vide de 10 kV n'est que d'environ 10 mm. La puissance de fonctionnement requise est petite, l'action est rapide, le mécanisme de fonctionnement peut être simplifié et la durée de vie peut être prolongée. Généralement, l'entretien n'est pas requis pendant environ 20 ans.
• Temps d'extinction à arc court, tension à faible arc, faible énergie à arc, perte de contact faible et interruptions multiples.
• La tige de guidage mobile a une petite inertie et convient à un fonctionnement fréquent.
•  Lors de l'exploitation de l'interrupteur, le bruit d'action est faible, ce qui le rend adapté à une utilisation urbaine.
• Les milieux d'extinction ou d'isolation n'utilisent pas d'huile et il n'y a pas de risque d'incendie ou d'explosion.
• La tête de contact est une structure entièrement scellée, qui ne réduira pas ses performances en raison de l'influence de l'humidité, de la poussière et des gaz nocifs. Fonctionnement fiable et performances stables en marche. En tant que composant indépendant, la chambre d'extinction de l'ARC est facile à installer et à déboguer.
• Pendant la durée de vie du disjoncteur de vide, la partie de contact ne nécessite pas de maintenance et d'inspection. Même si l'entretien et l'inspection sont effectués, le temps requis est très court.
• L'arc est éteint dans un récipient fermé, et l'arc et le gaz chaud ne sont pas exposés.
• Équipé de plusieurs fonctions de recul, adaptées aux besoins d'application des réseaux de distribution

Avantage:

• Structure simple
• S'adapter à l'interrupteur à vide de résistance ultra-bas
• Optimisation d'adaptation et mécanisme de fonctionnement du ressort modulaire
• Adapté aux opérations fréquentes
• Entretien gratuit, longue durée de vie
• Performances très fiables

Informations de base.

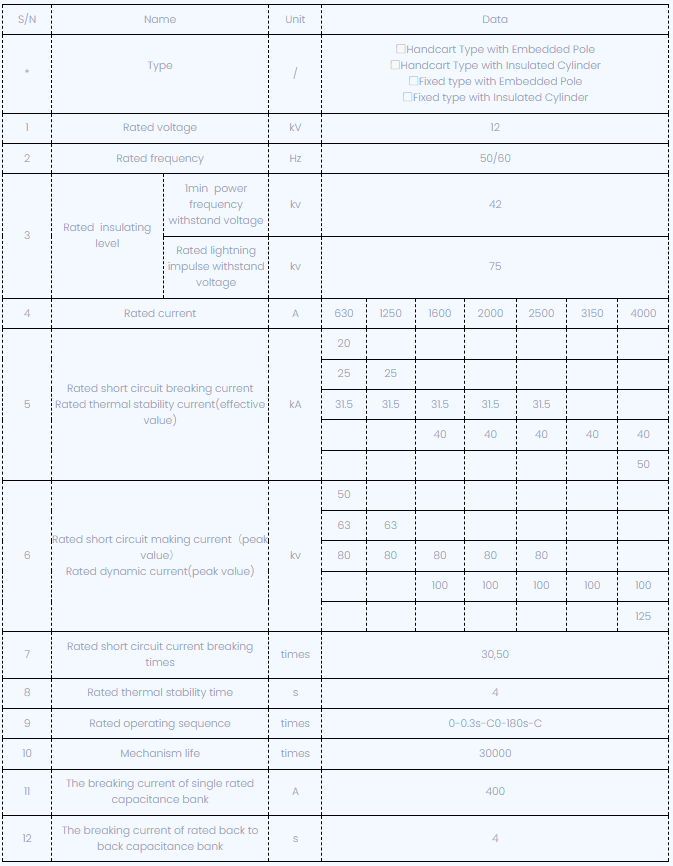

Paramètres techniques

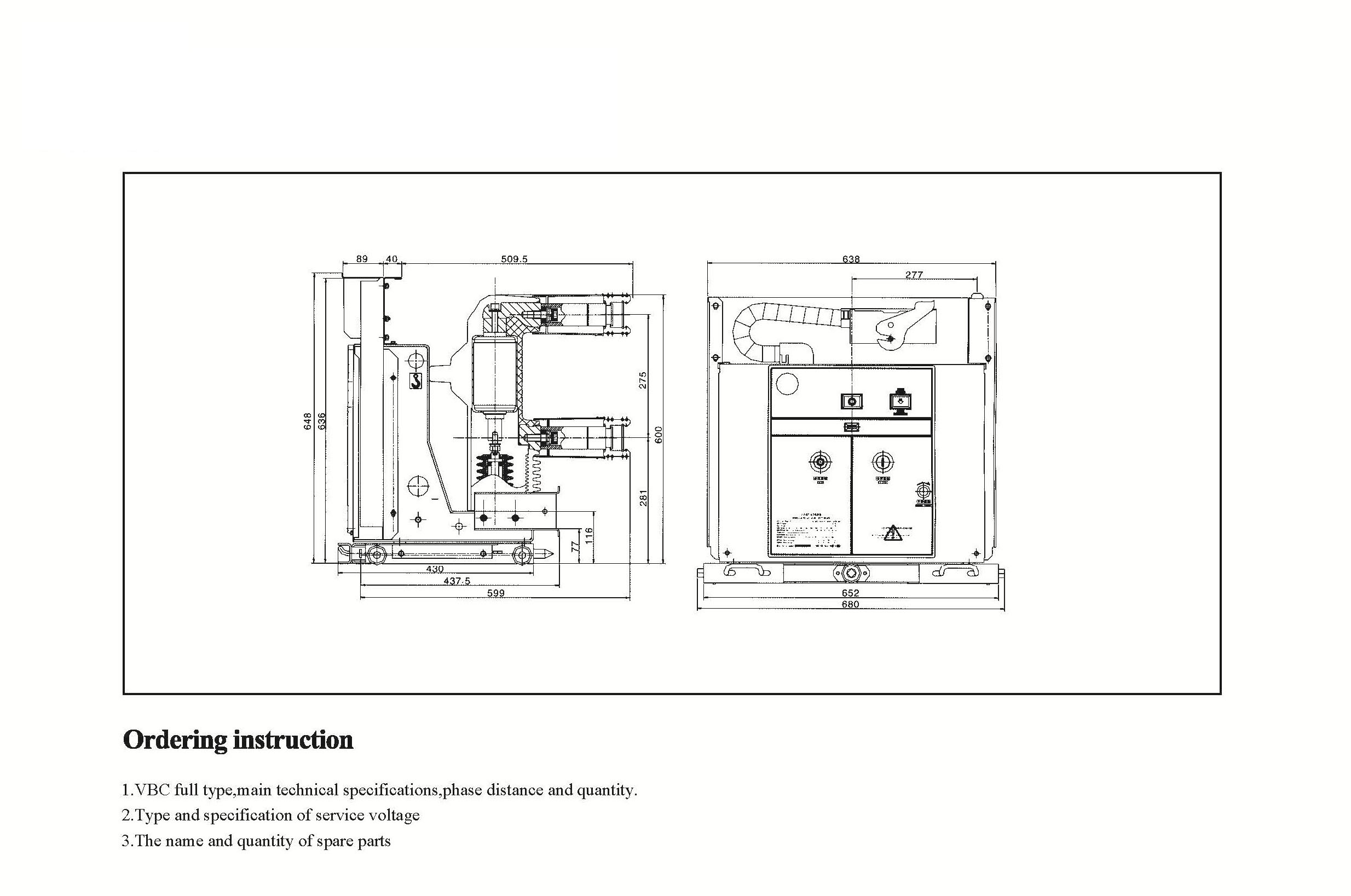

Dessins techniques

Environnement de service pour le disjoncteur à vide à haute tension (VCB)

A) Température de l'air: température la plus élevée: + 40ºC; Température la plus basse: -25ºC

b) Humidité: l'humidité moyenne mensuelle est de 95%; L'humidité moyenne quotidienne est de 90%.

c) Altitude: hauteur d'installation maximale: 2500m

d) Il n'y a évidemment pas d'air ambiant pollué par des gaz corrosifs et combustibles, de la vapeur, etc.
