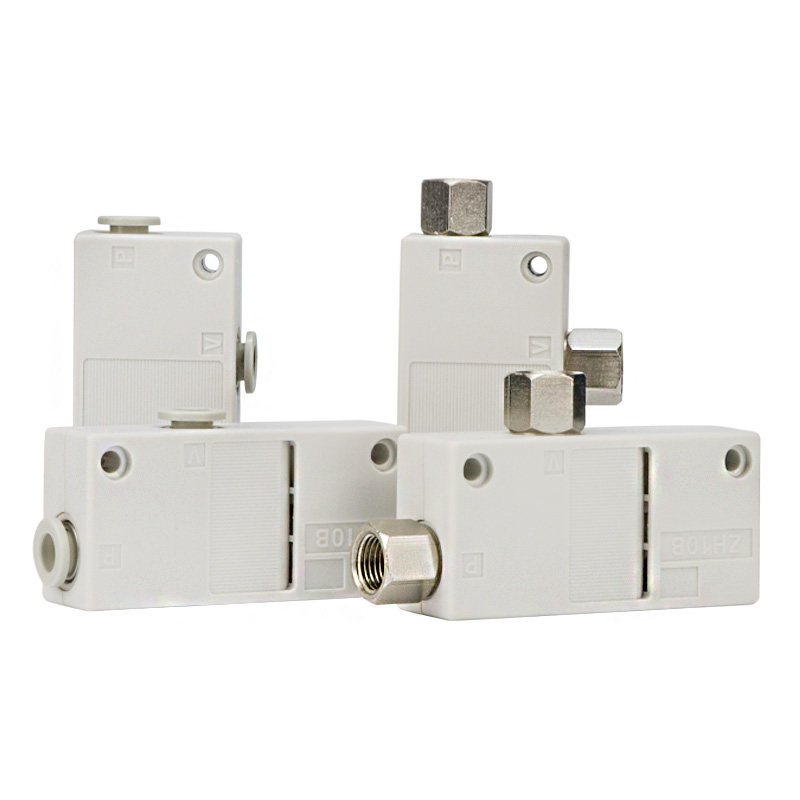

Éjecteur à vide de type boîte série ZH‑B

Éjecteur à vide de type boîte série ZH‑B | Générateur de vide Venturi à un étage avec silencieux intégré

Marque : SOLH par Richge Technology | Remplacement instantané compatible avec la série ZH‑B importée

1. Présentation du produit

     L'éjecteur à vide de type boîte ZH‑B adopte le principe venturi à un étage avec silencieux intégré à l'intérieur du corps. Seuls deux ports sont réservés : port d'alimentation SUP et port de vide VAC, pas de port d'échappement séparé. L'air évacué est évacué directement par le silencieux intégré. Installation ultra simple sans silencieux externe requis. Entièrement interchangeable avec le ZH‑B importé en termes de dimension et d'interface de connexion. Deux versions performantes disponibles : type S à vide poussé et type L à haut débit, avec tailles de buses complètes. Idéal pour les petits appareils d'automatisation compacts et les applications de robot pick-and-place.

  Distinction du modèle

     • Type de boîte ZH‑B : Silencieux intégré, 2 ports (SUP & VAC)

     • Type à port corporel ZH‑D : Pas de silencieux intégré, 3 ports indépendants SUP/VAC/EXH pour tuyauterie externe

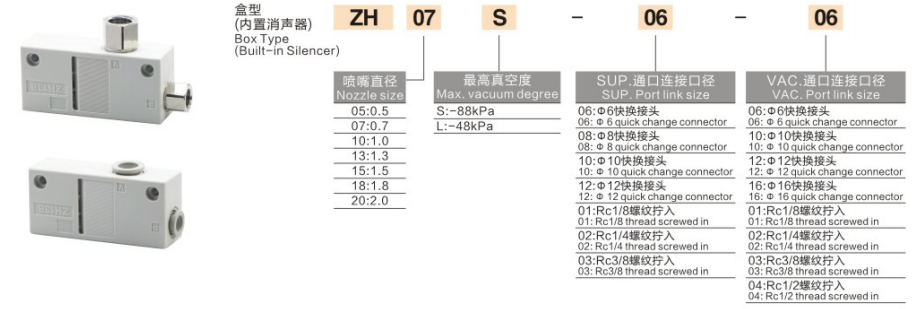

2. Explication complète du codage du modèle

  Exemple:ZH07S‑06‑06

     • ZH: Code de série, éjecteur à vide de type boîte avec silencieux intégré

     • 07: Code de taille de buse

     • S/L: Caractéristique de vide maximum. S = vide poussé ; L = haut débit

     • 06: Taille de connexion du port d'alimentation SUP

     • 06: Taille de connexion du port de vide VAC

  Tableau de référence des codes de port

  Exemple de commande : ZH10S‑08‑10
     Éjecteur à vide de type boîte ZH avec silencieux intégré, buse de Φ 1,0 mm, qualité de vide poussé S ; port d'alimentation Φ8 raccord instantané, port de vide Φ10 raccord instantané.

3. Avantages de base en matière de performances

     • Silencieux intégré: Aucun silencieux externe requis. L'air évacué est évacué à travers une structure silencieuse interne. Moins de pièces de rechange, faible bruit et gain de place.

     • Seulement 2 ports pour un câblage simple: Uniquement port d'alimentation en air SUP et port de vide VAC, pas de port d'échappement EXH séparé. Parfait pour un espace d'installation compact limité.

     • Versions double performance en option

￮ S Vide poussé (-88 kPa): Forte force d'adsorption pour les pièces bien scellées telles que la tôle d'acier, le verre, les PCB et les boîtiers en plastique.

￮ L Haut débit (-48kPa): Débit d'aspiration plus important pour compenser les fuites de vide, adapté aux matériaux poreux respirants, notamment le papier, le film, le carton et la mousse.

     • Sélections de ports multiples: Raccords métriques instantanés largement utilisés pour les machines domestiques ; Versions à filetage femelle Rc pour équipements d'exportation.

     • Corps léger en PBT: Buse PBT intégralement moulée, faible poids, adaptée aux petits robots EOAT. Prend en charge le montage direct par vis ou l'installation de supports.

     • Fonctionnement sans huile: Seul de l'air comprimé sec filtré est nécessaire, lubrification par brouillard d'huile interdite.

4. Spécifications techniques standards

  Performance de référence à une pression d'alimentation de 0,5 MPa

5. Type de boîte ZH‑B VS type à port corporel ZH‑D

6. Conseils de sélection

     • Sélection de la version S/L

￮ ✅ S Vide poussé : pièces scellées et lisses nécessitant une forte force d'adsorption.

￮ ✅ L Haut débit : les pièces qui fuient telles que le carton, le film, le tissu, un grand débit compense les fuites de vide.

     • Sélection de l'alésage de la buse: Sélectionnez en fonction de la surface totale d'adsorption de la ventouse. Une buse plus grande apporte un débit plus élevé et une consommation d’air plus élevée. Évitez les buses surdimensionnées pour éviter le gaspillage d’air comprimé.

     • Sélection des ports: Raccords métriques instantanés (06/08/10) pour la domotique ; Fil Rc (01/02) pour machines d'exportation.

     • Détection du vide: Pas de capteur de pression intégré. Installez le pressostat à vide ZSE dans le circuit à vide pour la confirmation du vide ou l'alarme de pièce manquante.

7. Circuit pneumatique standard

     Unité de service de source d'air AFC (unité de brouillard d'huile interdite) → électrovanne 3/2 → port d'alimentation SUP de ZH‑B ; Port d'aspiration VAC → filtre à vide ZFC → ventouse à vide.

8. Notes de fonctionnement importantes

     • L'utilisation d'un lubrificateur à brouillard d'huile est strictement interdite. La contamination par l'huile obstruera la petite buse et réduira la force d'aspiration.

     • Le filtre à vide ZFC doit être installé du côté aspirateur pour bloquer la poussière et protéger la buse.

     • Pression d'alimentation recommandée : 0,4 ~ 0,5 MPa. Un fonctionnement continu à long terme sous une pression totale de 0,6 MPa n'est pas recommandé.

     • Gardez le tuyau entre l'éjecteur et la ventouse aussi court que possible, réduisez le volume du pipeline pour une réponse plus rapide du vide.

     • L'élément silencieux intégré accumulera la poussière après une longue utilisation. Nettoyez ou remplacez l'élément silencieux une fois que l'aspiration chute.
