Éjecteur à vide porté sur le corps série ZH‑D

Éjecteur à vide porté sur le corps série ZH‑D | Générateur de vide à connexion pneumatique directe Venturi à un étage

Marque : SOLH par Richge Technology | Entièrement mécanique interchangeable avec le générateur de vide importé de la série ZH

1. Présentation du produit

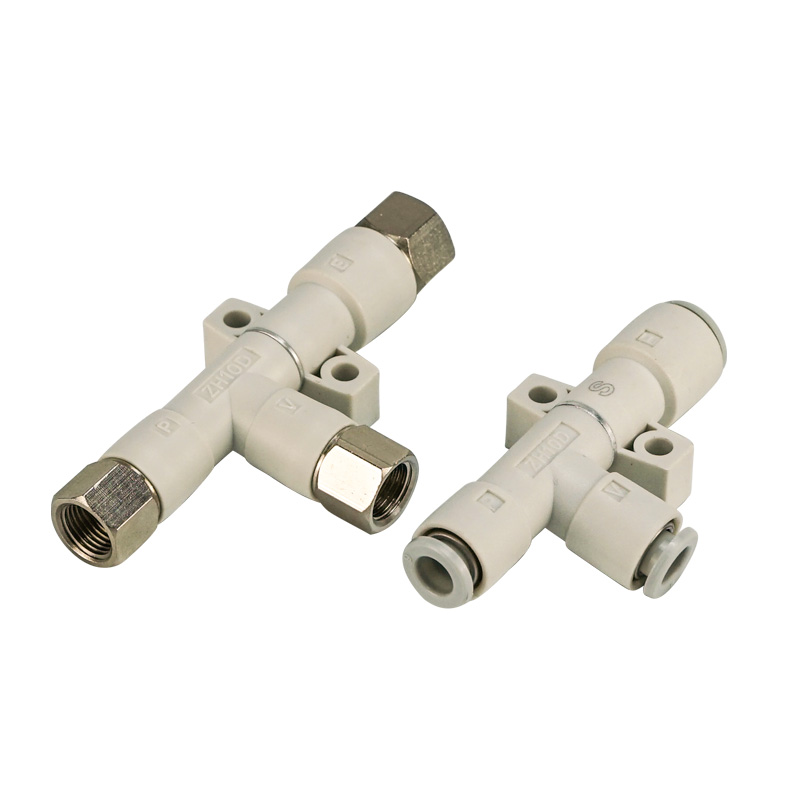

     Le type à port corporel ZH‑D est un éjecteur à vide venturi à un étage. Trois ports indépendants, dont le port d'alimentation SUP, le port de vide VAC et le port d'échappement EXH, nécessitent une tuyauterie externe. Pas de silencieux intégré à l'intérieur du corps principal. Conception compacte et légère avec structure de buse en résine intégrée, entièrement interchangeable avec la série ZH importée.

  Distinction du modèle

     • Type à port corporel ZH‑D : Trois ports pour tuyauterie externe, sans silencieux intégré.

     • Type de boîte ZH‑B : Equipé d'un silencieux intégré à l'intérieur du corps, seuls les ports d'alimentation et de vide sont réservés.

  Deux niveaux de performances :

     • Spécification S (vide poussé) : Vide ultime -90 kPa, idéal pour les pièces lisses scellées.

     • Spécification L (haut débit) : Débit d'aspiration plus important avec niveau de vide inférieur, pour les pièces poreuses respirantes telles que le papier, le tissu et le carton.

  Couvercles d'alésage de buse Φ0,5/0,7/1,0/1,3/1,5/1,8/2,0 mm. Prend en charge plusieurs options de connexion : raccord instantané, filetage G/Rc, filetage impérial NPT. Multiples solutions de montage : fixation par vis directe, support de montage et installation sur rail DIN. Largement appliqué pour les applications d'effecteurs terminaux de robots et de modules multi-stations.

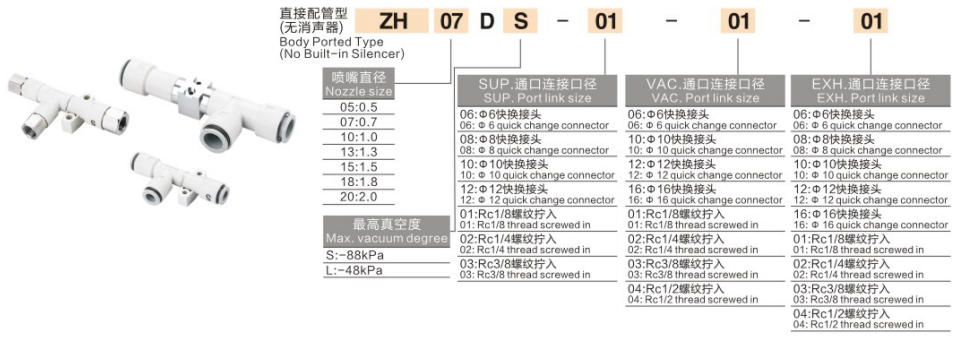

2. Explication complète du codage du modèle

Exemple de modèle :ZH10DSA‑06‑08‑10

     • ZH: Code de série de l'éjecteur à vide

     • 10: Code d'alésage de buse

     • D/B: Forme du corps. D = type porté sur le corps avec 3 ports externes sans silencieux intégré ; B = type caisson avec silencieux intégré

     • S/L: Caractéristique du vide. S = type à vide poussé ultime -90 kPa avec débit d'aspiration modéré ; L = type haut débit. ZH05‑13 ultime ‑48 kPa ; ZH15‑20 ultime ‑66 kPa, grand débit pour pièces respirantes

     • A: Version allégée de nouvelle génération avec des dimensions raccourcies et un poids réduit

     • ‑06‑08‑10: Spécification du port(SUP‑VAC‑EXH). Le nombre à deux chiffres correspond à la taille de raccord métrique à une touche (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 pour filetage G/Rc ; N01/N02 pour filetage impérial NPT.

  Exemple de commande : ZH13DSA‑08‑10‑10
     Éjecteur à vide porté sur le corps ZH, buse de Φ 1,3 mm, qualité de vide poussé S, nouvelle version A légère ; port d'alimentation Φ8, port de vide Φ10, port d'échappement Φ10, raccord instantané.

3. Avantages de base en matière de performances

     • Trois ports externes entièrement indépendants: Alimentation SUP séparée, aspirateur VAC et ports d'échappement EXH. Les gaz d'échappement peuvent être connectés à un silencieux externe ou à une canalisation d'échappement centralisée. Convient à l'intégration d'effecteurs terminaux et de modules de robots, sans contraintes d'espace de silencieux interne.

     • Buse en résine intégrée légère: Buse et corps principal intégralement moulés pour une réduction de poids remarquable, parfait pour les EOAT en mouvement à grande vitesse. La nouvelle version A raccourcit la longueur et la hauteur, le poids est réduit jusqu'à 74 %.

     • Options de performances de double aspiration: S vide poussé pour les pièces lisses et scellées, notamment le verre, la tôle et le boîtier en plastique ; L haut débit pour le carton, le film, le tissu et les matériaux sujets aux fuites pour compenser les fuites.

     • Sélections de ports riches: Raccord métrique instantané, filetage de tuyau G/Rc et filetage impérial NPT pour l'adaptation des équipements du marché mondial.

     • Méthodes de montage diversifiées: Fixation par vis directe, support standard, support en forme de L et montage sur rail DIN pour une disposition flexible.

     • Exigence de fonctionnement sans huile: La lubrification par brouillard d'huile est interdite, seul de l'air comprimé sec et filtré est requis.

4. Spécifications techniques standards

Performances à une pression d'alimentation de 0,5 MPa (ANR)

Pour la variante L à haut débit : débit d'aspiration plus élevé sous un alésage de buse identique avec un niveau de vide limite inférieur.

5. Tableau de comparaison ZH‑D VS ZH‑B

6. Guide de sélection étape par étape

     • Sélection des performances S/L

 ￮ ✅ Vide poussé S (‑90 kPa) : pièces à usiner lisses et scellées telles que des plaques d'acier, du verre, des boîtiers en plastique, des PCB ; Fuite mineure, force d'adsorption élevée requise.

 ￮ ✅ L haut débit : carton, mousse, film, tissu et autres pièces respirantes sujettes aux fuites, un débit important compense les fuites de vide.

     • Sélection de l'alésage de la buse: Sélectionnez en fonction de la surface totale d'adsorption de la ventouse. Une buse plus grande apporte un débit d'aspiration plus élevé tout en augmentant la consommation d'air. Évitez les buses surdimensionnées pour éviter le gaspillage d'air comprimé.

     • Sélection du type de port: Raccord métrique instantané (06/08/10/12) pour équipement domotique ; Filetage G/filetage NPT pour les machines d'exportation à l'étranger.

     • Note sur la manipulation des gaz d'échappement pour le type D: La variante D n'a pas de silencieux intégré. L'orifice d'échappement EXH doit connecter un silencieux externe, sinon le bruit sera extrême ; ou acheminez le tuyau d'échappement hors de l'armoire de l'équipement.

     • Solution de détection du vide: Éjecteur à vide série ZH sans pressostat intégré. Ajoutez un vacuostat ZSE externe si un retour de signal est nécessaire.

7. Scénarios d'application typiques

     • Picking en bout de bras du robot EOAT : manipulation de pièces plastiques 3C, PCB et tôles de batterie

     • Industrie de l’emballage : ramassage des cartons, films et papiers

     • Démoulage de pièces de petite taille pour robot de moulage par injection

     • Module de vide multiparallèle pour une adsorption synchrone multi-ventouses

     • Stations d'automatisation nécessitant une évacuation centralisée des gaz résiduaires à l'extérieur du boîtier d'équipement

8. Description du schéma de circuit pneumatique standard

     Circuit standard porté sur le corps du ZH‑D : filtre à air AFC (unité de brouillard d'huile interdite) → électrovanne 3/2 → port d'alimentation SUP du ZH‑D ; Le port d'aspiration VAC connecte ensuite le filtre à vide ZFC à la ventouse ; L’orifice d’échappement EXH connecte le silencieux externe ou le tuyau d’échappement acheminé à l’extérieur de l’équipement.

9. Notes de fonctionnement importantes

     • L'utilisation d'un lubrificateur à brouillard d'huile est strictement interdite. Le contaminant d'huile obstruera le petit orifice de la buse, provoquant une diminution de la force d'aspiration ou une panne complète. Seul un filtre à air doit être adopté pour le traitement des sources d'air.

     • Le filtre à vide en ligne ZFC doit être installé du côté du vide. La pénétration de particules de poussière entraînera le blocage de la buse.

     • Pour l'éjecteur porté sur le corps ZH‑D, l'orifice d'échappement EXH doit équiper un silencieux pour éviter un niveau de bruit excessif.

     • Pression d'alimentation recommandée : 0,4 à 0,5 MPa. Un fonctionnement continu à long terme sous une pression maximale de 0,6 MPa n'est pas suggéré.

     • Minimisez la longueur du tuyau entre l'éjecteur à vide et la ventouse, réduisez le volume du pipeline pour une réponse plus rapide au vide.
