Éjecteur de vide droit en ligne série ZU

Éjecteur à vide droit en ligne série ZU | Générateur de vide à tube droit SOLH

Marque : SOLH par Richge Technology | Éjecteur de vide en ligne interchangeable standard SMC

1. Présentation du produit

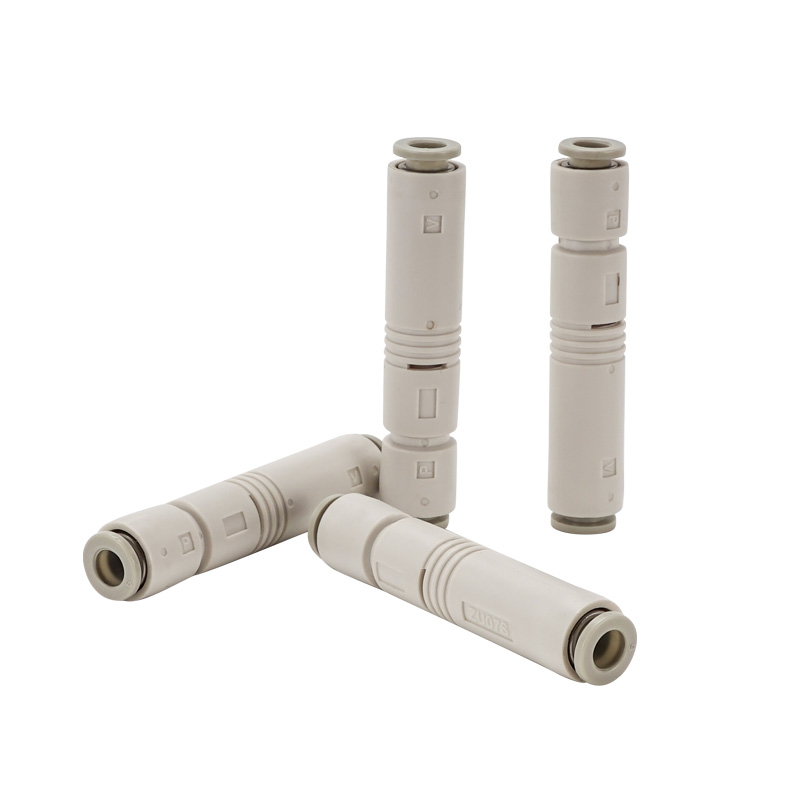

     La série ZU est un éjecteur à vide à tube droit en ligne. L'orifice de vide et l'orifice d'alimentation en air sont disposés coaxialement en ligne droite. Il présente la plus petite taille, un poids ultra léger et une installation peu encombrante. Convient aux ventouses distribuées, aux composants mobiles et aux espaces confinés étroits.

2. Structure de base et principe de fonctionnement

     • Structure: Port d'alimentation SUP → buse → section diffuseur → port d'aspiration VAC → port d'échappement EXH, corps en résine intégralement moulé.

     • Principe: Le jet d'air comprimé à grande vitesse à travers la buse crée une pression négative au niveau de l'orifice de vide pour l'adsorption sous vide ; échappement avec structure silencieuse intégrée.

     • Matériel: Corps principal : résine technique PBT ; raccord instantané : POM. Sans cuivre ni fluor, conforme RoHS.

     • Poids: ZU05 ≈6,5g, ZU07≈7,0g ; Nouveau ZU□A version améliorée de seulement 3,9 g.

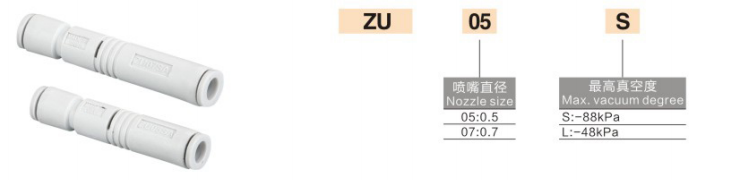

3. Règle de codage du modèle (norme SMC)

  Ancienne version (ZU05 / ZU07)

  Format : ZU + alésage de buse + type (S/L)

     • ZU05S : buse Φ0,5, type à vide poussé (-84 kPa)

     • ZU05L : buse Φ0,5, type haut débit (-48 kPa)

     • ZU07S : buse Φ0,7, type à vide poussé

     • ZU07L : buse Φ0,7, type haut débit

  Nouvelle version améliorée (ZU□A, plus courte et plus légère)

  Format : ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Vide poussé (-87~-90kPa) ; L = Haut débit (-48kPa)

     • A = version améliorée : longueur raccourcie de 11 %, poids réduit de 40 %

4. Tableau des paramètres clés à une pression d'alimentation standard de 0,45 MPa

5. S Vide poussé VS L Débit élevé

     • Type à vide poussé S: Vide ultime -84~-90kPa. Pour les petites ventouses, les pièces fines et bien scellées nécessitant une forte force d'adsorption, telles que les composants électroniques et les films minces.

     • L Type à haut débit: Vide ultime -48 kPa avec un débit d'aspiration plus important. Convient aux pièces à surface poreuse/rugueuse, aux grandes ventouses, aux fuites élevées et à la demande de réponse rapide, par ex. carton et planche de bois.

6. Guide d'installation et de tuyauterie

  1. Installation: Montable dans n'importe quelle orientation, aucun support de fixation requis ; peut être directement inséré au milieu du pipeline d'air.

  2. Tuyauterie

￮ Port d'alimentation SUP : connectez le tube d'air Φ6 (standard)

￮ Port de vide VAC : connectez la ventouse/le pipeline de vide

￮ Port d'échappement EXH : ouvert à l'atmosphère, ne pas bloquer

  3. Pression: Standard 0,45 MPa, plage de travail 0,1 ~ 0,6 MPa

  4. Température: 5~50℃ (pas de givrage dans la source d'air)

7. Scénarios d'application typiques

     • Electronique 3C, semi-conducteur, adsorption distribuée avec petites ventouses

     • Ligne de production d'automatisation, pièces mobiles / effecteur final de robot

     • Espace d'installation étroit, applications de réponse légères et rapides

     • Manipulation de papier fin, de films fins, de petites pièces et de puces électroniques

8. Comparaison de sélection : ZU vs ZB vs ZL
