Marque : SOLH par Richge Technology | Remplacement instantané compatible avec la dimension d'installation SMC ZL212
 |
La série ZL212 est un éjecteur sous vide multi-étages à grand débit amélioré dérivé de la série ZL112. Équipé d'un orifice de buse plus grand, il offre un niveau de vide plus élevé et un débit d'aspiration amélioré. Spécialement conçu pour les grandes ventouses, les pièces poreuses et les conditions de travail à fuites élevées. Largement adopté comme unité de vide principale pour les manipulateurs robotisés, les applications de manipulation de tôles et de verre.
|
Élément de paramètre |
Spécification |
|
Positionnement du produit |
Modèle amélioré avancé du ZL112, buse plus grande pour un vide plus élevé et un débit plus élevé |
|
Fluide applicable |
Air comprimé |
|
Pression d'air d'alimentation |
0,3~0,7MPa, plage de fonctionnement optimale : 0,45~0,5MPa |
|
Degré de vide |
-90 ~ -95kPa |
|
Débit d'aspiration |
Plus de 30 % plus élevé que le ZL112, adapté aux pièces poreuses et aux grandes ventouses |
|
Consommation d'air |
Conception de diffuseur à plusieurs étages, plus de 40 % d'économie d'énergie par rapport à un éjecteur à vide à un étage |
|
Plage de température ambiante |
-5 ℃ ~ 60 ℃ |
|
Connexion portuaire |
Raccord instantané/port fileté standard, entièrement interchangeable avec la dimension de montage SMC ZL212 |

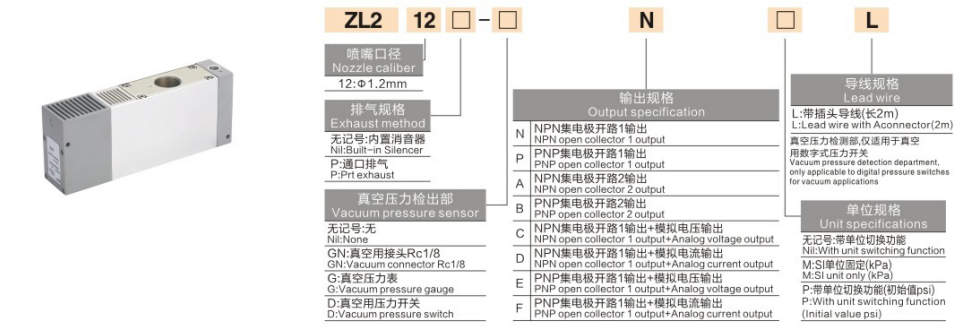

Format de base :ZL212‑□‑□‑□‑□
Format étendu avec valve :ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Position |
Code |
Définition et description détaillée |
|
1 à 4 |
ZL212 |
Code de série pour éjecteur à vide à plusieurs étages, alésage de buse plus grand par rapport au ZL112 |
|
5ème |
Aucune marque |
Silencieux d'échappement, réduction de bruit standard pour atelier général |
|
|
P |
Port d'échappement, pour installation d'échappement à haut débit ou centralisée |
|
6ème |
Aucune marque |
Sans module de détection de vide |
|
|
GN |
Port de détection de vide Rc1/8 pour connexion de manomètre externe |
|
|
G |
Manomètre à vide mécanique Y40Z intégré |
|
|
D |
Vacuostat numérique intégré |
|
7ème |
N |
Sortie 1 canal à collecteur ouvert NPN |
|
|
P |
Sortie 1 canal à collecteur ouvert PNP |
|
|
A/B/C/D/E/F |
Sortie multicanal/sortie de signal analogique et autres fonctions étendues |
|
8ème |
L |
Câble de type fiche pré-assemblé de 2 mètres |
|
|
M/P |
Unité fixe/unité commutable (kPa/psi en option) |
|
Modèle |
Configuration de base |
Application typique |
|
ZL212 |
Unité de base standard, sans jauge, sans valve intégrée |
Application générale à haut débit, électrovanne externe requise |
|
ZL212‑GN |
Interface de jauge à vide externe Rc1/8 |
Applications nécessitant une jauge à vide connectée en externe pour la lecture |
|
ZL212‑D |
Vacuostat numérique intégré |
Lecture numérique du vide et retour de signal électrique pour le contrôle PLC |
|
ZL212‑P |
Version d'échappement à port sans silencieux intégré |
Scénarios d'échappement centralisés à haut débit, environnement insensible au bruit |
|
ZL212‑G |
Equipé d'un vacuomètre mécanique Y40Z |
Indicateur de niveau de vide mécanique local rentable |
|
Article de comparaison |
ZL112 |
ZL212 |
|
Alésage de la buse |
Φ1,2 mm |
Buse de plus grande taille |
|
Degré de vide |
-88 ~ -92kPa |
-90 ~ -95kPa, performances de vide plus élevées |
|
Débit d'aspiration |
Débit moyen |
+30 % de débit d'aspiration en plus |
|
Conditions de travail appropriées |
Ventouses courantes, pièces petites et moyennes |
Grande ventouse, pièce poreuse, feuille et verre, boucles à fuite élevée |
|
Référence de prix du modèle de base |
À partir de 245 |
À partir de 478, env. 20 % plus élevé à configuration identique |
• Performances venturi multi-étages améliorées: Niveau de vide et débit d'aspiration améliorés, excellente adaptabilité aux circuits de vide pneumatiques à fuites élevées.
• Options modulaires entièrement intégrées: L'électrovanne d'alimentation/de décharge, le silencieux, le vacuomètre mécanique/numérique et le pressostat sont disponibles pour une configuration monobloc, minimisant les pièces auxiliaires supplémentaires.
• Construction silencieuse: Silencieux intégré, niveau de bruit ≤ 70 dB, adapté à l'environnement d'atelier d'usine ordinaire.
• Fonctionnement stable sans entretien: Composants mécaniques sans mouvement, longue durée de vie pour une production continue de 24 heures.
• Empreinte de montage compatible: Dimension d'installation interchangeable avec ZL112, prend en charge le remplacement direct de la mise à niveau sur site.
• Application de pièces de petite et moyenne taille et d'une seule ventouse : choisissez le ZL112 pour un meilleur rapport coût-performance.
• Grande ventouse, matériau poreux, feuille de verre ou boucle de vide à fuite élevée : adoptez le ZL212 pour une capacité de vide et de débit suffisante.
• Contrôle automatique du cycle : sélectionnez la version K1 à double vanne (vanne d'alimentation + de décharge), associez-la au pressostat à vide pour un retour de signal en boucle fermée.
• Surveillance visuelle et mise en service sur site : variante de pressostat numérique Pick D pour une lecture numérique directe de la valeur du vide.
• Manipulation robotisée de composants en verre, tôle, panneaux de bois et plaques de grande taille
• Adsorption de pièces poreuses : prélèvement de cartons, de mousses, de textiles et de matériaux perméables
• Circuit de vide à haute fuite pour fixation multi-ventouses de grande surface
• Ligne d'assemblage automatisée, démoulage par robot de moulage par injection et transfert de matière
• Station de préhension sous vide pour marchandises de grande taille, équipement logistique
