Éjecteur à vide multi-étages série ZL112

Marque:SOLH par Richge Technology

Positionnement du produit

     La série SOLH ZL112 est un éjecteur sous vide venturi intégré à plusieurs étages entièrement interchangeable avec les modèles équivalents SMC. Il présente un degré de vide ultra poussé, un débit d'aspiration important et une consommation d'air considérablement réduite. Plusieurs modules intégrés en option sont disponibles, notamment des électrovannes d'alimentation/décharge, un manomètre à vide, un compteur à affichage numérique et un pressostat à vide. Il sert d'unité de vide central pour les bras robotisés automatisés et les systèmes de fixation à ventouses multiples.

Répartition complète de la règle de codage du modèle

  1. Exemple de modèle avec ensemble de vanne complet : ZL112-□-□-K15MZ-□-DDNL

Tableau de comparaison de classification et de configuration des séries

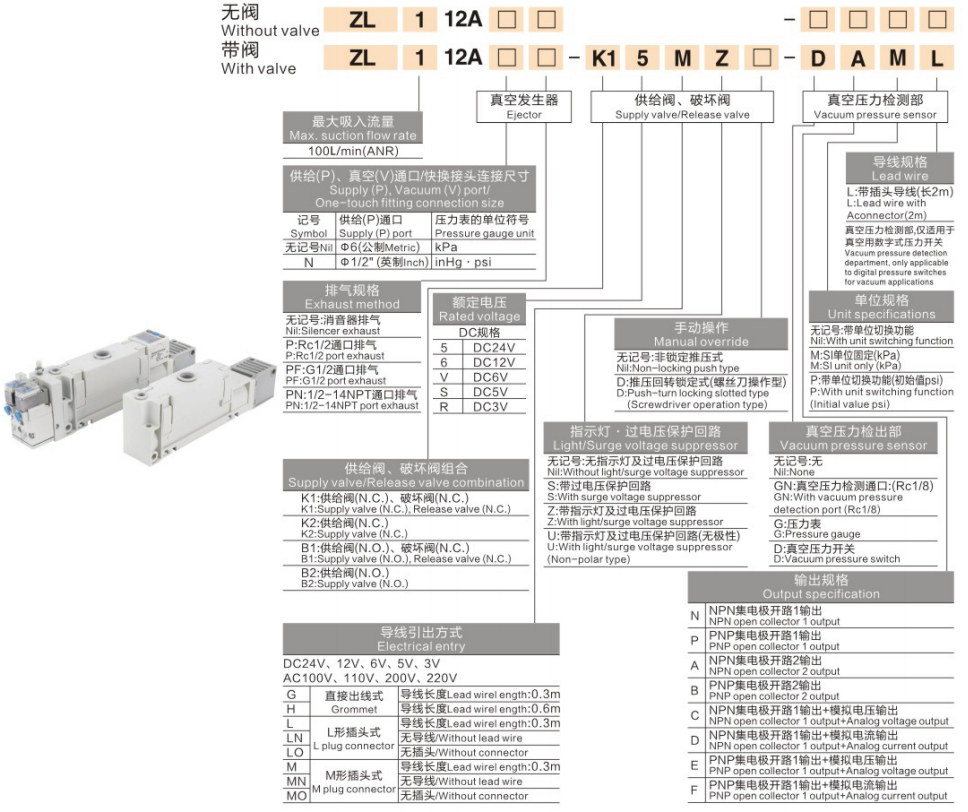

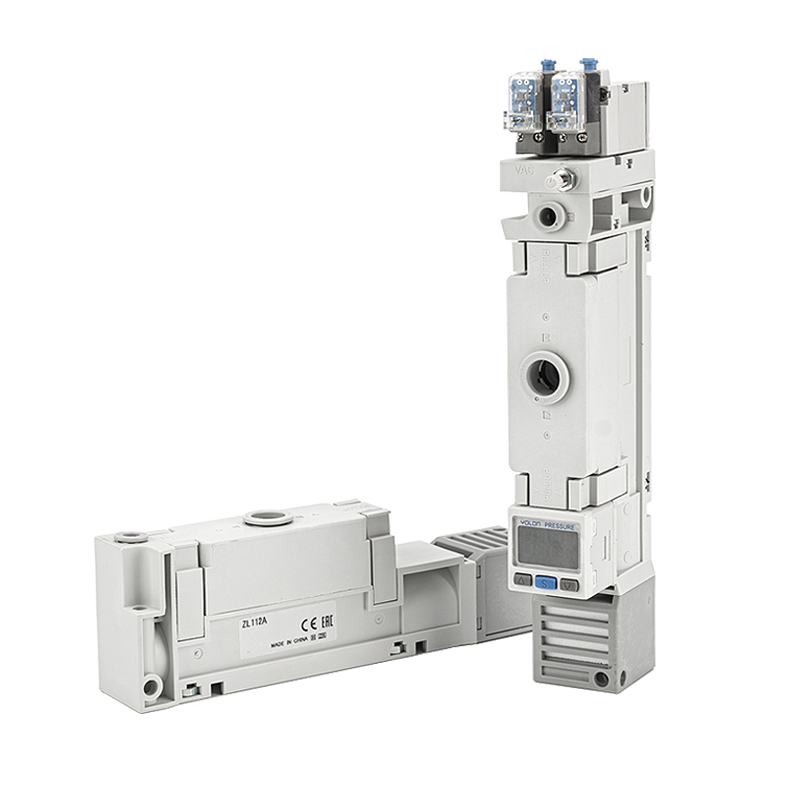

 1. Nouvelle série ZL112A intégrée (version multifonction améliorée)

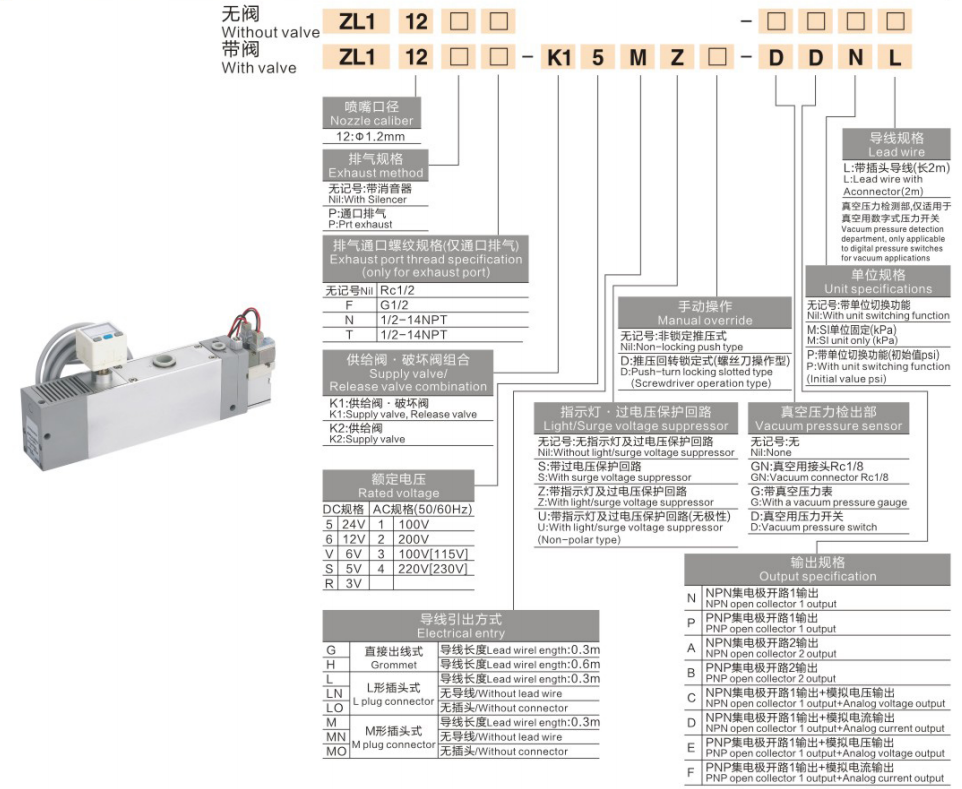

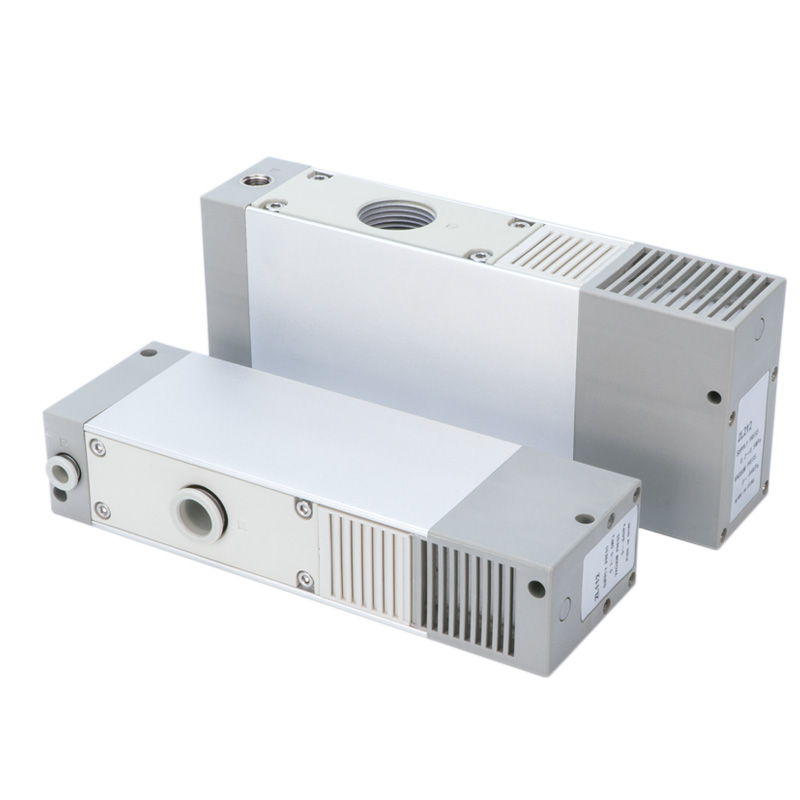

 2. Série ZL112 à base standard (jauge mécanique/numérique en option)

Avantages principaux du produit

  1. Technologie d'économie d'énergie Venturi à plusieurs étages

     -- Degré de vide stable de -88 ~ -92 kPa, débit d'aspiration puissant ; consommation d'air réduite de plus de 40 % par rapport aux éjecteurs à un étage, réduisant considérablement le coût de l'air comprimé en atelier.

  2. Conception tout-en-un intégrée hautement modulaire

     -- Électrovanne d'alimentation intégrée en option, soupape de décharge de dépression, silencieux, manomètre numérique/mécanique et pressostat. Aucun accessoire séparé supplémentaire n'est requis, ce qui permet d'économiser de l'espace dans l'armoire et de simplifier la disposition du câblage.

  3. Silencieux intégré à faible bruit

     -- La structure du silencieux intégrée limite le bruit de fonctionnement ≤ 70 dB(A), convivial pour un fonctionnement continu en atelier en intérieur.

  4. Longue durée de vie sans entretien

     -- Zéro pièce mécanique mobile interne, résistante aux cycles continus fréquents, prend en charge un fonctionnement de production de masse non-stop 24 heures sur 24.

  5. Alimentation centralisée sous vide multi-ventouses

     -- Convient pour l'adsorption synchrone multi-jigs et multi-postes de travail, la taille compacte permet un montage direct sur l'effecteur d'extrémité du bras robotique pour raccourcir le temps de réponse du pipeline sous vide.

Scénarios d'application industrielle typiques

     -- Pinces robotisées automatisées, manipulation de dispositifs d'aspiration multi-cavités

     -- Électronique 3C, panneau de verre, tôle, prélèvement et placement sous vide de pièces poreuses

     -- Équipements de transfert sous vide pour l'emballage, l'imprimerie et l'agroalimentaire

     -- Pièces sujettes aux fuites et lignes de production nécessitant un débit de vide stable et important

Guide de sélection rapide étape par étape

  1. Confirmer la demande de contrôle automatique du vide

     -- Génération de vide uniquement sans soufflage automatique : sélectionnez le modèle nu de base ZL112A / ZL112 (vanne externe nécessaire)

     -- Aspiration automatique + soufflage rapide recommandé : variante à double valve K1

     -- Aspiration simple à priorité de coût uniquement : variante de vanne d'alimentation unique K2

  2. Confirmer l'exigence du signal de surveillance du vide

     -- Retour de seuil PLC requis : Choisissez le modèle de pressostat à vide DNL (NPN) / DPL (PNP)

     -- Lecture de pression visuelle locale requise : compteur à affichage numérique D ou jauge analogique mécanique G

  3. Confirmer les exigences de disposition des gaz d'échappement

     -- Contrôle du bruit intérieur standard : version standard avec silencieux intégré (code d'échappement vierge)

     -- Canalisation d'échappement principale à haut débit/centralisée : variante d'échappement à port P

Résumé en une phrase

     L'éjecteur de vide venturi à plusieurs étages SOLH ZL112 fournit un vide poussé de -88 ~ -92 kPa avec une consommation d'air inférieure de 40 %, prend en charge les électrovannes intégrées doubles/simples, un manomètre numérique/mécanique et des options de pressostat NPN/PNP, le module de vide compact intégré pour les systèmes de manipulation automatisés à ventouses multiples robotiques.
