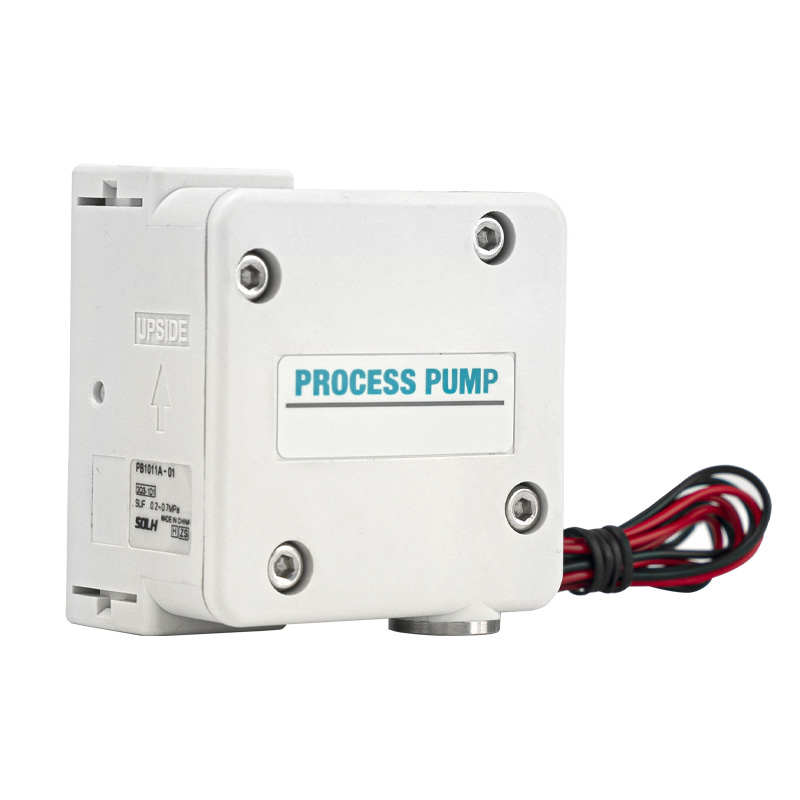

Pompe à membrane série RPB1011 (type électrovanne intégrée PB1000A)

Marque:SOLH par Richge Technology

Positionnement du produit

     SOLH PB1011A appartient à la série de pompes pneumatiques miniatures à simple effet PB1000A avec électrovanne intégrée. Il présente un contour compact, une résistance totale à la corrosion et une fuite nulle du joint d’arbre. Conçue pour l'administration à débit micro à moyen de solvant chimique, d'eau pure, de liquide médical et de réactif, il s'agit d'une pompe doseuse compacte de précision largement utilisée dans les industries de la chimie fine, des semi-conducteurs et de la biotechnologie.

Classification du modèle et mode de conduite

     --  PB1011A : électrovanne 3 ports intégrée (DC24V), commande directe du signal électrique, câblage plug-and-play

     --  PB1013A : type pilote pneumatique externe, entraîné par une électrovanne externe indépendante.

     --  Suffixe de taille de port : 01 = port de fluide standard Rc1/8

     -- Modèles complets courants : PB1011A-01 ; PB1011A-01-B (avec support de pied de montage) ; PB1011A-01-N (port fileté NPT)

Spécifications techniques de base (PB1011A)

     -- Unité d'entraînement : électrovanne 3/2 intégrée, DC24V, consommation électrique 0,35 W

     -- Plage de débit : 8~2000 mL/min (0,12~120 L/h)

     --  Pression de service de décharge : 0 ～ 0,6 MPa

     --  Levage d'aspiration à sec : maximum 2,5 m

     -- Température du fluide de fonctionnement : 0～50℃ (pas de givrage à l'intérieur de la chambre de la pompe)

     - Viscosité liquide maximale autorisée : 100 mPa·s

     -- Plage de pression d'air d'alimentation : 0,2 ~ 0,7 MPa

     -- Consommation d'air : ≤40 L/min (ANR)

     -- Dimension et poids hors tout : 60 × 60 × 41 mm, env. 170g

     -- Bruit de fonctionnement : ≤64 dB(A) ; bruit encore réduit grâce au silencieux adapté

     -- Durée de vie du diaphragme : jusqu'à 30 millions de cycles de commutation

Configuration du matériau de la pièce en contact avec le produit

      -- Corps de pompe : polypropylène PP / acier inoxydable SUS316 en option

     - Membrane et noyau de clapet anti-retour : composite PTFE + PP

     -- Matériau d'étanchéité : caoutchouc fluoré FKM, résistance exceptionnelle aux acides, aux alcalis et aux solvants organiques.

     -- Avantage matériel : la conception du joint sans arbre élimine les fuites de fluide ; résistance totale à la corrosion pour les solutions chimiques, l'eau pure, les réactifs médicaux et les fluides acides/alcalis doux.

Principe de fonctionnement (type de commande électrique PB1011A)

     -- Solénoïde sous tension : l'air comprimé entre dans la chambre d'entraînement, pousse le diaphragme pour se déplacer vers la gauche ; Le liquide à l'intérieur de la chambre de la pompe est évacué par la vanne unidirectionnelle supérieure.

     -- Solénoïde hors tension OFF : La chambre d'entraînement évacue l'air ; le diaphragme se réinitialise vers la droite sous la force du ressort intégré ; le nouveau liquide est aspiré dans la cavité de la pompe via le clapet anti-retour d'entrée inférieur.

     -- Le cycle marche/arrêt du solénoïde haute fréquence (1 ~ 10 Hz) réalise une aspiration et une décharge continues du liquide ; le débit de sortie peut être ajusté avec précision en changeant la fréquence de commutation.

Exigences d'installation et de tuyauterie

  1. Règle d'installation obligatoire

     -- L'orifice de sortie de fluide (OUT) doit être orienté vers le haut pour éviter que l'air contenu dans la chambre de la pompe ne provoque une interruption du débit.

 2. Définition du port et spécifications du thread

     -- Ports principaux d'entrée/sortie de fluide : Standard Rc1/8", NPT1/8 en option

     -- Port SUP d'alimentation en air : filetage M5 × 0,8

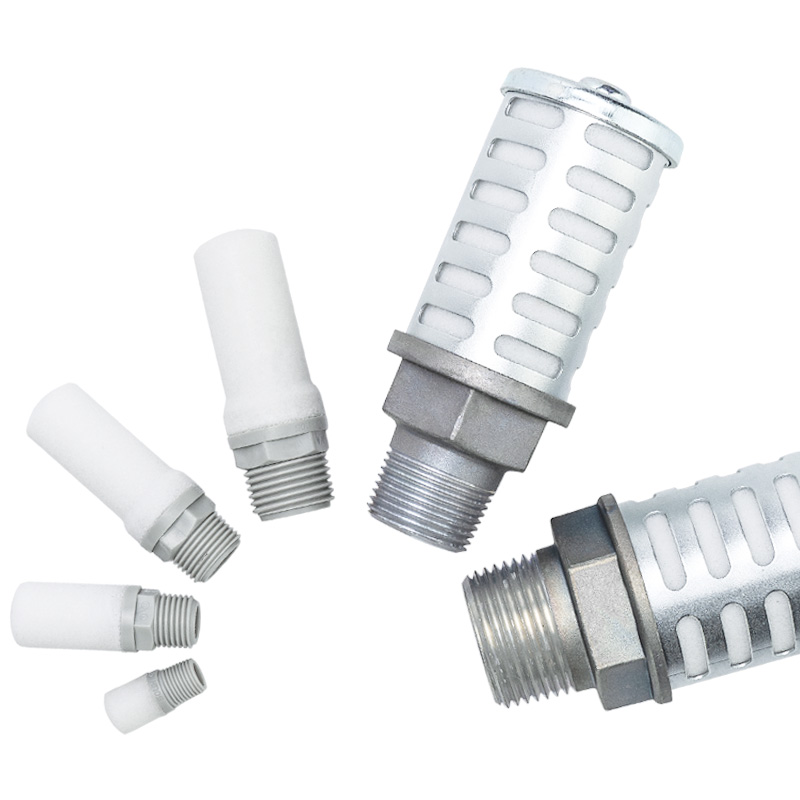

     -- Port d'échappement : filetage M5 × 0,8, compatible avec le silencieux miniature AN05-M5

  3. Trous de montage

     -- 2 × trous de vis M4 de 6 mm de profondeur ; ou φ4,5 à travers les trous ; accessoire de support de pied dédié KT-PB1A-5 disponible pour l'installation d'équipements fixes.

Scénarios d'application industrielle typiques

     -- Fabrication de semi-conducteurs et photovoltaïques : transfert de solvants chimiques, boucle de circulation de liquide de nettoyage

     -- Équipement médical et biochimique : Micro-livraison de réactif, de solution tampon et de liquide biologique

     - Machines d'impression et d'emballage : système d'alimentation automatique en encre et en colle adhésive

     -- Protection de l'environnement et traitement de l'eau : dosage d'agents chimiques, collecte d'échantillons d'eaux usées

     - Industrie générale de l'automatisation : transport de fluides de coupe, d'agents de nettoyage et d'huile légère

Lignes directrices pour la sélection des modèles

     -- Correspondance de débit : sélectionnez PB1011A pour un débit ≤ 2 000 ml/min ; Modèle pilote pneumatique PB1013A pour scénarios de contrôle de liaison spéciaux (débit maximum 1 000 ml/min)

     -- Sélection des matériaux mouillés : corps de pompe en PP pour liquide chimique général faible ; Combinaison SUS316 + PTFE pour solvant fortement corrosif

     -- Mode de contrôle : contrôle direct électrique, choisissez PB1011A ; tringlerie de verrouillage externe de l'équipement, choisissez le type de pilote pneumatique PB1013A

     -- Accessoires auxiliaires : installez un silencieux sur l'orifice d'échappement pour réduire le bruit de fonctionnement ; support de pied assorti pour une installation fixe à long terme

Avantage de l'échange SOLH

     La série SOLH-PB1011 correspond entièrement à la série PB1011 d'origine SMC en termes de dimensions globales, de disposition des filetages de port et de tous les paramètres de performance, remplacement direct sans modification du pipeline, avec des performances de coût supérieures.

Résumé en une phrase

     La pompe à membrane pneumatique à solénoïde intégrée miniature SOLH PB1011A adopte des pièces mouillées en PTFE/FKM étanches et résistantes à la corrosion, sans joint d'arbre, prend en charge un dosage à débit micro-moyen de 8 ~ 2000 ml/min, disponible en versions à solénoïde électrique intégré et pilote d'air externe, la pompe de transfert de précision compacte pour les systèmes de distribution de réactifs à semi-conducteurs, médicaux, d'impression et environnementaux.
