Manomètre pneumatique général série G

Marque : SOLH par Richge Technology

Positionnement du produit

     La série SOLH G est un manomètre standard dédié aux systèmes pneumatiques pour la mesure de la pression de l'air comprimé, divisé en type de base standard et type d'indicateur de limite avec anneau d'avertissement de couleur. Plages de diamètre extérieur du cadran φ15 ~ φ63, plage de pression couvrant 0,2 ~ 1,5 MPa avec une précision standard ± 3 % F.S. Deux structures de montage disponibles : modèle G à filetage arrière pour montage sur panneau et modèle GA à filetage latéral pour installation directe sur canalisation.

Spécifications de taille et de dimension de la série (diamètre extérieur × filetage de connexion)

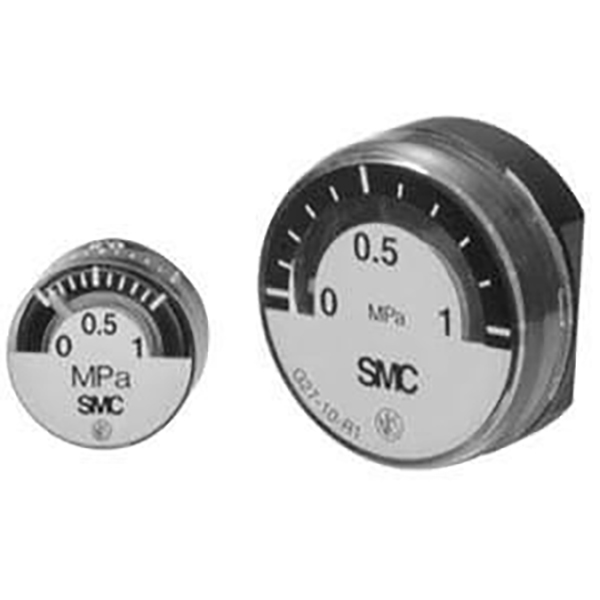

     -- G15 : φ15, filetage interne M5 / R1/8 ; ultra-miniature, associé à des microvannes pneumatiques

     -- G27 : φ26, R1/16 / R1/8 ; corps mince et compact pour un espace d'installation étroit et confiné

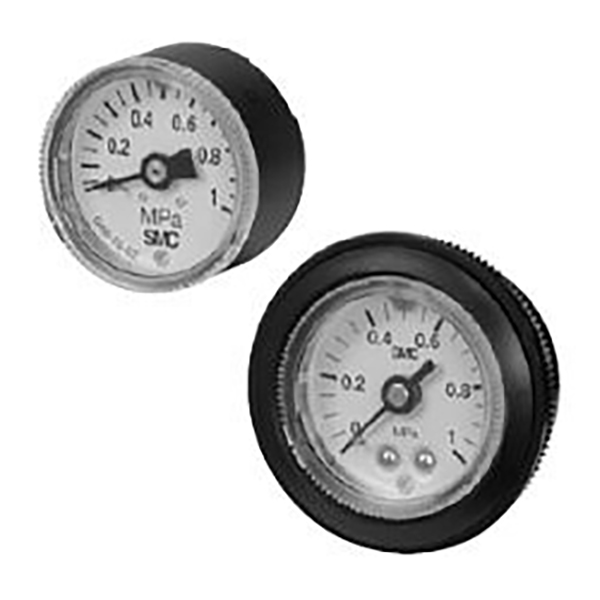

     -- G36/GA36 : φ37,5, R1/8 ; modèle à usage général standard grand public

     -- G46/GA46 : φ42,5, R1/8/R1/4 ; anneau indicateur de limite le plus largement utilisé en option

     -- G53-L : φ51, R1/8 / R1/4 ; Cadran moyen grand avec anneau d'avertissement de limite rouge-vert

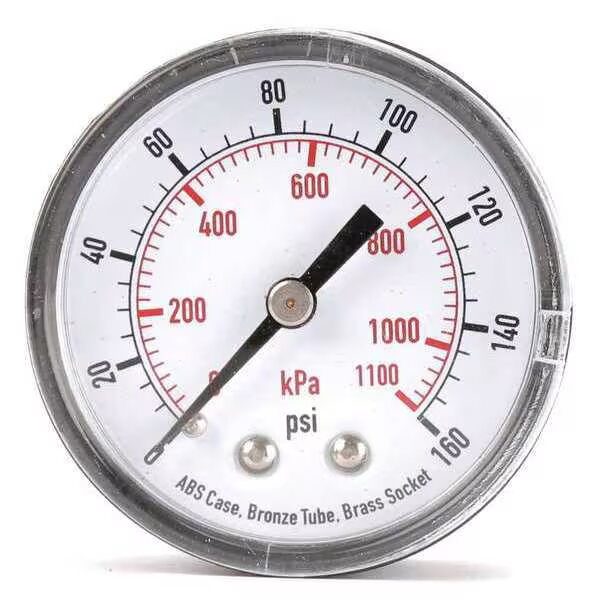

     -- G63-L : φ63,4, R1/8 / R1/4 ; cadran super grand, lecture claire à longue distance

Règle de dénomination des modèles et exemples

 1. Format de nom

     -- G / GA + Code de taille + Suffixe optionnel L + Code de plage de pression + Code de filetage

     -- Suffixe L = Equipé d'un anneau indicateur de limite rouge-vert

  2. Exemples de modèles

     --G46-10-02 :

         G46 = modèle à filetage arrière φ42,5 | 10 = plage 1,0MPa | 02 = filetage R1/4

     --GA36-10-01 :

        GA36 = modèle à filetage latéral φ37,5 | 10 = plage 1,0MPa | 01 = filetage R1/8

     --G36-L-10-01

        Avec anneau d'avertissement de limite rouge-vert L, filetage arrière φ37,5, 1,0MPa, R1/8

  3. Définition des codes

     -- Code de plage de pression :

         2 = 0~0,2MPa

         4 = 0~0,4MPa

        10 = 0 ~ 1,0 MPa

        15 = 0~1,5 MPa

    -- Code de fil de discussion

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = filetage interne métrique M5×0,83.

Paramètres techniques de base universelle

  1. Milieu mesurable : Air comprimé ; versions de pièces en contact avec le produit sans huile et sans cuivre en option pour un processus propre

  2. Plages de pression standard : 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Degré de précision : Standard ± 3 % F.S. ; mini G15 et G27 ±5 % F.S.

  4. Configuration matérielle :

     -- Boîtier : alliage de zinc/aluminium moulé sous pression nickelé

     -- Couverture de fenêtre : polycarbonate résistant aux chocs

     -- Raccord de connexion : Laiton ; alternative sans cuivre disponible

  5. Température de fonctionnement : -5 ~ +60 ℃ (moyen sans glaçage)

  6. Classification de montage

     -- Type G : filetage arrière, conçu pour une installation sur panneau intégré

     -- Type GA : filetage latéral, montage direct sur canalisation en ligne

Modèle L avec anneau indicateur de limite

     -- Anneau rouge : limite supérieure/seuil d'alarme haute pression

     -- Anneau vert : intervalle de pression de fonctionnement normal et sûr

     -- Pointeur blanc : valeur de pression atmosphérique dynamique en temps réel

     -- Avantage principal : jugement visuel intuitif de l'état sans lecture minutieuse de l'échelle, idéal pour les chaînes d'assemblage et les armoires de surveillance multipoint centralisées

Guide de sélection étape par étape

  1. Espace limité miniature et étroit : sélectionnez G15 / G27 (φ15 / φ26)

  2. Circuits pneumatiques standards ordinaires : G36 / G46 (φ37,5 / φ42,5)

  3. Avertissement visuel de pression requis : G36-L / G46-L avec anneau de limite de couleur

  4. Demande de lecture à distance longue distance : Grand cadran G53-L / G63-L (φ51 / φ63)

  5. Distinction du mode d'installation

     -- Montage direct sur pipeline → Série à filetage latéral GA

     -- Montage intégré sur panneau de commande de l'équipement → Série à filetage arrière G

Référence rapide du modèle standard populaire

     -- G27-10-R1 : cadran φ26, plage 1,0 MPa, filetage R1/16

     -- G36-10-01 : filetage arrière φ37,5, 1,0MPa, R1/8

     -- G46-10-02 : filetage arrière φ42,5, 1,0MPa, R1/4

     -- G46-L-10-02 : filetage arrière φ42,5, bague de limite rouge-vert, 1,0MPa, R1/4

Résumé en une phrase

     Le manomètre pneumatique de la série SOLH G couvre les tailles de cadran complètes φ15 ~ φ63 avec filetage arrière/latéral, deux styles de montage, un anneau d'avertissement de limite de couleur de type L en option, des plages de pression complètes de 0,2 ~ 1,5 MPa et des versions propres sans cuivre, l'accessoire standard de surveillance de la pression d'air pour tous les circuits pneumatiques d'automatisation industrielle.
