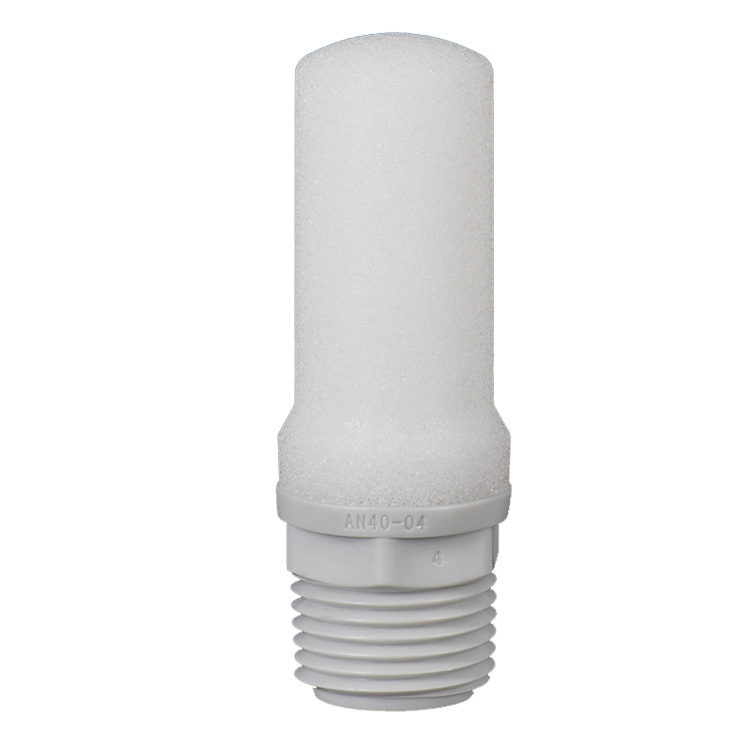

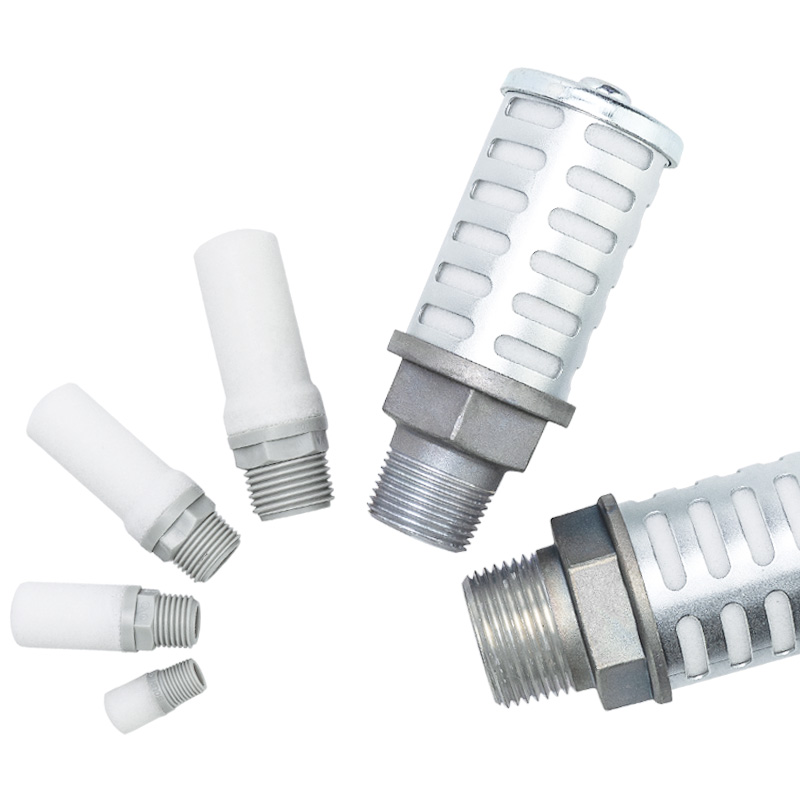

Silencieux d'échappement pneumatique série AN

Marque:SOLH par Richge Technology

Positionnement du produit

     La série SOLH AN est un silencieux d'échappement dédié à tous les systèmes pneumatiques. Ses fonctions principales comprennent la réduction du bruit d'échappement, la purification de l'air d'échappement et la suppression des éclaboussures de brouillard d'huile. Largement monté sur les orifices d'échappement des électrovannes, des vérins pneumatiques et de toutes les vannes de régulation d'air, c'est un accessoire essentiel de protection de l'environnement et de réduction du bruit pour les circuits pneumatiques complets.

Tableaux de comparaison des spécifications de la série complète

 1. Petites et moyennes tailles (pour électrovannes et cylindres standard)

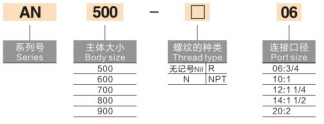

 2. Grandes tailles d'alésage (pour les grandes vannes et les collecteurs d'échappement centraux)

Paramètres techniques de base universelle

  1. Milieu Applicable : air comprimé propre (ne convient pas aux gaz toxiques inflammables et corrosifs)

  2. Pression de service nominale maximale : 1,0 MPa (modèles en résine standard)

  3. Plage de température de fonctionnement :

     -- Type de résine standard : -10 ~ +60 ℃ (pas de givrage à l'intérieur du noyau)

     -- Type de métal fritté : résistance à haute température jusqu'à 150 ℃

  4. Performances de réduction du bruit :

     -- Qualité standard : 25 ~ 30 dB(A)

     -- Version spéciale à haute atténuation : ≥35 dB(A)

  5. Matériaux de construction optionnels

     -- Type de résine : boîtier ignifuge UL94-V0, noyau de filtre fritté poreux (taille des pores 50 ~ 100 μm)

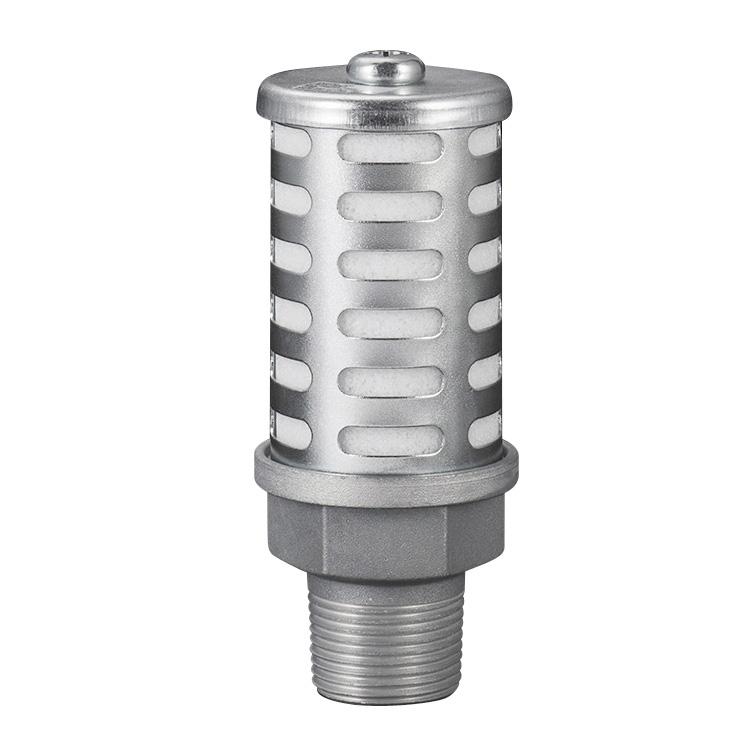

     -- Type de métal : corps fritté en alliage de cuivre, résistance exceptionnelle aux températures élevées et à la corrosion.

  6. Options de connexion : filetage métrique M3/M5, filetage interne Rc/PT, filetage NPT, raccord enfichable pour tube φ6~φ12

Structure interne et principe de réduction du bruit

     -- L'air d'échappement à grande vitesse s'écoule dans le corps du silencieux ; Le noyau fritté poreux/fibre multicouche divise le flux d'air en minuscules canaux pour générer une friction et une absorption acoustique, atténuant efficacement le bruit d'impact des gaz d'échappement.

     -- Conception composite double couche adoptée sur les modèles partiels : noyau interne pour l'élimination du bruit, coque extérieure bloque les éclaboussures de brouillard d'huile tout en maintenant une faible contre-pression d'échappement pour éviter la perte de vitesse du cylindre.

     -- Structure mécanique entièrement passive, aucune alimentation requise, réduction instantanée du bruit après une installation simple.

Guide de sélection rapide en 3 étapes

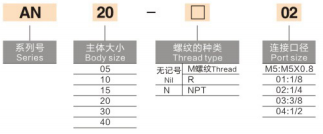

  1. Faites correspondre l'interface de connexion : confirmez les spécifications du filetage de l'orifice d'échappement (M5/Rc1/8, etc.) ou le diamètre extérieur du tube en plastique (type push-in φ8/10/12).

  2. Faites correspondre la capacité du débit d’air :

     -- Mini série (AN05/AN10) : ≤0,4 m³/min

     -- Série moyenne (AN15/AN20/AN40) : 0,8 ~ 1,2 m³/min

     -- Grandes séries industrielles (AN500~AN900) : ≥2,5 m³/min

  3. Faites correspondre les conditions de l’environnement de travail :

     -- Haute température/échappement rapide fréquent : sélectionnez la série AN110 en métal fritté

     -- Atelier intérieur humide et poussiéreux : série ANA1 en résine scellée

     -- Priorité maximale de réduction du bruit : série de silencieux à haute atténuation ANB1

Instructions d'installation et d'entretien de routine

  1. Méthode d'installation

     -- Visser directement sur l'orifice d'échappement de la valve/cylindre ; le boîtier extérieur peut tourner librement pour n'importe quelle disposition d'orientation. Le type push-in peut être fermement inséré dans le tube en une seule étape.

  2. Règles d'entretien

     -- Nettoyage du noyau obstrué : soufflez le noyau à l'envers avec de l'air propre à basse pression ou rincez ; remplacez le silencieux si un blocage important ne peut pas être éliminé.

     -- Référence de durée de vie : Noyau fritté en résine env. 10 000 heures de travail ; Noyau fritté en métal avec une durée de vie ultra longue et durable.

Avantage de l'échange SOLH

     Les modèles SOLH de la série AN complète, notamment AN05-M5, AN10-01, AN15-02, ANA1-06, sont entièrement interchangeables sur le plan dimensionnel avec les silencieux AN d'origine SMC, avec une taille de filetage, une capacité de débit et un effet de réduction du bruit identiques, un prix unitaire plus compétitif et un délai de production plus rapide pour une optimisation des coûts d'achat de masse.

Résumé en une phrase

     Le silencieux d'échappement pneumatique de la série SOLH AN offre une gamme complète de tailles M5 à Rc2" avec des options de résine/métal fritté, offrant une réduction du bruit de 25 ~ 35 dB(A) et un confinement des brouillards d'huile, le silencieux universel standard pour tous les contrôles du bruit d'échappement des électrovannes et des cylindres dans l'automatisation industrielle.
