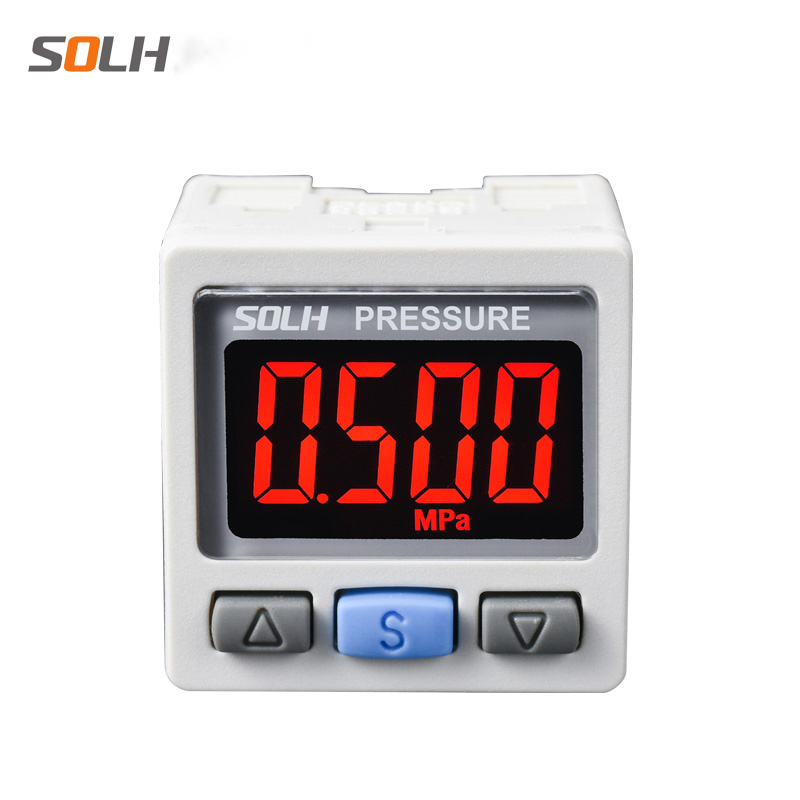

Pressostat numérique bicolore haute précision série ZSE30A(F)/ISE30A

Marque:SOLH par Richge Technology

Positionnement du produit

     Les pressostats numériques de haute précision de la série SOLH ZSE30A(F)/ISE30A sont utilisés pour la surveillance de la pression en temps réel, l'alarme de seuil et le contrôle du signal en boucle fermée de tous les circuits pneumatiques. Compatible avec les conditions de travail sous vide, sous pression mixte et sous pression positive standard. Les principaux avantages incluent une ultra haute précision de ± 0,2 % FS, un écran LCD bicolore rouge/vert et une fonction de copie des paramètres de lot en un clic, agissant comme « œil de surveillance visuelle » des systèmes pneumatiques automatisés.

Classification des séries par plage de mesure de pression

Spécifications techniques de base (qualité haute précision)

  1. Unité d'affichage : écran LCD à 4 chiffres, commutateur automatique bicolore (vert/rouge) ; OUT1 correspond au vert, OUT2 correspond au rouge

  2. Précision des mesures : ±0,2 %FS à 25℃, résolution jusqu'à 1/1000 pleine échelle

  3. Options de sortie de signal

     -- Signal de commutation : sortie transistor à collecteur ouvert NPN/PNP à 2 canaux (OUT1 et OUT2)

     -- Signal analogique (en option) : sortie de tension 1 ~ 5 V ou sortie de courant 4 ~ 20 mA

  4. Alimentation : 12 ~ 24 V CC ± 10 % large plage de tension.

  5. Capacité de tenue à la surpression

  6. ZSE30A / ZSE30AF : 500 kPa

  7. Modèle à pression positive ISE30A : 1,5 MPa

  8. Classe de protection : IP40 anti-poussière

  9. Température ambiante de fonctionnement : 0 ~ 50 ℃

  10. Fonction exclusive : copie des paramètres en un clic, copie des paramètres de 1 unité maître à 10 unités esclaves maximum, évite efficacement les erreurs de paramétrage lors du débogage de l'équipement par lots

Règle complète de dénomination des modèles

  Exemple de modèle : ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF : identifiant du type de pression série

     -- 01 : Spécification du filetage du port = filetage interne M5 (R1/8)

     -- N/P : type de transistor de sortie de commutateur

        N = collecteur ouvert NPN ; P = collecteur ouvert PNP

     -- M / C / D : définition de la combinaison de sortie

        M = 2 canaux de sortie de commutation indépendants uniquement

        C = 1 canal de commutation + sortie de tension analogique 1 ~ 5 V

        D = 1 canal de commutation + sortie de courant analogique 4 ~ 20 mA

Logique d'affichage LCD bicolore

     -- Rétroéclairage vert : pression réelle dans la plage de fonctionnement normale prédéfinie par l'utilisateur.

     -- Rétroéclairage rouge : la pression dépasse le seuil d'alarme supérieur/inférieur (avertissement de surpression/sous-pression)

     -- 4 modes d'affichage réglables : prend en charge la logique standard (vert normal, rouge anormal) ou la logique de commutation de couleur inversée selon les besoins

Scénarios d'application industrielle typiques

  1. Circuit de serrage du cylindre pneumatique et de la pièce à usiner

     Réglez le seuil de pression de serrage de 0,5 à 0,7 MPa ; déclencher un signal d'alarme rouge une fois que la pression descend en dessous de la limite inférieure pour empêcher la pièce de se desserrer pendant le traitement.

  2. Station de manutention par aspiration sous vide (modèle dédié au vide ZSE30A)

     Définir un seuil d'adsorption fiable ≤ -80kPa ; Émet immédiatement un signal d'alarme si le degré de vide se détériore pour éviter que la pièce ne tombe pendant le transfert.

Comparaison des performances par rapport aux pressostats mécaniques ordinaires

Guide de sélection étape par étape

     -- Vide uniquement ou vide mixte + micro pression positive → Choisissez le modèle universel à pression composée ZSE30AF

     -- Circuit pneumatique général standard (alimentation en air 0,4 ~ 0,7 MPa) → Modèle le plus populaire ISE30A-01-N-M

     -- Nécessite une collecte continue de données de pression en temps réel par PLC → Sélectionnez la variante de sortie analogique C (tension 1 ~ 5 V) ou D (courant 4 ~ 20 mA)

Résumé en une phrase

     Les commutateurs numériques à vide SOLH ZSE30A, composé ZSE30AF et à pression positive ISE30A sont dotés d'un écran LCD bicolore de haute précision de ± 0,2 % FS, d'un commutateur NPN/PNP à 2 canaux + sortie analogique 1 ~ 5 V/4 ~ 20 mA en option avec copie des paramètres de lot en un clic, largement utilisé pour la surveillance et l'alarme de la pression de serrage et de l'aspiration sous vide dans les équipements pneumatiques automatisés.
