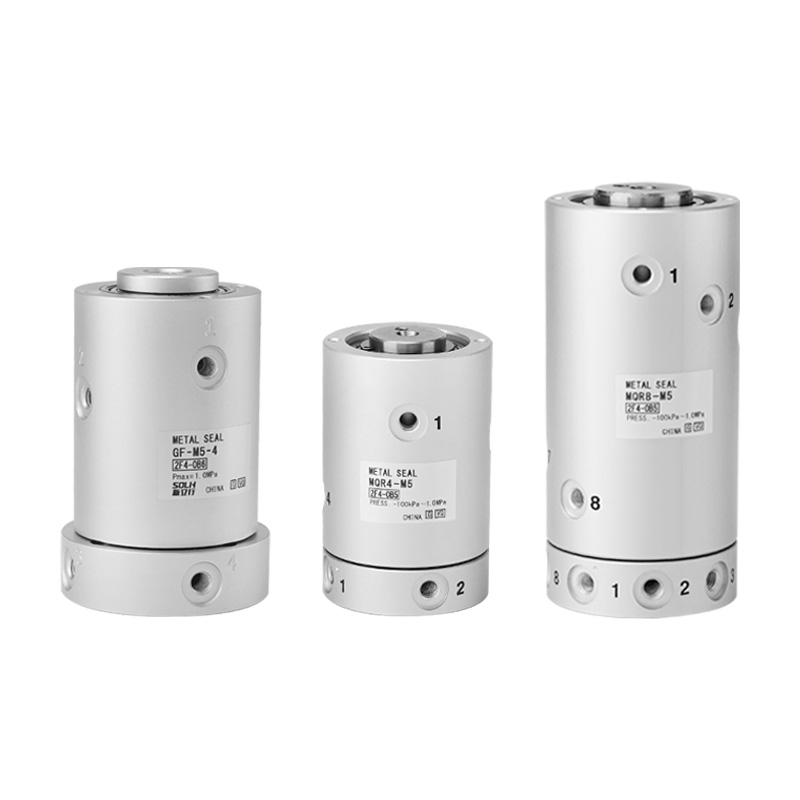

Union rotative à joint à faible couple série MQR (SOLH)

Marque : SOLH par Richge Technology

Positionnement du produit

     La série MQR est un raccord rotatif multicanal adoptant un joint d'étanchéité métallique sans contact avec un couple de rotation ultra faible. Spécialement développé pour les pièces en rotation continue, notamment les joints de robots, les tables rotatives et les arbres rotatifs, afin de fournir de l'air comprimé et du vide. Il évite complètement la torsion des pipelines, offre une rotation ultra douce et une durée de vie ultra longue pour les systèmes pneumatiques rotatifs automatisés.

Avantages principaux du produit

     -- Couple de rotation ultra-faible : seulement 0,003 ~ 0,50 N·m, apporte une petite charge supplémentaire au servo/moteur d'entraînement

     -- Étanchéité sans contact avec espace métallique : pas de bagues d'étanchéité en caoutchouc, pas de collage ou de blocage ; démarrage en douceur même après un stockage statique à long terme

     -- Circuits d'air multicanaux indépendants : 1/2/4/8/12/16 passages en option avec zéro fuite croisée entre chaque circuit

     -- Durée de vie ultra-étendue : jusqu'à 1 milliard de cycles de rotation, conception entièrement sans entretien

     -- Rotation bidirectionnelle et capacité à grande vitesse : vitesse de rotation maximale jusqu'à 3 000 tr/min, adaptée aux équipements d'indexation rotatifs à grande vitesse.

     - Compatible double vide et pression positive : plage de pression de fonctionnement -100 kPa ~ 1,0 MPa, fonctionne à la fois pour les boucles d'aspiration sous vide et d'alimentation en air standard.

Spécifications techniques de la norme universelle

     -- Fluide applicable : air comprimé, gaz inerte

     -- Plage de pression de fonctionnement : -100 kPa ~ 1,0 MPa.

     -- Température ambiante et moyenne : -10 ~ 80 ℃

     -- Type d'étanchéité : structure de joint métallique sans contact

     -- Structure de support : support de guidage à double roulement

     -- Filetage du port : M5 × 0,8 (filetage interne/externe en option)

     -- Exigence de lubrification : sans lubrification, aucun remplissage d'huile régulier nécessaire

Tableau de référence rapide des paramètres du modèle

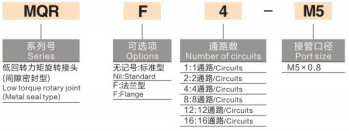

Exemples de règles de dénomination de modèle

     -- MQR4-M5 : 4 passages indépendants, port fileté standard M5

     -- MQR8-M5 : 8 passages indépendants, port fileté standard M5

     -- MQR16-M5 : 16 passages indépendants, port fileté standard M5

Scénarios d'application typiques

     -- Alimentation en air pneumatique pour les articulations des bras de robots industriels et les arbres rotatifs

     - Tables d'indexation rotatives, cylindres rotatifs et équipements d'automatisation de plateaux tournants

     -- Boucles d'alimentation en air tournantes en continu sur les stations de traitement automatisées

     -- Mécanismes d'adsorption sous vide rotatifs pour ventouses et gabarits de serrage

     -- Circuits pneumatiques rotatifs pour machines d'emballage, d'impression et de fabrication électronique

Directives d'installation clés

     -- Fixer le boîtier fixe, entraîner le côté rotatif via la plaque de connexion

     -- Un ensemble d'accouplement flexible est recommandé pour éliminer la charge de décalage radial

     -- Le raccord rotatif ne peut pas supporter une force radiale ou axiale importante ; il n'est utilisé que pour la transmission moyenne

     -- La disposition des ports en spirale simplifie le routage des tubes et empêche l'enroulement du pipeline pendant la rotation

Résumé en une phrase

     Le raccord rotatif à joint métallique multicanal SOLH MQR présente un couple de rotation ultra-faible, une durée de vie de 1 milliard de cycles sans entretien, une double compatibilité vide-pression positive et 1 à 16 passages d'air indépendants en option, le composant d'alimentation en air anti-torsion idéal pour les joints de robots et tous les équipements d'automatisation rotatifs à grande vitesse.
