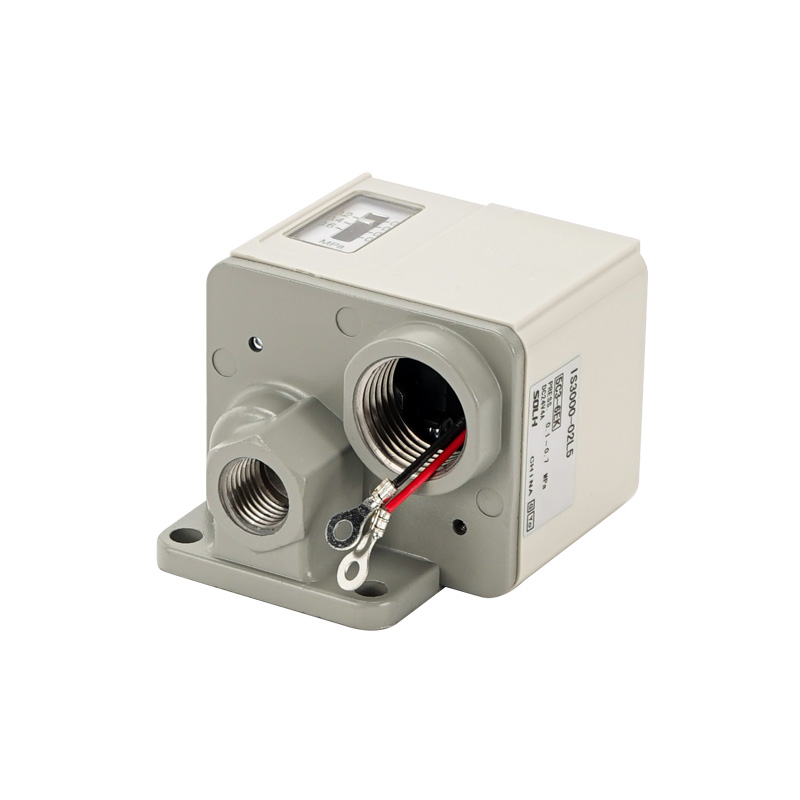

Micro-pressostat pneumatique mécanique série IS3000

Marque : SOLH par Richge Technology

Positionnement du produit

     La série SOLH IS3000 est un micro-pressostat mécanique classique à piston. Il pousse un micro-interrupteur interne via une pression d'air agissant sur un piston à ressort, fournissant une sortie électrique directe robuste. Principalement utilisé pour la protection contre les surpressions et les sous-pressions des circuits d'air et le contrôle automatique du déclencheur, de même qualité et de remplacement compatible que la série de commutateurs à lames IS10. Parfait pour les environnements à fortes vibrations où les commutateurs numériques électroniques sont instables.

Principe de fonctionnement et structure de base

  1. Principe de fonctionnement

     -- L'air comprimé pousse le piston à ressort ; une fois que la pression de l'air atteint le seuil prédéfini, le piston actionne mécaniquement le micro-interrupteur intégré pour ouvrir ou fermer le circuit de contact. Lorsque la pression chute en dessous de la valeur d'hystérésis, le ressort réinitialise le piston et rétablit l'état d'origine du commutateur.

  2. Composants structurels de base

     -- Bouton de réglage de la pression supérieure : réglage rotatif direct de la pression de déclenchement sans alimentation

     -- Micro-interrupteur 1ab intégré : charge universelle AC/DC, connectez directement les bornes d'entrée PLC ou pilotez de petites électrovannes

     -- Fenêtre de visualisation de pression graduée : échelle MPa visible pour une lecture de pression prédéfinie en temps réel

     -- Boîtier en aluminium moulé sous pression : protection contre la poussière IP40, adapté aux environnements généraux d'atelier d'usine

Tableau des spécifications techniques standard universelles

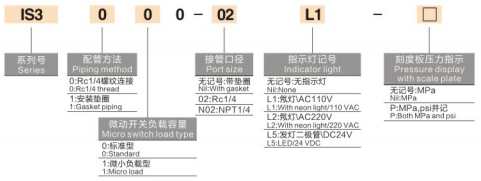

Codage complet du modèle et explication des variantes

  1. Exemple de modèle : IS3000-02-P

     -- IS3000 : série de corps filetés standard de base

     -- 02 : Code du filetage du port = Rc1/4 ; suffixe N02 = filetage américain NPT1/4

     -- P : Voyant néon intégré (vierge = modèle standard sans lumière)

 2. Modèles spéciaux dérivés

     -- IS3100 : variante de montage en surface avec joint, associée aux unités de service d'air modulaires (série AFC/AC) pour une installation sur collecteur intégré

     -- IS3010 : modèle dédié micro à faible charge, optimisé pour les minuscules entrées de signal CC des contrôleurs PLC

Avantages clés du produit

  1. Conception mécanique robuste résistante aux chocs et aux vibrations

     -- Construction à piston solide + micro-contact, performances stables sous les vibrations continues des vibrateurs, des marteaux et des équipements d'estampage, pas de dérive de signal ni de faux déclenchement.

  2. Calibrage simple sur site sans alimentation

     -- Bouton de réglage rotatif supérieur + fenêtre graduée visible ; le seuil de pression peut être réglé hors ligne sans mettre sous tension l’armoire de commande.

  3. Large compatibilité de charge AC/DC

     -- La capacité de charge élevée des contacts de 1 A permet un entraînement direct de petites électrovannes sans relais intermédiaires, ni une connexion directe aux points d'entrée numériques de l'API.

  4. Hystérésis ultra-faible

     - Bande morte maximale ≤ 0,05 MPa, pression de déclenchement et de réinitialisation constante pour éviter les cycles marche-arrêt rapides et fréquents de l'équipement en aval.

Correspondance avec des scénarios d'applications industrielles typiques

  1. Protection basse pression de la source d’air principale

     -- Installé en aval des unités de lubrification du régulateur de filtre à air ; déclenche un signal d'alarme si la pression d'alimentation descend en dessous de 0,4 MPa pour protéger les vibrateurs K/GT, les marteaux percuteurs BVP/SK et les actionneurs pneumatiques contre des dommages de poussée insuffisants.

  2. Confirmation de la position de la course du cylindre

     -- Une fois le cylindre complètement étendu, la pression de la chambre augmente jusqu'à la valeur prédéfinie pour envoyer un signal de commutation pour verrouiller l'étape suivante du processus de production.

  3. Verrouillage de sécurité du circuit du vibrateur

     -- Surveille la pression atmosphérique de fonctionnement ; coupe l'alimentation des soupapes d'échappement rapides du XQ lorsque la pression tombe en dessous du seuil pour éviter l'épuisement du vibrateur causé par un fonctionnement sous pression.

Comparaison des performances : commutateur numérique IS3000 VS IS10 Reed VS ISE30A

Résumé en une phrase

     Le pressostat pneumatique mécanique à piston de la série SOLH IS3000 présente une faible hystérésis, une forte résistance aux vibrations et une capacité de charge de contact élevée, avec un montage fileté/joint et des variantes PLC à micro-charge disponibles, largement utilisé pour la protection de sécurité de la pression du circuit d'air et les signaux de déclenchement automatiques de processus sur les vibrateurs, les stations de serrage de cylindres et les équipements d'automatisation générale.
