Joint rotatif pneumatique série GF

Joint tournant pneumatique série SOLIH GF, raccord rotatif à air rotatif à 360° pour l'automatisation. Versions à passage simple et multi, double usage vide/positif 0,095-1,0MPa, max 300 tr/min, joint de roulement de précision à faible couple, corps en alliage d'aluminium. Ports M5-G1/2, compatibles avec les raccords instantanés. Idéal pour les tables rotatives, les plaques d'indexation, les joints de robots, les montages rotatifs et la commande pneumatique rotative multi-circuits.

envoyer une demande

Description du produit

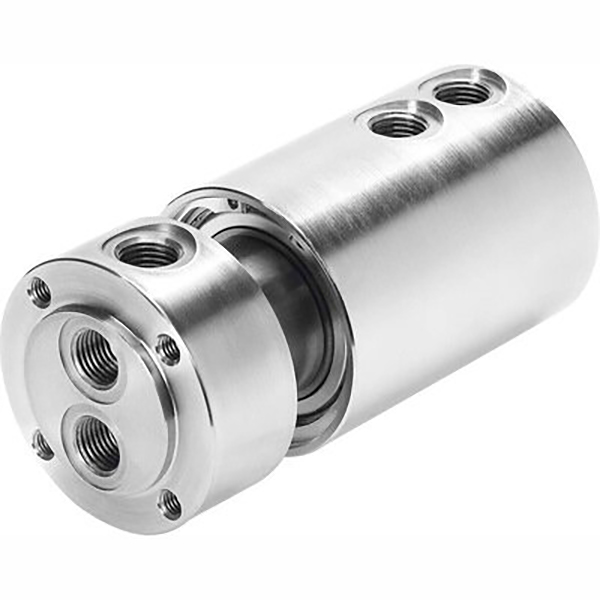

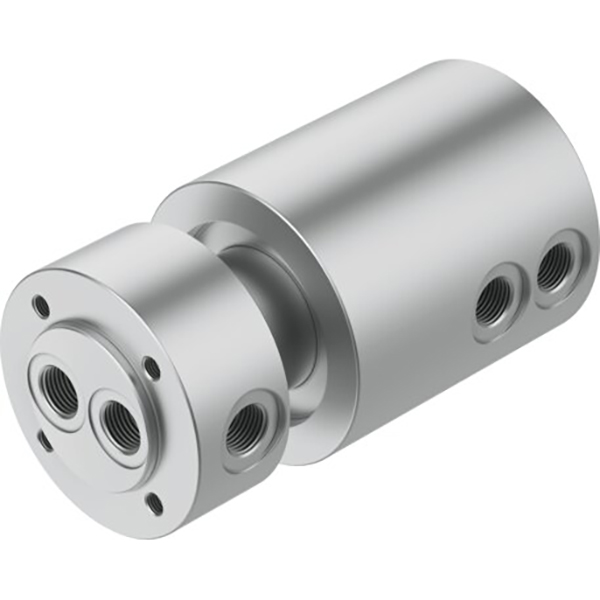

Joint rotatif pneumatique série GF | Union rotative d'air à passage unique et multiple SOLIH

Marque : SOLH par Richge Technology | Connecteur rotatif pneumatique rotatif à 360° pour l'automatisation

1. Présentation du produit

Les séries GF sont des joints rotatifs pneumatiques à passage unique et multi-passages, conçus pour fournir en continu de l'air comprimé depuis une source d'air stationnaire vers des tables rotatives, des joints de robots et des dispositifs rotatifs. Il empêche l'emmêlement des tuyaux, les fuites d'air et le croisement d'air pendant la rotation, idéal pour les circuits pneumatiques rotatifs automatisés.

2. Spécifications techniques de base (norme SOLH)

• Fluide de travail: Air comprimé, compatible avec le vide

• Pression de service: -0.095～1,0 MPa, double usage pour le vide et la pression positive

• Température ambiante: -10～60 ℃

• Vitesse de rotation maximale: 300 tr/min (version standard)

• Structure d'étanchéité: Roulement de précision + joint rotatif résistant à l'usure

• Tailles des ports: M5, G1/8, G1/4, G3/8, G1/2

• Matériel: Corps en alliage d'aluminium, léger et durable

3. Référence rapide du modèle et du port

Modèle	Filetage du port	Passage	Application typique
GF-M5	M5 × 0,8	Passage unique	Micro circuit pneumatique, petite table rotative
GF-1/8	G1/8	Passage unique	Petit luminaire, alimentation en air de la pince à air
GF-1/4	G1/4	Passage simple / multiple	Table rotative générale, plateau d'indexation
GF-3/8	G3/8	Multi-passages	Mécanisme rotatif moyen
GF-1/2	G1/2	Multi-passages	Alimentation en air rotative à grand débit

4. Principales caractéristiques du produit

• Rotation libre à 360° sans emmêlement du tuyau d'air

• Faible couple, rotation douce sans augmenter la charge du moteur

• Étanchéité fiable, anti-fuite et anti-air croisé sous rotation de longue durée

• Connexion directe avec raccords instantanés pour une installation facile

• Double fonction pour le vide et la pression positive

• Multipassage disponible pour le contrôle synchrone de plusieurs cylindres

5. Scénarios d'application typiques

• Tables de travail rotatives, plaques d'indexation, cylindres rotatifs

• Articulations de robots, manipulateurs, gabarits et fixations rotatifs

• Machines de conditionnement, sérigraphies, circuits pneumatiques à portail rotatif

• Équipement à commande rotative simultanée multicircuit
