Marque : SOLH par Richge Technology | Raccord pneumatique droit à pression instantanée pour conduites d'air comprimé et de vide
 |
 |
 |
 |
KQ2H est un raccord pneumatique droit standard avec une conception push-to-connect, compatible avec les tubes en nylon PU et PA. Il dessert à la fois les systèmes de tuyauterie d'air comprimé et de vide et est largement adapté aux générateurs de vide des séries ZH, BM, PBM et PBX. En tant que l'une des principales séries de raccords poussoirs de SOLH, il peut remplacer directement les raccords SMC KQ2H importés.
La série KQ2H comprend trois sous-types principaux :

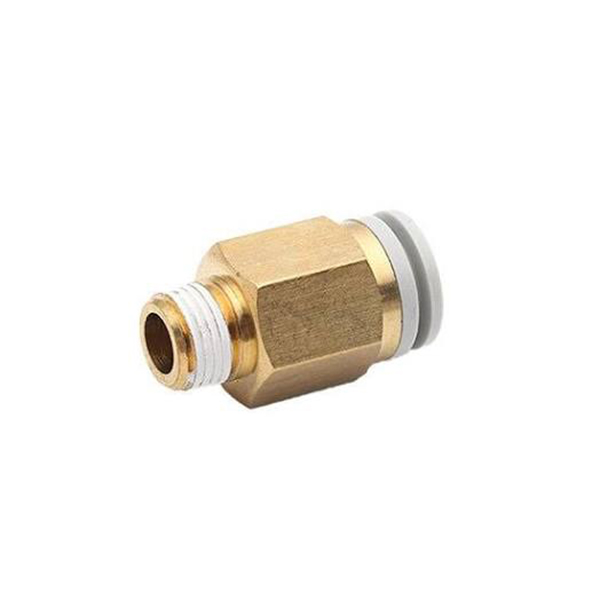

Filetage mâle droit: Filetage mâle à une extrémité (filetage micro M / filetage conique R), insertion de tube à une extrémité

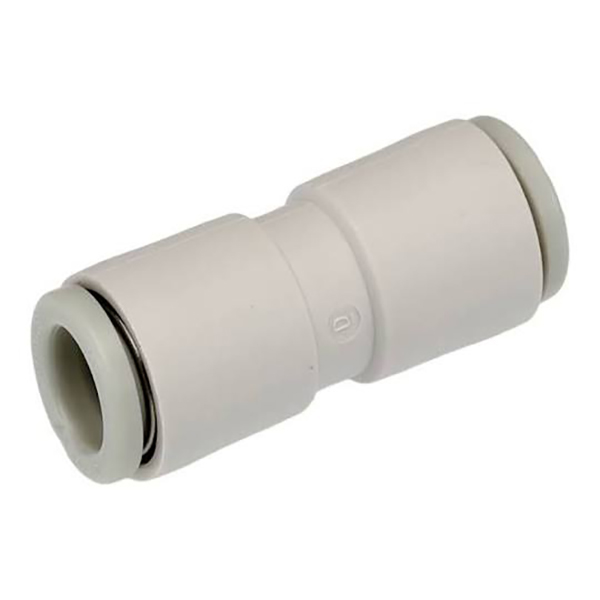

Droit de même diamètre (suffixe -00): Les deux extrémités pour le même joint bout à bout de tube OD

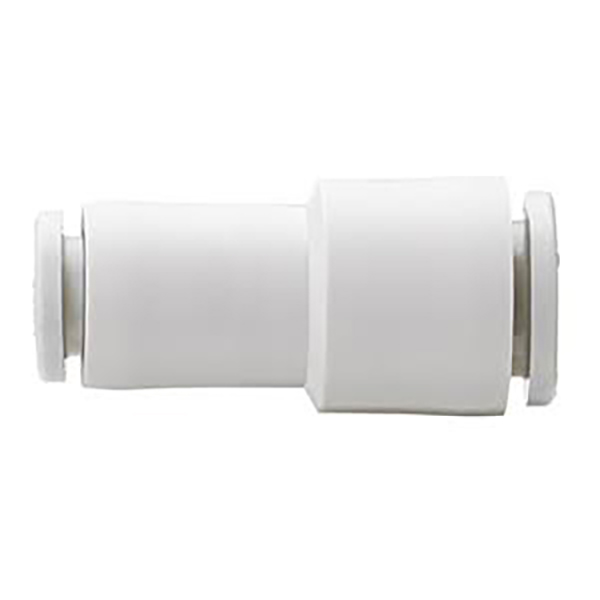

Réduire directement: Deux ports pour différents diamètres extérieurs de tubes afin de réaliser une transition de taille de tuyau
Montage et démontage d'une seule main : tube d'insertion pour verrouillage automatique ; appuyez sur l'anneau de dégagement bleu pour retirer le tube, dimensions entièrement standardisées.
• Structure de verrouillage à une touche de mâchoire à ressort: Tube inséré et verrouillé automatiquement. Appuyez sur le collier de dégagement pour détacher le tube pour un assemblage pratique.
• Composition du matériau: Corps en plastique POM renforcé ; Extrémité filetée en laiton nickelé pour une étanchéité antirouille et fiable.
• Joint en caoutchouc nitrile NBR fonctionne de manière constante pour les circuits d'air comprimé positif et de vide négatif.
• Couverture complète: Petit tube Φ2/3,2/4, régulier Φ6/8/10/12 et grande taille Φ16. Prend en charge les filetages micro M (M3, M5, M6) et les filetages coniques impériaux R (1/8,1/4,3/8,1/2), adaptés aux générateurs de vide et aux micro-cylindres.
• Taille compacte, idéal pour une installation dans des espaces étroits de machines automatisées.
Exemples :
KQ2H04-M5 : Raccord droit à filetage mâle pour tube Φ4, filetage mâle M5×0,8
KQ2H06-01S : Raccord droit à filetage mâle pour tube Φ6, filetage conique mâle R1/8
KQ2H08-00 : Raccord droit de même diamètre, les deux ports pour tube Φ8
KQ2H06-08 : Raccord droit réducteur, Φ6 d'un côté, Φ8 de l'autre côté
|
Segment de code |
Description |
|
KQ2H |
Code de série : raccord instantané droit |
|
23/02/04/06/08/10/12/16 |
Diamètre extérieur du tube ΦD : 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Micro filetage mâle métrique : M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Filetage conique mâle impérial R : R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Droit de même diamètre, même taille de tube aux deux extrémités |
|
Deux chiffres, par ex. 06-08 |
Réduction droite : diamètre du tube avant → diamètre du tube arrière |
|
Article |
Paramètre |
|
Support applicable |
Air comprimé, pression négative sous vide |
|
Pression de fonctionnement |
0 ~ 1,0 MPa ; Vide maximum : -95 kPa |
|
Température de fonctionnement |
-5 ℃ ~ +60 ℃ |
|
Matériau du corps |
POM renforcé ; Filetage : Laiton nickelé |
|
Matériau du joint |
Caoutchouc nitrile NBR |
|
Tubes compatibles |
Tube PU, tube nylon PA |
|
Méthode de fonctionnement |
Insérer pour verrouiller ; appuyez sur la bague de dégagement pour détacher le tube |

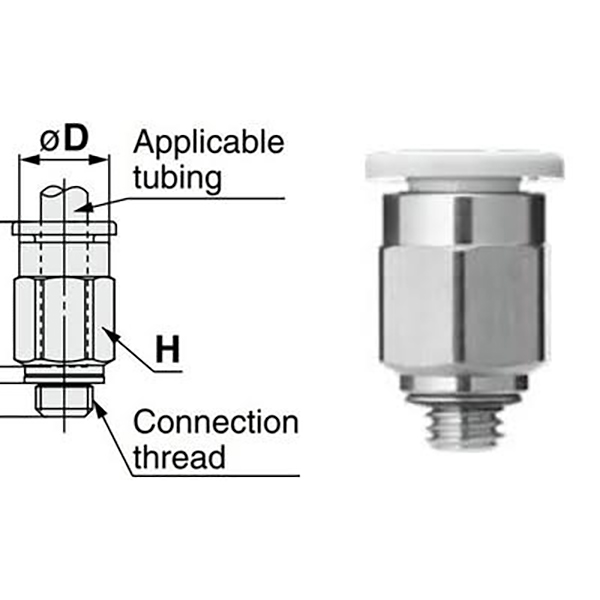

Filetage mâle 5.1 avec micro-filetage métrique
|
Modèle |
Fil |
Tube ΦD |
|
KQ2H02-M3G |
M3 × 0,5 |
Φ2 |
|
KQ2H02-M5 |
M5 × 0,8 |
Φ2 |
|
KQ2H23-M3G |
M3 × 0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5 × 0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3 × 0,5 |
Φ4 |
|
KQ2H04-M5 |
M5 × 0,8 |
Φ4 |
|
KQ2H04-M6 |
M6 × 1,0 |
Φ4 |
|
KQ2H06-M5 |
M5 × 0,8 |
Φ6 |
|
KQ2H06-M6 |
M6 × 1,0 |
Φ6 |

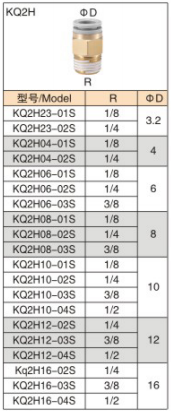

Filetage mâle 5.2 avec filetage conique impérial R
|
Modèle |
Fil |
Tube ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Série -00 droite à diamètre égal
|
Modèle |
Tube ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Réduction des séries droites
|
Modèle |
Tube ① |
Tube ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Tuyauterie d'alimentation en air et d'adsorption adaptée aux générateurs de vide ZH / BM / PBM / PBX
• Tuyauterie pour micro-vérins et électrovannes sur équipements d'automatisme, installation dans des espaces confinés
• Dérivation de la conduite d'air principale, joint bout à bout de tube de même diamètre ou transition de taille de tuyau
• Bancs d'essai pneumatiques, circuits pneumatiques robotisés
1. Coupez le tube à plat sans bavures. Les bavures rayeront les bagues d'étanchéité et provoqueront des fuites d'air ou de vide.
2. Insérez complètement le tube jusqu'à ce qu'il soit en place pour engager les mâchoires. Appuyez toujours sur l'anneau de dégagement avant de retirer le tube ; ne tirez jamais avec force.
3. Recommandé pour les tubes en nylon rigide PU/PA. Les tuyaux souples en PE à paroi mince ne sont pas suggérés.
4. Confirmez la profondeur d'insertion dans des conditions de travail sous vide. Pour les cycles de pression négative répétés, comparer avec les raccords à visser BPS pour une sélection alternative.
