Joint à oeil de poisson à roulement d'extrémité de tige de type U

Roulement d'extrémité de tige de type U, joint à œil de poisson | Raccord articulé universel 360° pour embout de tige de vérin

Marque : SOLH par Richge Technology | Roulement universel d'extrémité de tige de tige de Piston de cylindre pneumatique

1. Présentation du produit

     L'articulation fish eye de type U, également connue sous le nom de rotule d'extrémité de tige avec le suffixe U, est un accessoire articulé universel à 360° monté sur tige de piston cylindrique. Il résout les problèmes de désalignement et de balancement multidirectionnel et élimine la force latérale, compatible avec les vérins pneumatiques SC, MA, MAL et autres standards.

2. Structure et fonctions principales

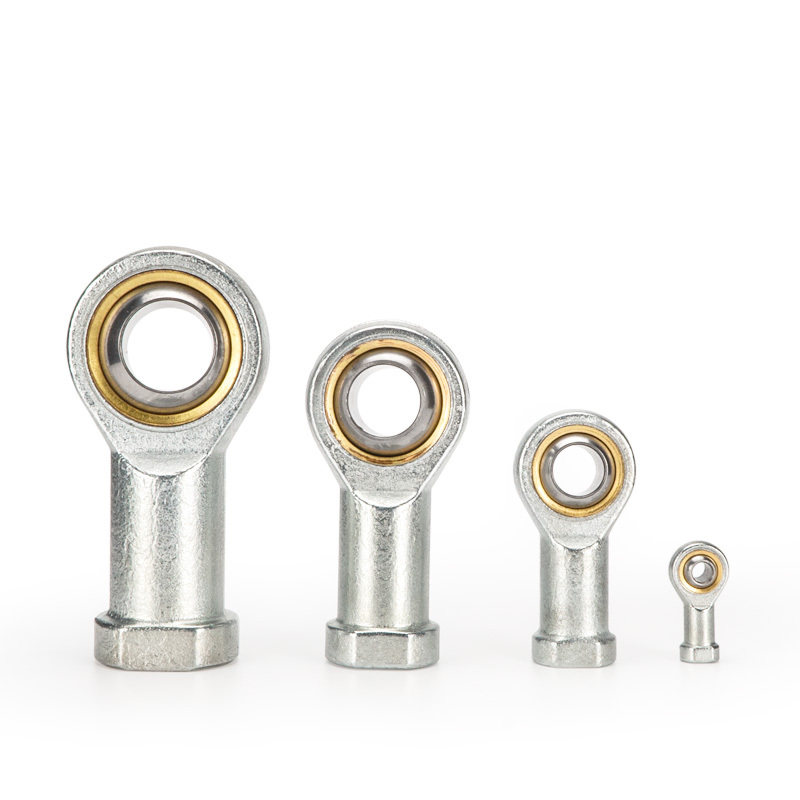

     • Structure: Filetage femelle (raccord tige de piston) + rotule sur billes + bague extérieure, débattement radial et angulaire libre.

     • Capacité de rotation: ±13°~±15° d'oscillation universelle, beaucoup plus grande que ±5° des raccords à chape I/Y pour un réglage adaptatif multidirectionnel.

     • Options matérielles

￮ Standard : Acier à roulements/acier au carbone, surface trempée avec une finition à l'oxyde noir ou galvanisée

￮ Résistant à l'usure : bague en alliage de cuivre/type autolubrifiant

￮ Anticorrosion : acier inoxydable 304

     • Avantages principaux

￮ Compenser la déviation coaxiale jusqu'à 2 mm et la déviation angulaire jusqu'à 15°

￮ Empêche le moment de flexion et la force latérale sur la tige de piston, protège les joints du cylindre

￮ Idéal pour les conditions de travail à grande vitesse, haute fréquence et avec charges excentriques

3. Modèle de convention de dénomination pour les marques grand public

  1) AirTAC (largement adopté)

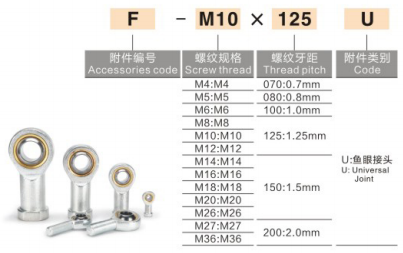

     Format : filetage F-M × pas U
     Définition : F = accessoire ; M = spécification du filetage ; U = roulement d'extrémité de tige fish eye

     • F-M8 × 1,25U pour cylindre d'alésage de 25 mm

     • F-M10 × 1,25U pour cylindre d'alésage de 32 mm

     • F-M12 × 1,25U pour cylindre d'alésage 40 mm

     • F-M16 × 1,5U pour cylindre d'alésage 50/63 mm

     • F-M20 × 1,5U pour cylindre d'alésage 80/100 mm

  2) Série SMC PHS: Format : fil de discussion PHS, exemple : PHS-10

  3) Marquage domestique général: SI/M12×1,25 (filetage femelle), SA/M12×1,25 (filetage mâle)

4. Spécifications communes et tableau de correspondance des alésages de cylindre

5. Comparaison : Œil de poisson de type U par rapport à la chape I/Y/joint flottant F

  Guide de sélection: Grande excentricité et balançoire multidirectionnelle → Type en U ; Désalignement et action haute fréquence → Type F ; Charge lourde à basse vitesse → type Y ; Support de charge à double oreille → type I.

6. Directives d'installation

  1. Visser le filetage femelle sur le filetage externe de la tige de piston, appliquer du frein-filet anaérobie et contrôler correctement le couple de serrage.

  2. Montez le trou de la bague extérieure sur l’arbre de la goupille de charge. Un alignement coaxial strict n'est pas requis et une certaine excentricité est autorisée.

  3. Pression de service : ≤1,0MPa pour les cylindres standard ; température de fonctionnement : -20 ℃ ~ +120 ℃.

  4. Convient pour la charge dynamique push-pull et le fonctionnement à haute fréquence dans un espace d'installation limité. Pas pour un mouvement rotatif pur et continu.

7. Scénarios d'application typiques

     • Équipements d'automatisation, électronique 3C, préhenseurs de robots

     • Mécanismes de transport, d'estampage et de pressage à grande vitesse, à longue course

     • Équipement avec une mauvaise coaxialité, de fortes vibrations et une charge excentrique
