Attache rapide autobloquante de type C

Attache rapide autobloquante de type C | Raccord pneumatique à connexion rapide de style C

Marque : SOLH par Richge Technology | Attache rapide pneumatique universelle de type C, interchangeable avec SMC et AirTAC

1. Présentation du produit

     L'attache rapide autobloquante de type C est un raccord autobloquant à bille en acier standard largement utilisé dans l'industrie pneumatique. Le ressort intégré et la bille en acier réalisent un verrouillage automatique lors de l'insertion et un relâchement en faisant glisser le manchon vers l'arrière. Aucun outil requis, opération d’une seule main. Il se compose d'un coupleur femelle (avec manchon coulissant) et d'une fiche mâle pour un assemblage par paire. Largement appliqué dans les conduites d'air comprimé, les outils pneumatiques et les circuits d'alimentation en air automatisés, également associé aux générateurs de vide et aux systèmes de tuyauterie pneumatique complets.

2. Fonctionnalités principales

     • Structure autobloquante à billes d'acier: « clic » sonore lorsque la fiche mâle est complètement insérée et verrouillée ; ne peut pas se séparer sous la pression. Tirez le manchon coulissant pour le déverrouillage et la déconnexion.

     • Bagues d'étanchéité NBR double couche: Excellente étanchéité à l'air, résistant à l'air comprimé et aux huiles lubrifiantes mineures, faible taux de fuite d'air.

     • Matériau du corps: Acier nickelé (version métal standard) / plastique haute ténacité (option légère). Antirouille et résistant à l'usure pour les branchements et tirages fréquents en atelier.

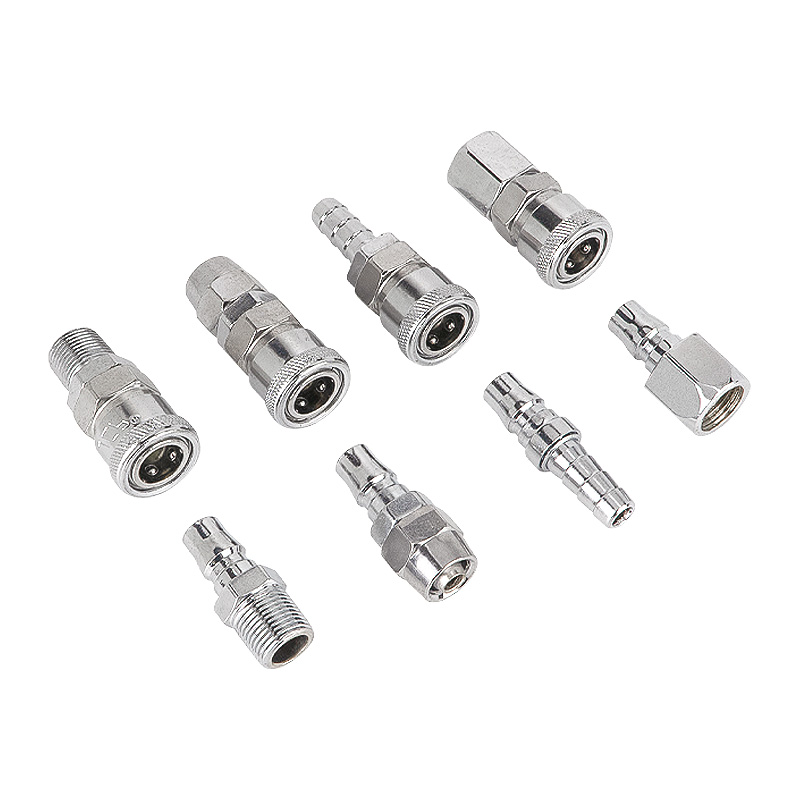

     • Gamme pleine grandeur: PP (tube femelle), PF (filetage femelle), PH (filetage mâle) ; SP (tube mâle), SF (filetage femelle), SM (filetage mâle).

     • Chemin d'écoulement fluide, faible chute de pression. Compatible avec les tuyaux en PU et les tubes en nylon. Interface standard pour une interchangeabilité universelle entre marques.

3. Définition du code modèle

  Exemple : PP20 = coupleur femelle autobloquant de type C pour tube PU Φ5×8 ; SM30 = Bouchon mâle de type C avec filetage externe pour canalisation Φ6,5×10.

4. Principales spécifications techniques

5. Tableau de spécifications du modèle commun

6. Scénarios d'application

     • Conduites d'air pour compresseur d'air, soufflettes, tournevis pneumatiques, meuleuses et autres outils pneumatiques à main

     • Distribution de sources d'air sur lignes de production automatisées, raccordement de tuyauterie d'air associé à des générateurs de vide

     • Entretien des équipements, poste de travail pneumatique mobile, occasions nécessitant un montage et un démontage fréquents de pipelines

7. Remarques sur l'opération

  1. Uniquement pour l'air comprimé. Ne convient pas aux fluides hydrauliques à haute pression ou aux fluides fortement corrosifs.

  2. Dépressurisez avant de brancher/débrancher. Une déconnexion forcée sous pression peut endommager les billes d'acier et les bagues d'étanchéité.

  3. Inspectez régulièrement l’usure des joints toriques ; Remplacez immédiatement les joints en cas de fuite d'air.

  4. Le ruban PTFE est recommandé pour l'installation filetée. Ne serrez pas trop pour éviter de dénuder le fil.
