Raccords instantanés multiports de type Y série KQ2U/KQ2UD

Raccords instantanés multiports de type Y série SOLH KQ2U / KQ2UD | Connecteur de collecteur pneumatique

Marque : SOLH par Richge Technology | Raccord instantané multiprise en Y équivalent SMC KQ2U / KQ2UD

1. Présentation du produit

     KQ2U est un répartiteur push-in 1 entrée 2 sorties de type Y ; KQ2UD est un collecteur enfichable 1 entrée 4 sorties de type Y. Les deux appartiennent à la série de raccords pneumatiques instantanés SOLH KQ2. Construit avec un corps PBT et un filetage mâle en laiton nickelé. Plug-and-play direct pour le circuit respiratoire en PU, ruban PTFE non requis. Conçu pour la division du circuit d'air 1 à 2/1 à 4, entièrement interchangeable avec SMC KQ2U/KQ2UD. Largement adopté dans les équipements d'automatisation, les ventouses sous vide et la distribution d'air par actionneur pneumatique.

     KQ2U : 1 entrée, 2 sorties (forme Y 1 à 2 divisées)
     KQ2UD : 1 entrée, 4 sorties (forme Y 1 à 4 divisées)

2. Règles de dénomination des modèles

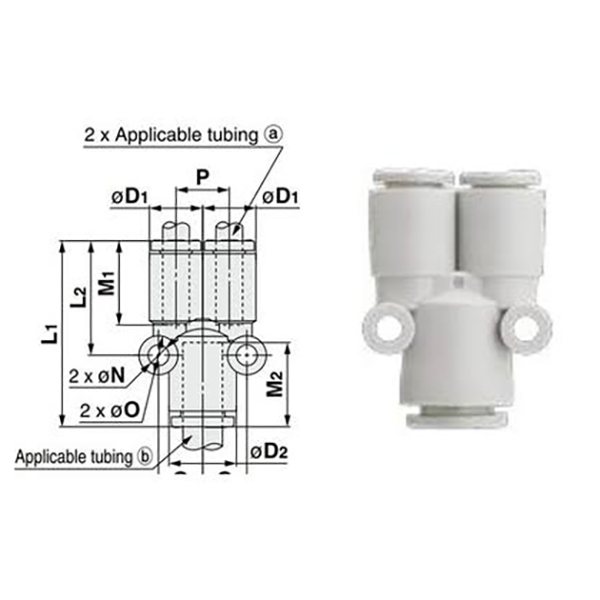

2.1 KQ2U (répartiteur Y 1 entrée 2 sorties)

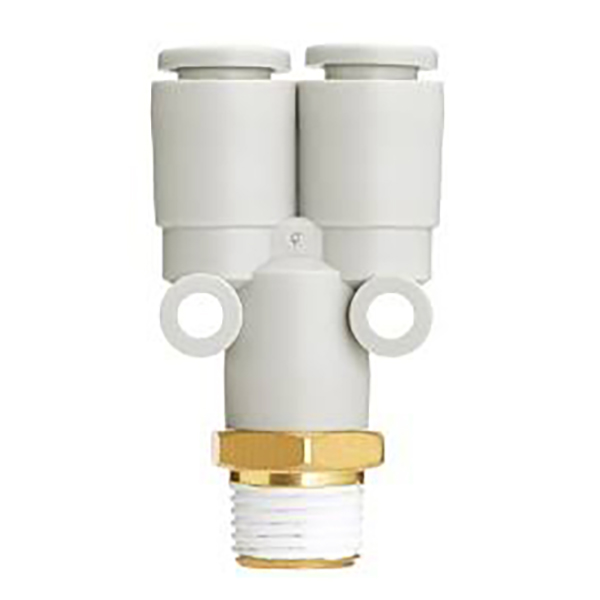

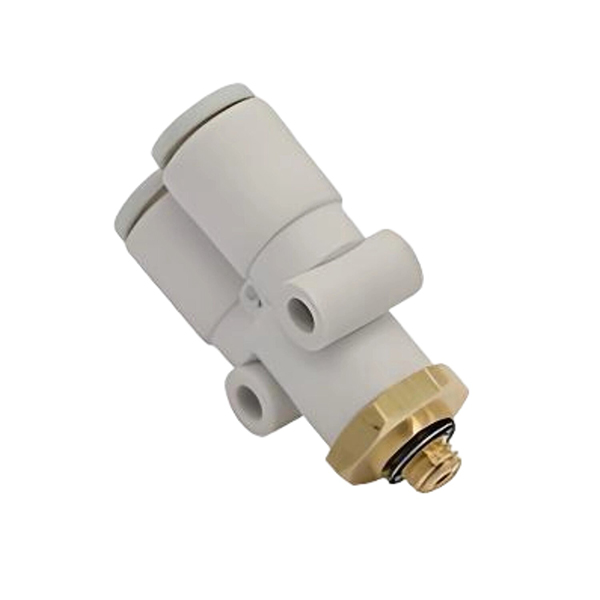

  1. Version filetage mâle KQ2Uxx-xxS Exemple : KQ2U06-02S
     KQ2U : raccord 1 entrée 2 sorties de type Y
     06 : OD du tube des ports de sortie Φ6 mm
     02S : Filetage mâle conique R1/4 (S = Filetage mâle conique R)
     Code de filetage : 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

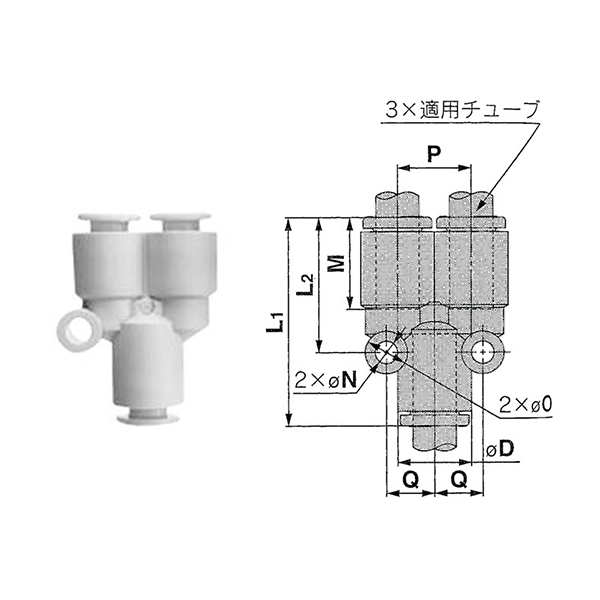

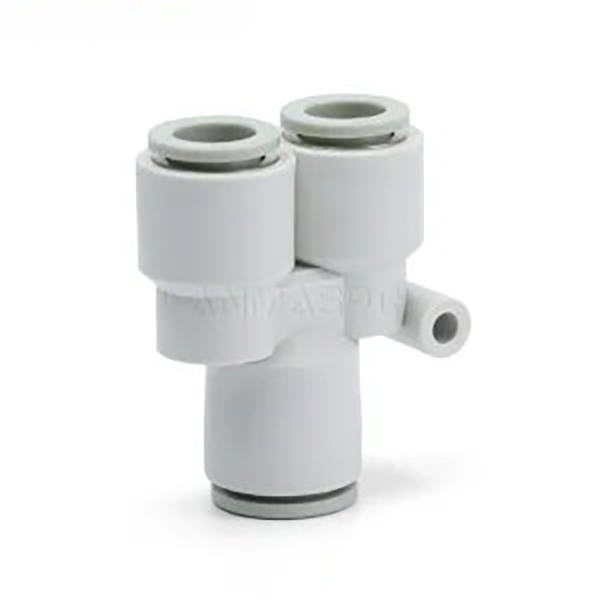

  2. Version tube droit de diamètre égal KQ2Uxx-00 Exemple : KQ2U08-00
     L'entrée et les deux sorties partagent un diamètre extérieur de tube identique, tous Φ8 mm

  3. Version réductrice droite KQ2Uxx-yy Exemple : KQ2U04-06
     Deux sorties Φ4 ; entrée principale Φ6, fente de réduction de diamètre différent

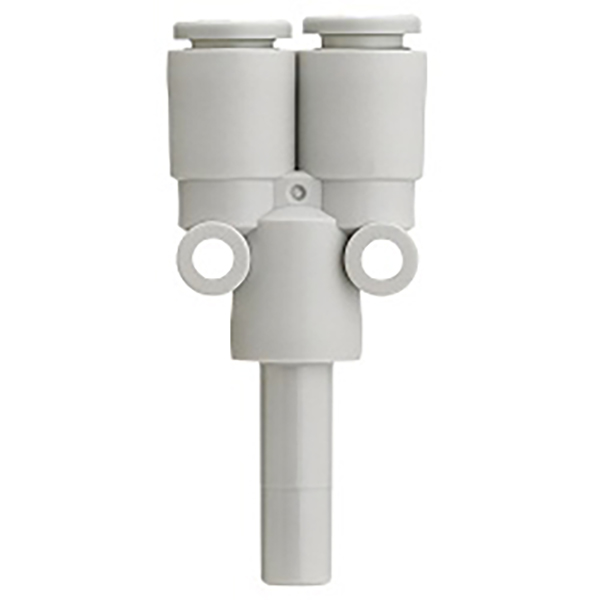

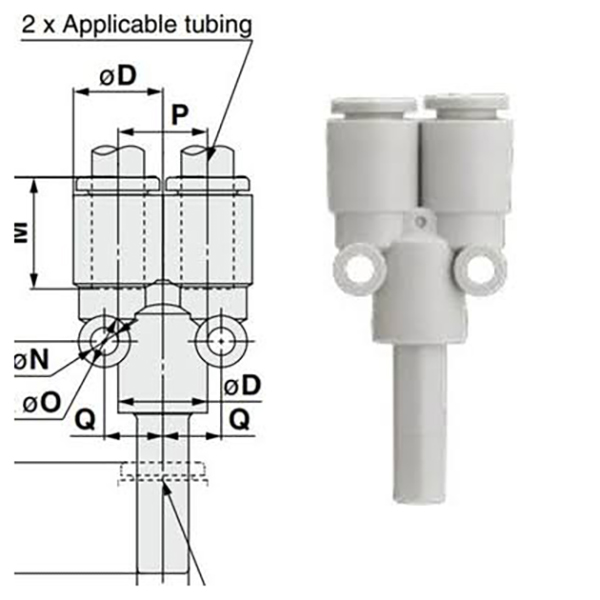

 4. Version de prise barbelée KQ2Uxx-99
     Tige de fiche rigide en plastique en bas, s'insère dans le port femelle enfichable pour une séparation 1 entrée 2 sorties.

2.2 KQ2UD (collecteur Y 1 entrée 4 sorties)

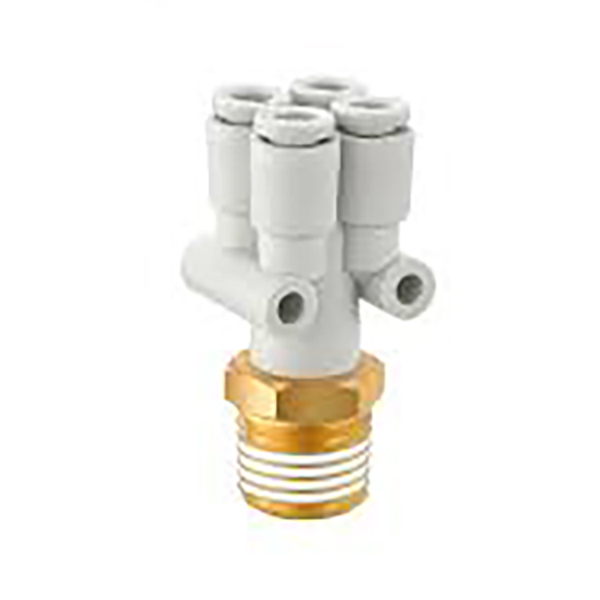

  1. Version filetage mâle KQ2UDxx-xxS Exemple : KQ2UD08-03S
     Entrée filetée mâle R38, quatre sorties pour tube Φ8

  2. Tube de réduction version KQ2UDxx-yy Exemple : KQ2UD04-06
     Quatre sorties Φ4, entrée principale Φ6, distribution réductrice multi-ports

3. Tableau récapitulatif des spécifications

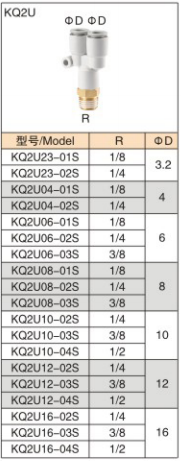

3.1 KQ2U (répartiteur Y 1 entrée 2 sorties)

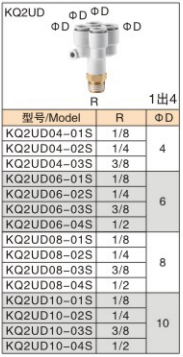

3.2 KQ2UD (collecteur Y 1 entrée 4 sorties)

4. Spécifications techniques générales

5. Caractéristiques du produit

     • Assemblage rapide : Tube inséré pour une étanchéité instantanée. Appuyez sur le collier de dégagement blanc pour retirer le tube, améliorant considérablement l'efficacité de l'assemblage.

     • Distribution d'air multivoie : KQ2U pour un partage 1 à 2, KQ2UD pour un partage 1 à 4. Distribution centralisée des sources d’air pour simplifier l’acheminement de l’air.

     • Option de réduction disponible : Versions à diamètre égal et réduit pour le raccordement de différentes tailles de tubes.

     • Étanchéité fiable du filetage : Filetage mâle en laiton nickelé à haute résistance à la corrosion et résistance mécanique.

     • Taille compacte : Faible encombrement pour un espace de montage confiné, largement utilisé dans les manipulateurs, les gabarits et les modules à ventouses.

6. Applications typiques

     • Séparation du réseau de ventouses (plusieurs ventouses partagent une seule source de vide)

     • Alimentation en air multicylindre pour appareils d'automatisation

     • Circuits pneumatiques pour machines d'emballage, équipements 3C et machines de moulage par injection

     • Séparation de conduites d'air pour gabarits d'inspection et d'essai pneumatiques

7. Notes d'installation

     • Couper les tubes perpendiculairement sans bavures ; les bavures peuvent rayer la bague d’étanchéité et provoquer des fuites d’air.

     • Poussez le tube complètement vers le bas et vérifiez que le collier de déverrouillage verrouille le tube en toute sécurité.

     • Pas pour l'eau, l'huile ou les fluides fortement corrosifs. Uniquement pour le service d'air comprimé et de vide.

     • Évitez les flexions répétées au niveau de la racine du joint pour éviter les fissures du plastique.
