Coude mâle universel de branche série KQ2Z

Raccords enfichables pour collecteur multiport SOLH KQ2Z, séparateur pneumatique équivalent SMC KQ2Z. Quatre sous-types : 1-en-2, KQ2ZF empilable, 1-en-4 KQ2ZD et 1-en-6 KQ2ZT. Corps PBT avec filetage en laiton nickelé, compatible avec les tubes PU/PA pour circuits sous vide et pression positive. Richge Technology propose un stock stable et une fabrication fiable pour la distribution d'air automatisée.

envoyer une demande

Description du produit

Raccords instantanés pour collecteur multiport série KQ2Z | Séparateurs pneumatiques équivalents SMC KQ2Z

Marque : SOLH par Richge Technology | Raccords instantanés pour collecteur pneumatique multisortie KQ2Z

1. Présentation du produit

La série KQ2Z appartient à la famille de raccords pneumatiques à une touche SOLH KQ2. Il s'agit d'un raccord collecteur multibranches à filetage mâle, doté d'une entrée d'air unique et de plusieurs sorties de tube simultanées. Conception à connexion instantanée pour l'insertion et le retrait de tubes sans outil, utilisée pour la distribution d'air centralisée dans les systèmes pneumatiques. Quatre sous-modèles disponibles :

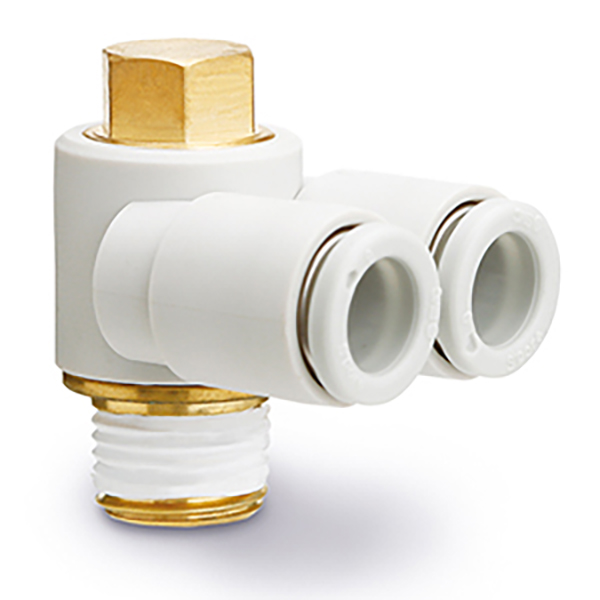

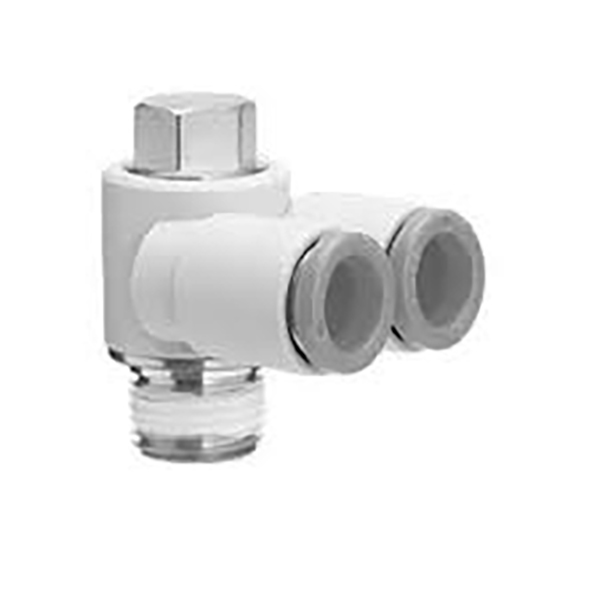

KQ2Z: 1 entrée 2 sorties double port, montage hexagonal externe

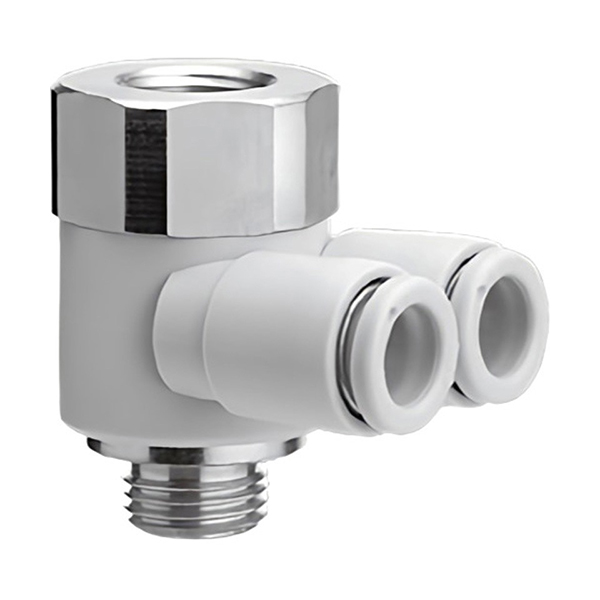

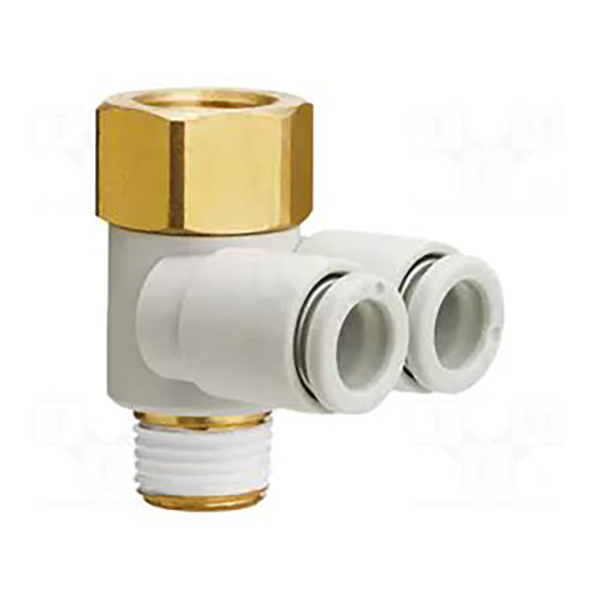

KQ2ZF: collecteur empilable 1 entrée 2 sorties, filetage femelle Rc supérieur pour cascade de collecteurs supplémentaires

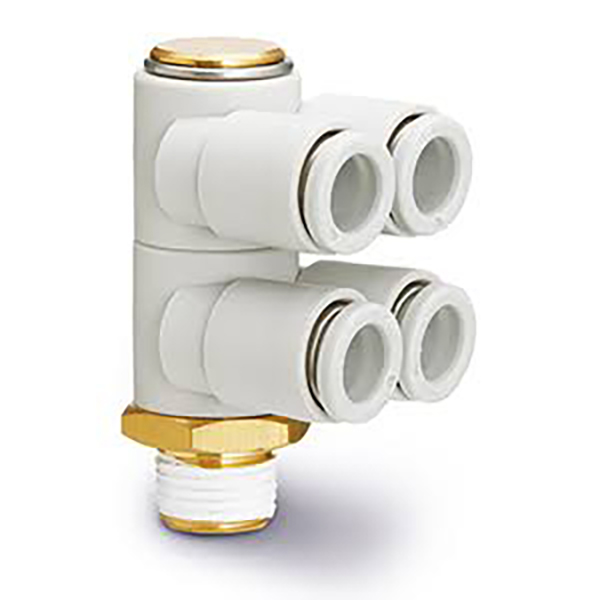

KQ2ZD: collecteur de dérivation à quatre voies 1 entrée 4 sorties

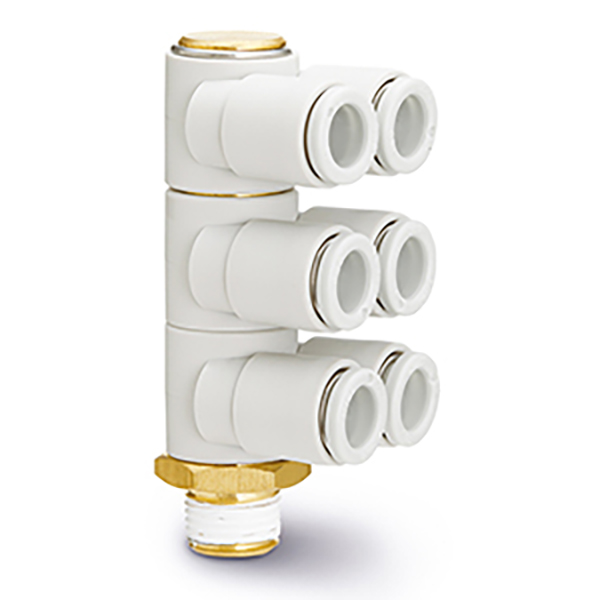

KQ2ZT: collecteur de dérivation à six voies 1 entrée 6 sorties

Avantages principaux: Conception de collecteur compacte pour économiser de l'espace d'installation. Corps en PBT avec filetage en laiton nickelé. Compatible avec les tubes pneumatiques PU/PA, fonctionne aussi bien pour les circuits à pression positive que sous vide. Remplacement direct des raccords d'origine SMC KQ2Z.

2. Explication du code modèle

Format : KQ2Z □□ - □□S

KQ2Z : code de série pour raccord de collecteur de dérivation multiport
□□ : Diamètre extérieur du tube ΦD (04=4 mm,06=6 mm,08=8 mm,10=10 mm,12=12 mm)

Suffixe:

01S02S/03S/04S : Filetage conique mâle impérial R (1/8",1/4",3/8",1/2")
M5 : Filetage mâle métrique M5×0,8

KQ2ZF : Version empilable, filetage mâle inférieur R + filetage femelle supérieur Rc. Plusieurs KQ2ZF peuvent être connectés de bout en bout pour augmenter la quantité de sortie.

3. Liste complète des modèles

3.1 KQ2Z (1 entrée 2 sorties, montage hexagonal externe)

Modèle	Filetage mâle R	Tube ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5 × 0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (type empilable 1 entrée 2 sorties, filetage R + Rc)

Modèle	Filetage R/Rc	Tube ΦD
KQ2ZF04-M5	M5 × 0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

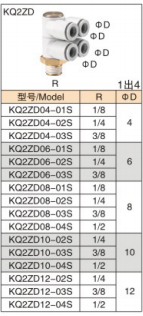

3.3 KQ2ZD (1 entrée 4 sorties)

Modèle	Filetage mâle R	Tube ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

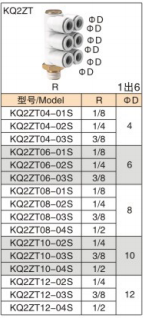

3.4 KQ2ZT (1 entrée 6 sorties)

Modèle	Filetage mâle R	Tube ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Spécifications matérielles et techniques

Article	Paramètre
Matériau du corps	Plastique technique PBT, haute résistance et résistance aux chocs
Composant de fil	Laiton nickelé, antirouille et résistant à la corrosion
Bague d'étanchéité	Caoutchouc nitrile NBR
Tubes compatibles	Tube PU, tube pneumatique en nylon PA
Pression de service	0 ~ 1,0 MPa, applicable pour la pression négative sous vide
Température de fonctionnement	-20 ℃ ~ +60 ℃
Méthode de connexion	Raccord instantané ; appuyez sur la bague de dégagement pour insérer/retirer le tube

5. Scénarios d'application

• Machines d'automatisation, réseaux de ventouses robotiques : distribution multivoie à source d'air unique, remplace les blocs collecteurs traditionnels et économise l'encombrement de l'installation

• Alimentation en air synchronisée pour plusieurs cylindres, tuyauterie centralisée autour d'îlots de vannes compacts

• KQ2ZF peut être empilé en série pour augmenter la quantité de sortie sur demande, assemblage de collecteur flexible

• Substitution des importations, remplacement immédiat des raccords de collecteur de la série SMC KQ2Z

6. Notes d'installation

• Coupez l'extrémité du tube verticalement à plat, insérez entièrement le tube dans le fond du raccord pour une étanchéité fiable.

• Enroulez une petite quantité de ruban PTFE sur les filetages mâles, appliquez un couple de serrage modéré pour éviter de fissurer le corps en plastique.

• Retrait du tube : appuyez simultanément sur l'anneau de dégagement blanc et tirez le tube vers l'extérieur.

• Pour les applications KQ2ZF en cascade, garantir l'étanchéité du filetage. Ne dépassez pas la pression nominale après un empilement à plusieurs étages.
