Série de composants pneumatiques

Joint de chape à double oreille SOLH de type Y pour embout de tige de vérin pneumatique, connecteur de fourche standard interchangeable avec les pièces SMC/AirTAC. Filetage interne M10 × 1,25-M27 × 2 correspondant aux alésages de 32 à 125 mm, trou d'épingle φ10-27 mm, rotation à plan unique de ± 5°. Acier au carbone noirci/galvanisé ou acier inoxydable. Idéal pour les cosses de charge à une oreille avec une charge élevée dans les mécanismes push-pull et articulés.

Joint flottant de type SOLH F pour embout de tige de vérin pneumatique, connecteur de compensation à tête sphérique flexible. Absorbe le désalignement axial/radial (axial ±1,5 mm, angulaire ±2°~±5°), élimine la force latérale et protège les joints de cylindre. Filetages M6×1,0-M20×1,5 correspondant aux alésages 16-100 mm, aluminium anodisé ou acier inoxydable 304. Interchangeable avec la série AirTAC F, SMC JAF/JAHF. Idéal pour le montage à la presse, les chaînes d'assemblage et le transport à longue course.

Roulement d'extrémité de tige en œil de poisson de type SOLH U pour embout de tige de vérin pneumatique, joint articulé universel à 360° avec rotation de ±13°~±15°. Compense jusqu'à 2 mm de déviation coaxiale, élimine la force latérale et protège les joints de cylindre. Filetages M6 × 1,0-M27 × 2 correspondant aux alésages de 16 à 125 mm, options en acier à roulement / cuivre autolubrifiant / acier inoxydable 304. AirTAC F-U et SMC PHS interchangeables. Idéal pour les mécanismes de charge à grande vitesse, excentriques et multi-angles.

Attache rapide pneumatique autobloquante SOLH de type C, conception autobloquante à bille en acier pour une utilisation à une seule main. Étanchéité NBR, pression de service 0-1,0 MPa. Options en acier nickelé/plastique. Série PP10~PP40, PF/PH/SP/SM pour tube PU Φ4×6~Φ8×12 et filetages G1/4, G3/8, G1/2. Marque croisée interchangeable avec SMC et AirTAC. Largement utilisé pour les compresseurs d'air, les outils pneumatiques et les conduites pneumatiques des générateurs de vide.

SOLH KQ2H raccord enfichable droit à une touche, remplacement direct pour SMC KQ2H. Corps POM, filetage en laiton nickelé, joint NBR. Fonctionne pour l'air comprimé jusqu'à 1,0 MPa et le vide jusqu'à -95 kPa. Couvre les tubes PU/PA Φ2-Φ16, les filetages coniques métriques M & R, les configurations de diamètre égal et réductrices. Idéal pour les générateurs de vide, les micro-vérins et les tuyauteries pneumatiques d'automatisation confinées.

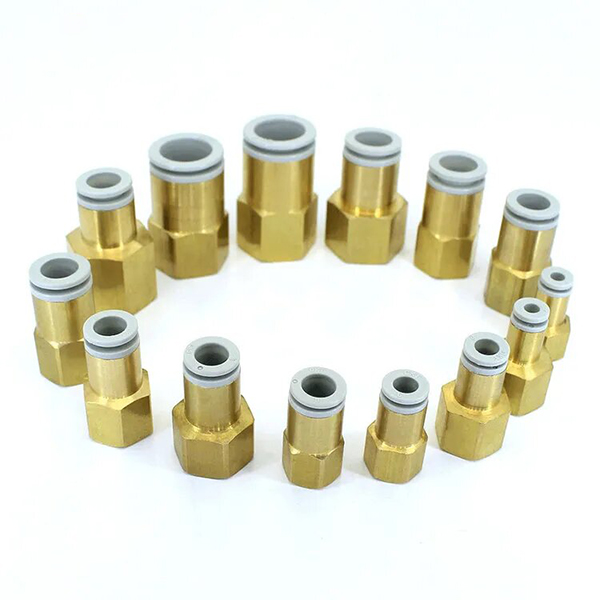

Raccord instantané SOLH KQ2F, remplacement direct pour SMC KQ2F. Corps en laiton nickelé, joint NBR, fonctionne sous vide (-0,1MPa) jusqu'à 1,0MPa d'air comprimé. Une extrémité pour tube PU/PA/FEP/PFA, une extrémité filetage femelle M5/Rc1/8~Rc1/2. Conception rotative compacte pour la tuyauterie dans des espaces restreints, largement utilisée sur les électrovannes, les cylindres et les circuits de vide d'automatisation.

Raccord instantané SOLH KQ2S, remplacement direct SMC KQ2S. Corps en laiton nickelé, joint NBR, fonctionne sous vide (-0,1MPa) jusqu'à 1,0MPa d'air comprimé. Une extrémité pour tube PU/PA, extrémité filetée mâle avec douille hexagonale intérieure encastrée, permet le serrage d'une clé hexagonale dans un espace restreint. Idéal pour les îlots de vannes compacts, le câblage pneumatique haute densité et les systèmes d'adsorption sous vide.

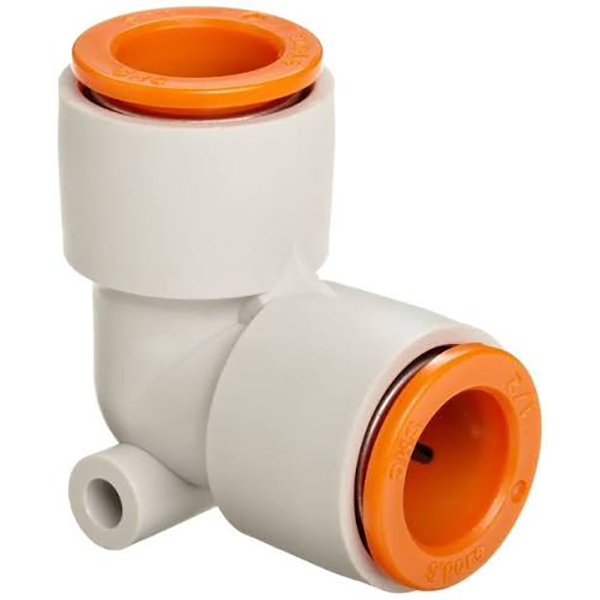

SOLH KQ2L raccord coudé à 90° à une touche, remplacement direct pour SMC KQ2L. Corps POM, joint NBR, prend en charge l'air comprimé 0 ~ 1,0 MPa et le vide jusqu'à 95 kPa. Plusieurs styles : filetage mâle, coude de diamètre égal, coude de tige et coude de tige réductrice pour tube PU/PA. Parfait pour les canalisations à 90° peu encombrantes sur les générateurs de vide, les électrovannes et les machines d'automatisation.

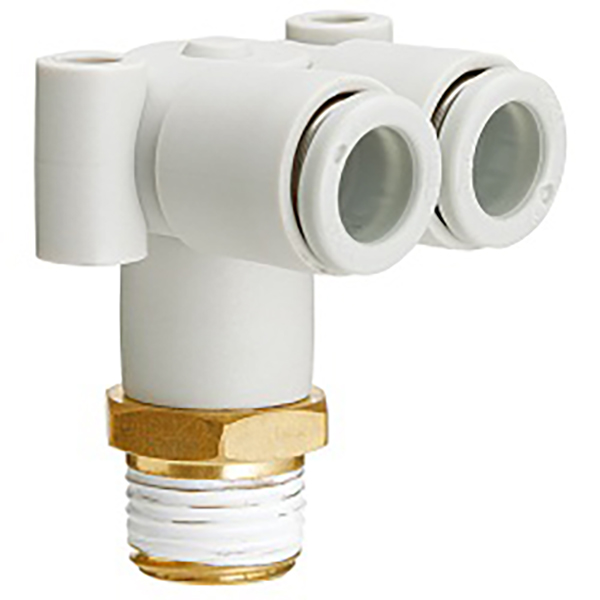

SOLH KQ2LU Raccord instantané à double coude de type L 1 à 2, interchangeable avec SMC KQ2LU. Conception à 90 ° d'une entrée et de deux sorties pour un flux d'air équilibré. Corps en POM, filetage en laiton nickelé et joint NBR, fonctionne pour de l'air comprimé de 0 à 1,0 MPa et un vide de -95 kPa. Plusieurs options de filetage et de diamètre égal pour les tubes PU/PA, largement utilisées dans les effecteurs terminaux robotiques et les branchements de ventouses sous vide.
