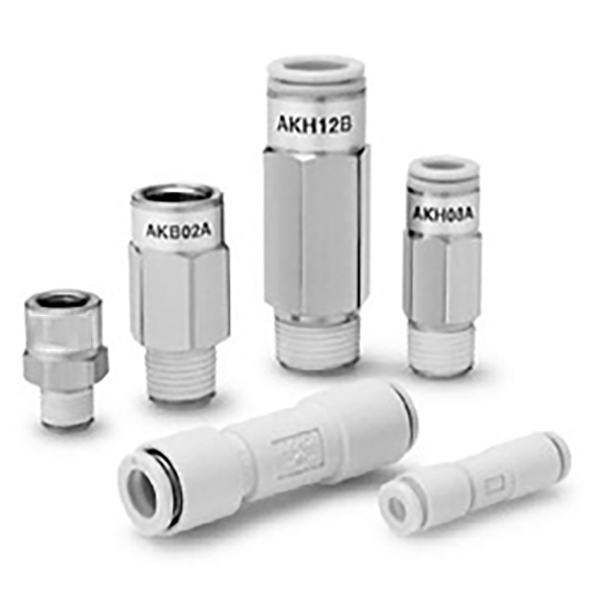

Clapet anti-retour à connexion rapide série AKH/AKB

Clapet anti-retour à connexion rapide série SOLH AKH/AKB (type à manchon)

Marque : SOLH par Richge Technology | Valve unidirectionnelle intégrée + raccord instantané

1. Présentation du produit

  La série AKH/AKB est un composant intégré combinantclapet anti-retour + raccord rapide, conçu pour la prévention du reflux, le maintien de la pression et la coupure du vide dans les circuits pneumatiques. Taille compacte, installation rapide et pression de fissuration ultra faible.

  Différence fondamentale entre AKH et AKB

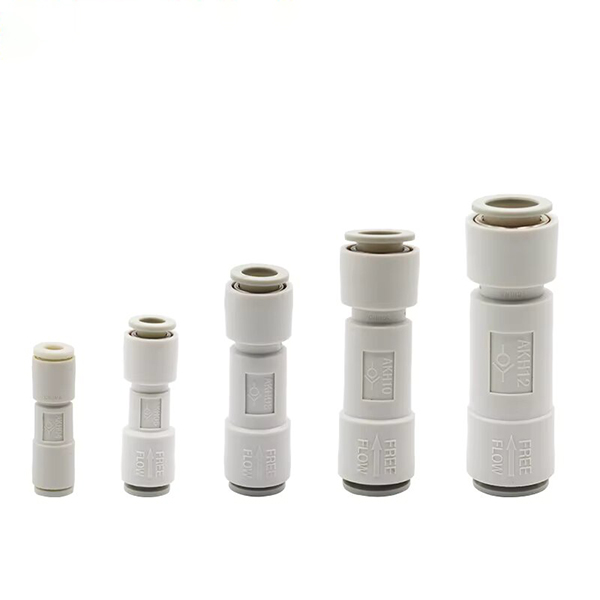

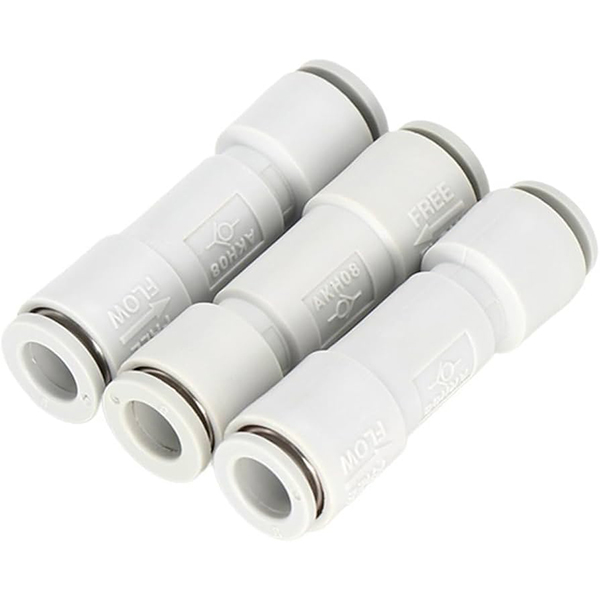

   AKH: Type de manchon droit à double port enfichable, des deux côtés pour le circuit respiratoire (Φ4 ~ Φ12).

   AKB: Un filetage mâle + un filetage femelle type manchon, pour anti-reflux entre les ports filetés

• AKB‑A : Sens d'écoulement → Filetage mâle → Filetage femelle

• AKB‑B : Sens d'écoulement → Filetage femelle → Filetage mâle

2. Fonctionnalités principales

  1. Pression de fissuration ultra-faible :0,005 MPa (5 kPa), adapté aux systèmes à vide (-100 kPa ~ 1 MPa)

  2. Débit élevé : grande surface transversale efficace avec une faible résistance au débit

  3. Raccord rapide enfichable : compatible avec les tubes en nylon PU/PA/nylon souple ; « clic » audible une fois que le tube se verrouille en place

     • Matériau : corps de vanne PBT/alliage de zinc ; raccord en laiton nickelé ; mâchoires de préhension en acier inoxydable SUS304

     • Pression de service maximale : 1,5 MPa

     • Température de fonctionnement : -5 ℃ ~ +60 ℃ (pas de condition de givrage)

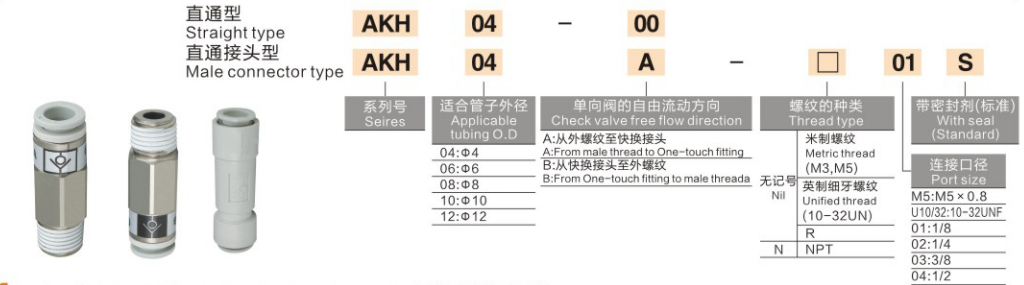

3. Définition et exemples de code modèle

 1. AKH (type à double pression)

      • AKH06‑00 : série AKH, tube Φ6, deux ports enfichables (-00 = pas de filetage)

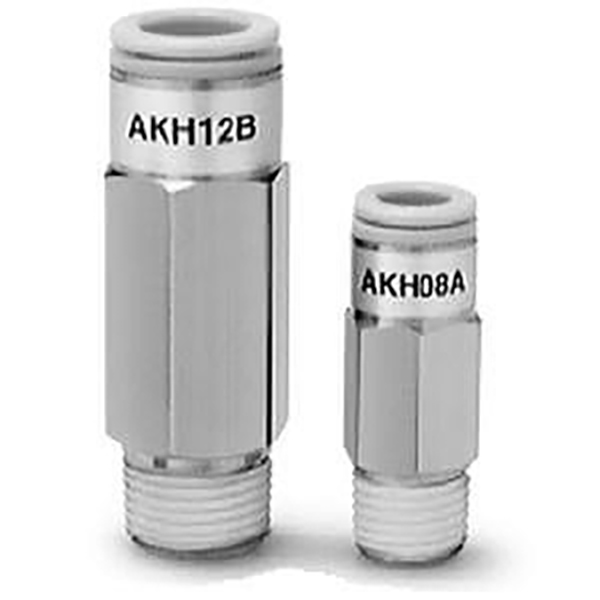

      • AKH08A‑02S : série AKH, tube Φ8, filetage mâle R1/4, produit d'étanchéité pour filetage pré-appliqué S

  2. AKB (type à manchon fileté)

     • AKB02A‑02S : série AKB, filetage R1/4, sens d'écoulement de type A (mâle → femelle), pré-revêtement d'étanchéité S

4. Spécifications standards

 1. AKH – Clapet anti-retour à double pression

  2. AKB – Clapet anti-retour à manchon fileté

5. Applications typiques

     • Maintien de la pression du cylindre : empêche la charge de couler ou de dériver

     •. Circuit de vide : éviter les fuites de vide (idéal pour les faibles pressions de fissuration)

     •. Verrouillage de pompe double : protège la pompe basse pression du flux inverse à haute pression

     • Anti-retour de circuit de dérivation : maintien de pression indépendant pour plusieurs actionneurs

6. Comparaison avec d'autres clapets anti-retour

     • AKH / AKB : conception intégrée à insertion/manchon rapide, montage compact et rapide, connexion directe du tube

     • AK2000 / AK4000 : type de tube fileté, capacité de débit plus élevée, sans ports push-in

     • AKP : Avec décompression résiduelle, dédié aux circuits pneumatiques de sécurité
