Pressostat mécanique à tube Reed série IS10

Marque : SOLH par Richge Technology

Positionnement du produit

     La série SOLH IS10 est un pressostat mécanique à tube reed sans contact (reed sec), composant de surveillance de pression de base pour les circuits pneumatiques standard. Doté d'une structure compacte simple et de performances ultra fiables à long cycle, il est largement adapté aux trois unités de lubrificateur de régulateur de filtre à air FRL pour la détection de la pression d'air en temps réel et la sortie du signal de verrouillage.

Principe de fonctionnement et structure de base interne

  1. Principe de fonctionnement

     -- L'air comprimé pousse le piston contre la tension du ressort, l'aimant intégré sur le piston se rapproche du tube à lames pour compléter la gâchette magnétique et la conduction du circuit. Lorsque la pression de l'air descend en dessous du seuil de réinitialisation, le ressort repousse le piston, l'aimant s'éloigne du tube à lames et le circuit est coupé.

  2. Pièces structurelles de base

     -- Piston avec aimant permanent intégré : détecte le déplacement de la pression de l'air

     -- Tube à lames (interrupteur à lames sèches) : actionnement magnétique sans contact, zéro abrasion par contact mécanique

     -- Vis de réglage de la pression : Seuil de déclenchement réglé manuellement avec un tournevis

     -- Fenêtre de visualisation graduée mécanique : lecture directe de la valeur de pression prédéfinie en unité MPa

Tableau des spécifications techniques de base standard

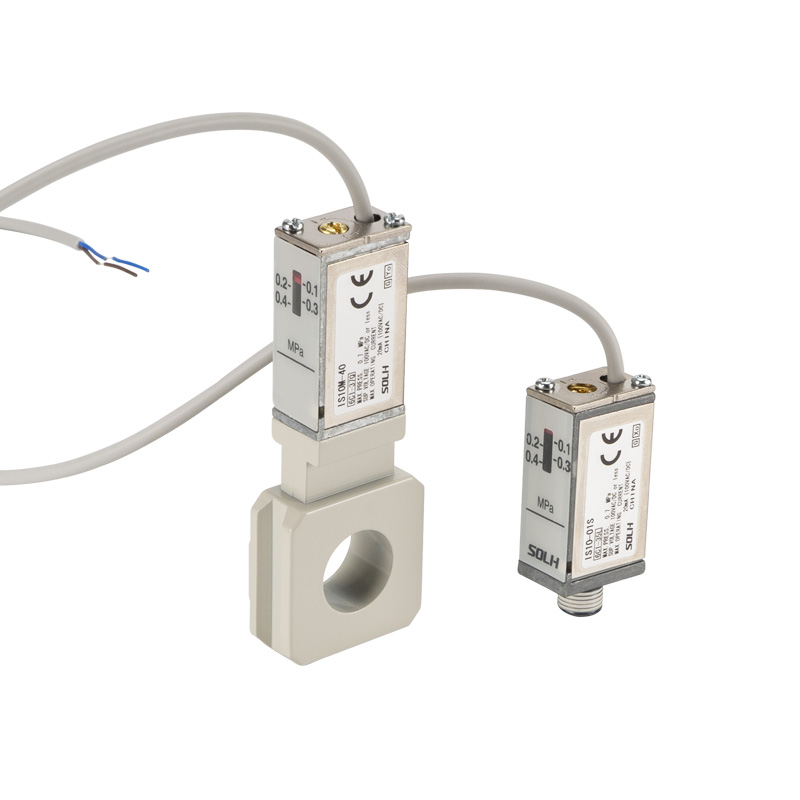

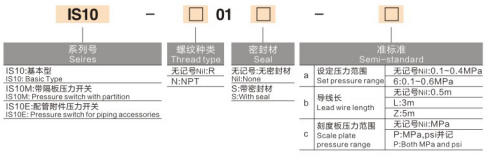

Modèle de série complète et deux styles de montage

Deux structures d'installation courantes pour différentes demandes d'aménagement :

  1. Type de montage à filetage en ligne (IS10-01S)

     -- Installation directe par vis via un port fileté R1/8, compatible avec un seul cylindre, une sortie d'électrovanne et des mini unités de service d'air individuelles.

  2. Type de montage sur base de collecteur (IS10M / IS10E)

     -- IS10M équipé d'une base de serrage carrée sur le côté, peut être directement clipsé sur trois unités FRL modulaires AC standard SMC sans raccords d'adaptateur supplémentaires, économisant ainsi de l'espace d'installation interne dans l'armoire.

Avantages concurrentiels des produits de base

  1. Zéro usure des contacts mécaniques

     -- Déclenchement magnétique sans contact, pas d'étincelle électrique au point de contact ; Durée de vie 5 à 10 fois plus longue que les pressostats mécaniques à micro-contact traditionnels tels que l'IS3000.

  2. Étalonnage intuitif de la pression hors ligne

     -- Fenêtre d'échelle graduée MPa intégrée sur le côté, ajustez la vis de réglage avec un tournevis ; le seuil de pression peut être réglé sans alimentation électrique sur site.

  3. Compatibilité universelle des charges AC et DC

     -- Prend en charge toutes les tensions AC/DC inférieures à 100 V, peut piloter directement des électrovannes miniatures ou connecter les bornes d'entrée numériques du PLC sans relais intermédiaire.

  4. Conception compacte et légère miniature

     -- 16 % plus léger et 11 % plus petit que la série IS1000 de l'ancienne génération, s'adapte parfaitement à la disposition des équipements automatisés étroits hautement intégrés.

Correspondance avec des scénarios d'applications industrielles typiques

  1. Surveillance et alarme de basse pression de la source d'air principale

     -- Installé à la sortie des trois unités FRL ; envoie un signal d'alarme de verrouillage une fois que la pression d'alimentation tombe en dessous de 0,4 MPa pour protéger les vibrateurs pneumatiques et les marteaux contre les dommages de poussée insuffisants.

  2. Confirmation de la position du cylindre à pleine course

     -- Lorsque le cylindre s'étend complètement, la pression de la chambre augmente jusqu'à la valeur prédéfinie pour émettre un signal de déclenchement pour le verrouillage séquentiel de l'action suivante de la station de production.

  3. Protection de sécurité du circuit vibrateur

     -- Surveiller en temps réel la pression de l'air de travail ; Coupez l'alimentation électrique de la soupape d'échappement rapide lorsque la pression est inférieure au seuil, évitez l'épuisement du vibrateur causé par une faible force de vibration.

Résumé en une phrase

     Le pressostat à tube à lames sans contact de la série SOLH IS10 propose des variantes à montage sur filetage en ligne et à clipser sur collecteur FRL, avec une plage réglable de 0,1 à 0,6 MPa, une durée de vie de 5 millions de cycles longs et un étalonnage de pression hors ligne, un capteur de surveillance de pression d'air compact idéal à faible coût pour les circuits pneumatiques de cylindres, de vibrateurs et d'automatisation générale.
