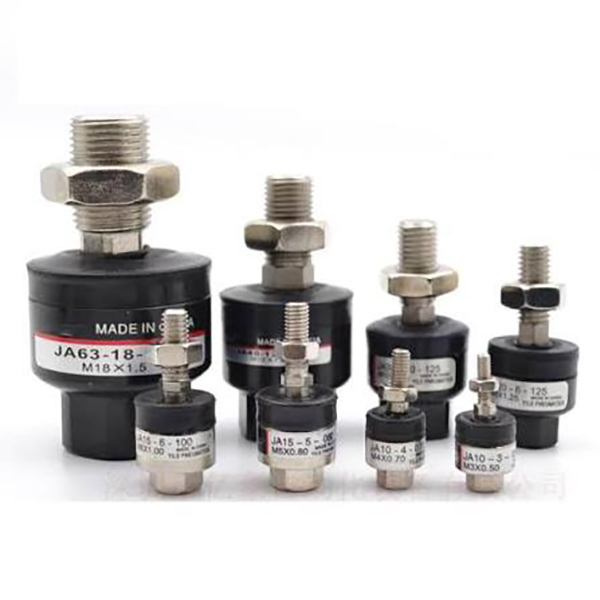

Joint flottant série JA/JB/JC/JS

Joint flottant série SOLH JA / JB / JC / JS | Connecteur d'extrémité de tige pneumatique équivalent SMC

Marque : SOLH par Richge Technology | Joint flottant standard SMC, remplacement direct

1. Présentation du produit

  Le joint flottant agit comme une articulation flexible entre la tige du piston du vérin et la charge. Sa fonction principale est d'absorber le désalignement du montage et les erreurs de parallélisme. Il protège la tige de piston des poussées latérales, réduisant ainsi les risques de flexion, d'usure anormale et de blocage. C'est un accessoire essentiel standard pour les machines d'automatisation.

2. Classification et différences en quatre séries

3. Spécifications techniques générales

   Angle d'oscillation : ±5° pour JA/JB/JS ; modèles JC sélectionnés jusqu'à ±10°

   Décalage autorisé : 0,5 ~ 1 mm (JA) ; 0,5 mm (JB/JC/JS)

     • Température de fonctionnement : -5 ~ + 70 ℃ (standard) ; -10~+120℃ (acier inoxydable JS)

     • Tailles de filetage : M3/M4/M5/M6/M8/M10/M14/M18/M22, adaptées à l'alésage du cylindre.

     • Pression de service : ≤1 MPa pour pneumatique ; ≤3,5 MPa pour les versions hydrauliques robustes

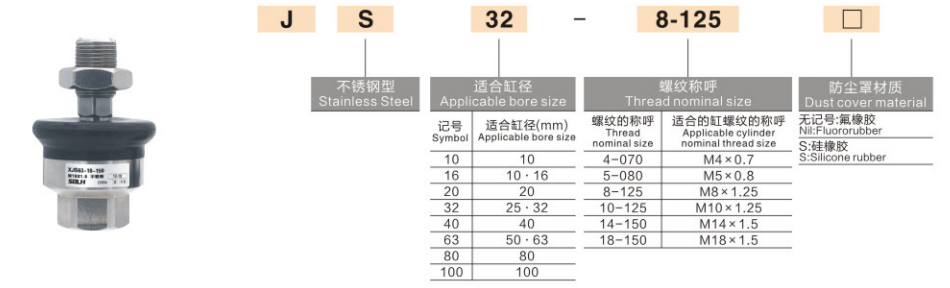

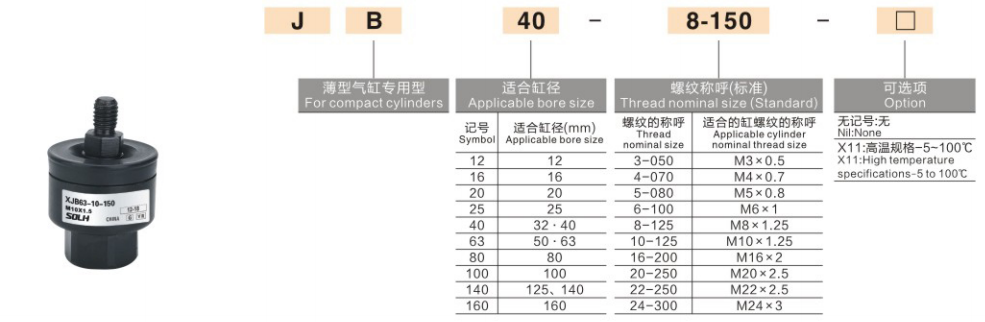

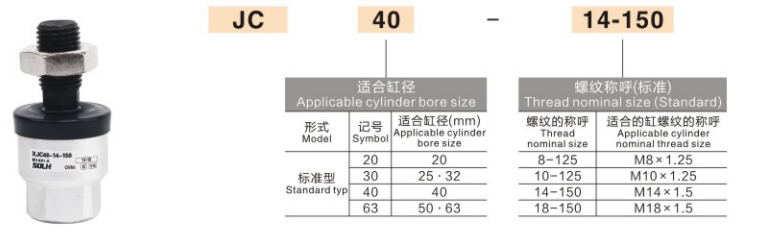

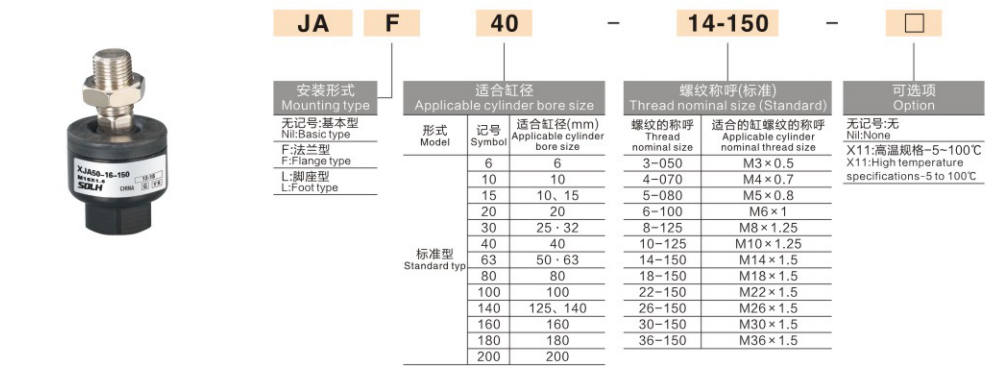

4. Explication et exemples du code modèle

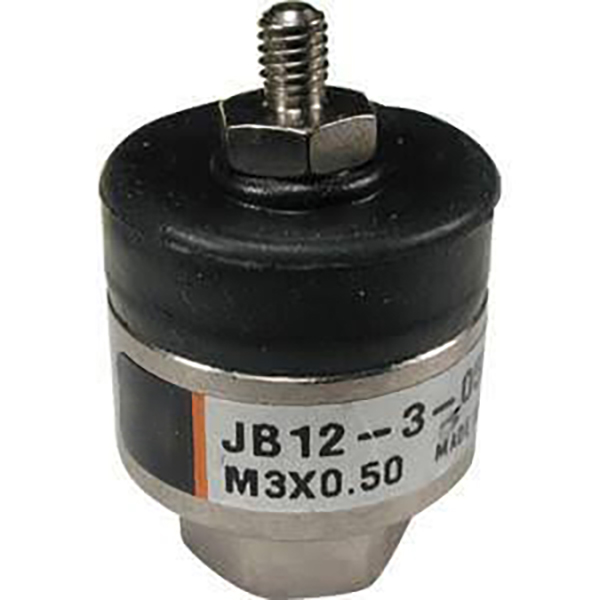

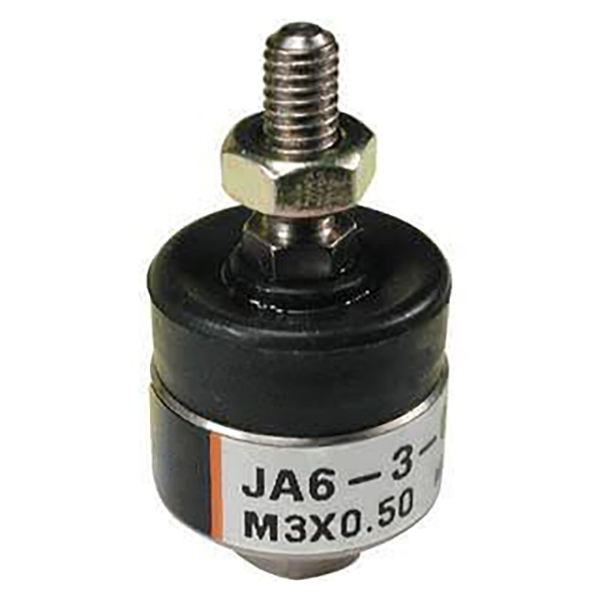

  Prendre JA20-8-100 / JB16-6-080 comme référence :
  Préfixe JAJB/JC/JS = type série
  1er chiffre (20/16) : alésage du cylindre correspondant Φ20 / Φ16
  2ème chiffre (86) : filetage de tige de piston M8×1,25 / M6×1,0
  Suffixe (100080) : dimension de montage / code tige, correspond à la longueur totale standard

5. Guide de sélection en 3 étapes

  1. Sélectionnez la série par type de cylindre
     Cylindre standard (SC  SI / CP96) → JA, priorité générale
     Cylindre mince (CQ2  CDQ2) → JB, espace compact
     Micro cylindre  disposition ultra-serrée → JC ultra-court
     Alimentaire  médical / environnement humide / corrosif → Acier inoxydable JS

  2. Faire correspondre le filetage et la taille de l'alésage
     Vérifiez le filetage de la tige de piston (M5  M8 / M10, etc.) et l'alésage du cylindre. Remarque : le même alésage de différentes marques peut avoir des spécifications de filetage différentes, vérifiez toujours par rapport au dessin réel du cylindre.

  3. Faire correspondre la charge et les conditions de travail
     Pneumatique standard : série standard OK

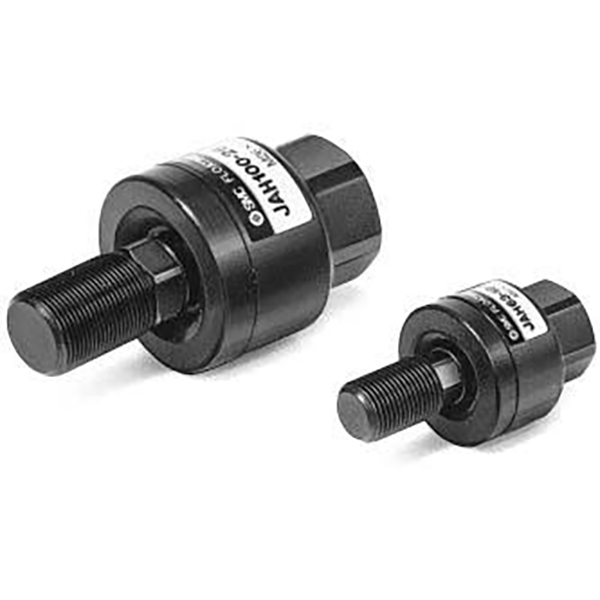

     Hydraulique pour charges lourdes : choisissez un joint flottant dédié pour charges lourdes (pas de JA normal)
     Mouvement alternatif haute fréquence : préférez la version avec cache-poussière pour une durée de vie plus longue

6. Notes d'installation et de fonctionnement

     • Retirez le capuchon anti-poussière avant de le visser sur la tige de piston, réinstallez-le après l'assemblage pour éviter d'écraser le capuchon.

     • Appliquez une petite quantité de frein-fil anaérobie sur les fils. Le ruban PTFE est interdit ; des débris pourraient coincer la rotule.

     • Respectez le couple de serrage spécifié. Un serrage excessif verrouille la rotule et désactive la fonction flottante.

     • Balancez manuellement après l'installation pour confirmer la liberté de mouvement sans coller.

7. Déclaration de remplacement SOLH

     Les joints flottants SOLH JA/JB/JC/JS suivent entièrement les spécifications de codage, de dimension et de performance du modèle SMC. Remplacement direct des pièces importées, avec des prix compétitifs et des délais de livraison plus courts, idéal pour une réduction massive des coûts d'équipement.
