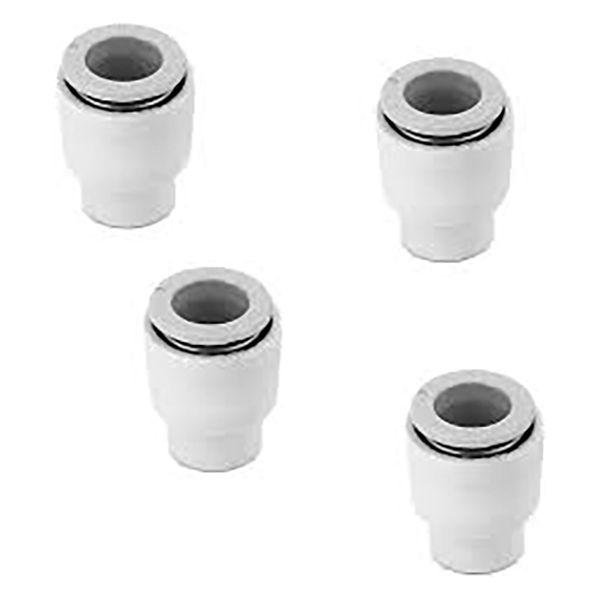

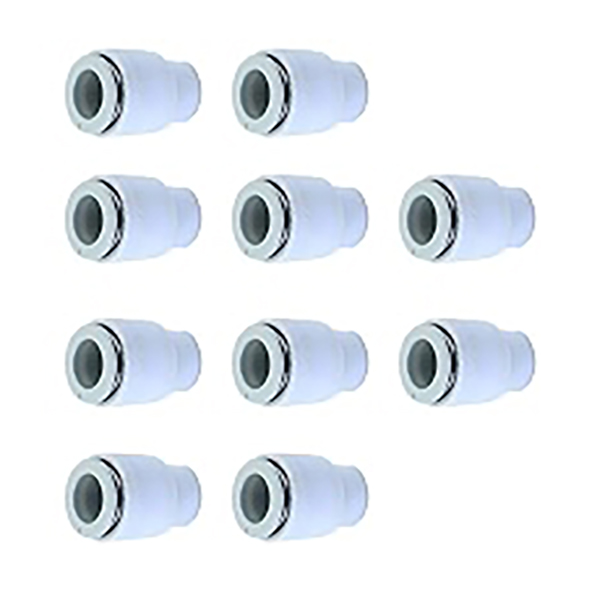

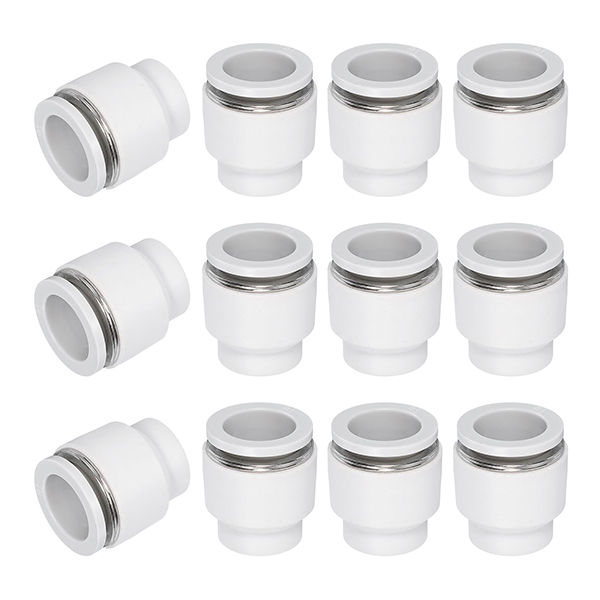

KQ2C Embout femelle à pression en plastique

Bouchon enfichable série SOLH KQ2C | Bouchon de tube pneumatique pour raccords instantanés KQ2

Marque : SOLH par Richge Technology | Bouchon de tube enfichable équivalent SMC KQ2C pour raccords série KQ2

1. Présentation du produit

     KQ2C est un capuchon enfichable dédié (bouchon de tube) associé aux raccords pneumatiques de la série SOLH KQ2. Il est conçu pour sceller temporairement les ports de tubes d'air inutilisés afin de fermer rapidement les circuits d'air, un accessoire essentiel pour la mise en service du système pneumatique et la maintenance des ports réservés.

2. Règle de dénomination du code modèle

  Format : KQ2C□□
     KQ2 : série de raccords instantanés SMC de 2e génération
     C : Capuchon, bouchon de tube enfichable
     □□ : Diamètre extérieur du tube correspondant (mm)
  Exemples :
     KQ2C04 : convient au port enfichable de Φ4 mm
     KQ2C06 : convient au port push-in de Φ6 mm (taille la plus populaire)
     KQ2C08 : convient au port enfichable de Φ8 mm

3. Structure et fonctionnalités principales

3.1 Conception structurelle

      Conception cylindrique enfichable avec circuit respiratoire correspondant au profil, directement inséré dans les ports à une touche

      Principe d'étanchéité : comprimez le joint NBR interne à l'intérieur du raccord après l'insertion pour former une étanchéité fiable, aucun outil supplémentaire requis

      Conception anti-chute : verrouillé fermement par des mâchoires en acier inoxydable à l’intérieur du port enfichable après insertion. Appuyez sur le collier de dégagement du raccord pour retirer facilement le capuchon.

3.2 Avantages clés

     • Prêt à l'emploi: Installation sans outil, insertion directement dans le port d'étanchéité, montage et démontage rapides

     • Compatibilité totale: Fonctionne avec tous les ports à une touche de la série KQ2, y compris les types T/L/U/E/UD/UT/VD/VT

     • Performances fiables: Conçu pour la pression de service complète du système, prend en charge le vide jusqu'à -100 kPa sans risque de fuite

     • Taille compacte: Permet d'économiser de l'espace d'installation, idéal pour les armoires de commande et les espaces de machines internes restreints

     • Matériau résistant: Corps en plastique technique PBT + bague d'étanchéité NBR, résistant aux chocs et à la corrosion pour une longue durée de vie

4. Liste des modèles standards

5. Spécifications techniques générales

6. Scénarios d'application

     • Mise en service du cachetage des ports réservés : scellez les ports enfichables inutilisés pendant la mise en service de la machine pour éviter les fuites d'air ; connecter le tube une fois le test terminé

     • Fermeture des ports de rechange : scellez les ports de rechange sur les îlots de vannes et les raccords de collecteur (KQ2UD/KQ2UT) pour bloquer la poussière et les fuites d'air accidentelles.

     • Étanchéité des circuits temporairement désactivés : scellez les ports des circuits de cylindre temporairement désactivés pendant la maintenance de l'équipement sans affecter les autres circuits en fonctionnement.

     • Anti-fuite du circuit de vide : scellez les ports de ventouse inutilisés sur l'équipement de vide pour maintenir un niveau de vide stable.

7. Notes d'utilisation

     •Contrôle de compatibilité : sélectionnez strictement la taille du port correspondant au capuchon. Le port Φ6 accepte uniquement KQ2C06 ; une taille incompatible entraîne une défaillance du joint ou un échec d’insertion.

     •Insertion complète : poussez le capuchon à fond dans le port jusqu'à ce que le clic se fasse entendre, confirmant ainsi le verrouillage des mâchoires pour une étanchéité fiable.

     •Méthode de retrait : Appuyez sur le collier de dégagement sur le raccord tout en tirant le capuchon vers l'extérieur. Ne tirez pas violemment pour éviter d'endommager les mâchoires internes.

     • Limite des conditions de travail : Ne convient pas aux gaz corrosifs, à la vapeur à haute température et à d’autres fluides spéciaux, uniquement aux applications pneumatiques et sous vide standard.

     • Entretien et remplacement : remplacez le capuchon lorsque la bague d'étanchéité est vieillie ou endommagée pour éviter les fuites d'air causées par une étanchéité défectueuse.

8. Comparaison : capuchon enfichable KQ2C et bouchon fileté
