Raccord enfichable pour raccord de cloison série KQ2E

Raccord enfichable pour raccord de cloison série SOLH KQ2E | Connecteur pneumatique à montage sur panneau

Marque : SOLH par Richge Technology | Raccord pneumatique à une touche pour raccord de cloison équivalent SMC KQ2E

1. Présentation du produit

     KQ2E est le raccord-union de cloison de la série de raccords instantanés SOLH KQ2, entièrement interchangeable avec SMC KQ2E. Communément appelé raccord de cloison de panneau, il s'agit du composant standard pour la pénétration des conduites pneumatiques à travers les panneaux d'équipement et les cloisons. Il connecte les circuits d'air internes et externes, prend en charge le montage sur panneau de vannes et de cylindres, largement utilisé dans les armoires de commande, les boîtiers d'automatisation et les cloisons de salles blanches.

2. Règles de dénomination des modèles

Exemples de répartition du modèle :

  Cloison standard à double tube : KQ2E06-00A
     KQ2 : raccord instantané de 2e génération série KQ2 (corps blanc)
     E : Union de cloison, panneau traversant la structure
     06 : Diamètre extérieur du tube φ6 mm, les deux extrémités sont de la même taille enfichable
     00 : Double ports push-in (cloison tube à tube)
     A : joint NBR, type de joint pour assemblage et démontage répétés

  Petite cloison compacte : KQ2E04-00J
     Suffixe J : version compacte miniaturisée, dimension plus petite pour panneaux minces et équipements miniatures

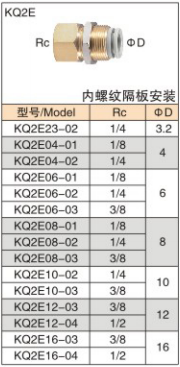

  Filetage femelle sur cloison de tube : KQ2E06-02A
     02 : filetage de tuyau conique femelle Rc14

  Signification complète : port push-in φ6 ↔ connecteur de cloison à filetage femelle RC1/4

3. Trois types structurels

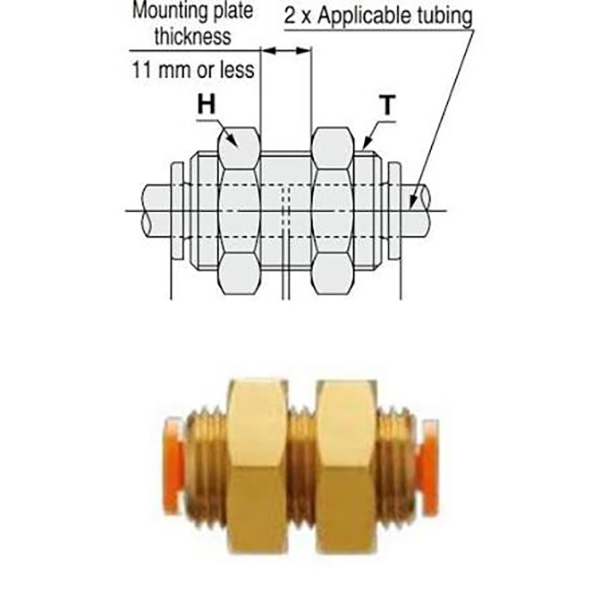

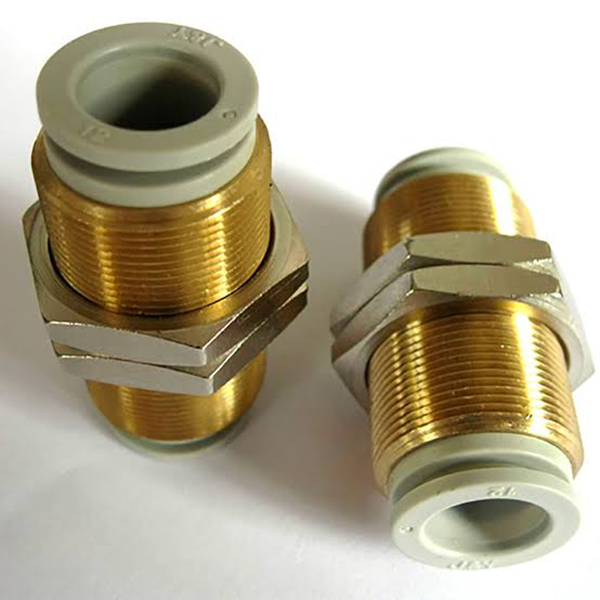

3.1 Union de cloison à double tube standard (KQ2EXX-00)

  Caractéristiques structurelles :

     • Ports enfichables de diamètre égal aux deux extrémités. Partie médiane avec filetage en laiton nickelé + contre-écrou, fixée après passage dans le panneau

     • Canal d'écoulement droit sans réduction de diamètre ni changement de direction, perte de charge minimale

     • Les tubes d'air des deux côtés du panneau peuvent être directement connectés sans adaptateurs supplémentaires après l'installation

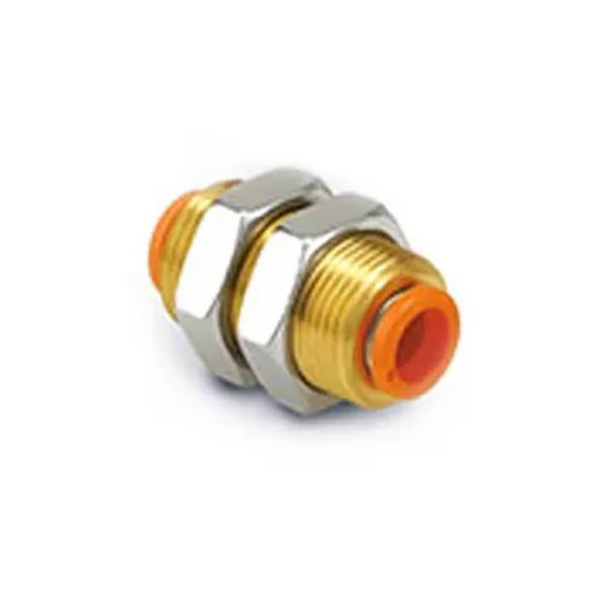

3.2 Mini-union de cloison compacte à double tube (KQ2EXX-00J)

  Caractéristiques structurelles :

     • Conception miniaturisée optimisée pour les micro-équipements et les panneaux minces, longueur totale plus courte et diamètre de filetage plus petit que la version standard

     • Convient aux panneaux fins et aux espaces d'installation restreints, aux scénarios de câblage denses

     • Mêmes paramètres de performances que le modèle standard, mais taille physique réduite

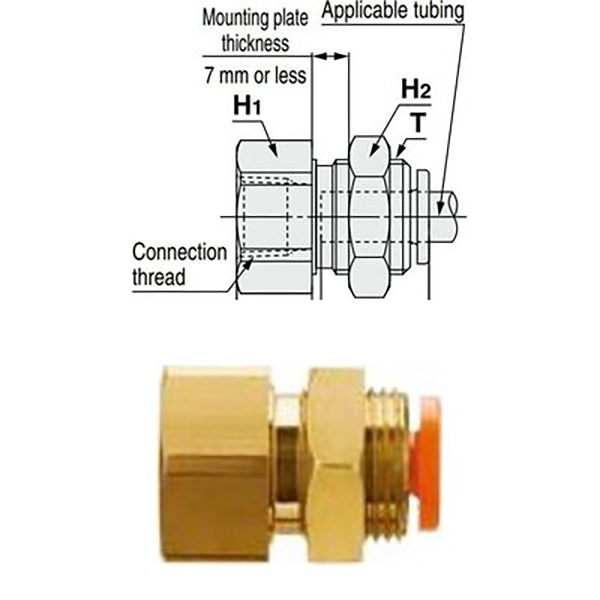

3.3 Filetage femelle vers raccord de cloison de tube (KQ2EXX-YY)

  Caractéristiques structurelles :

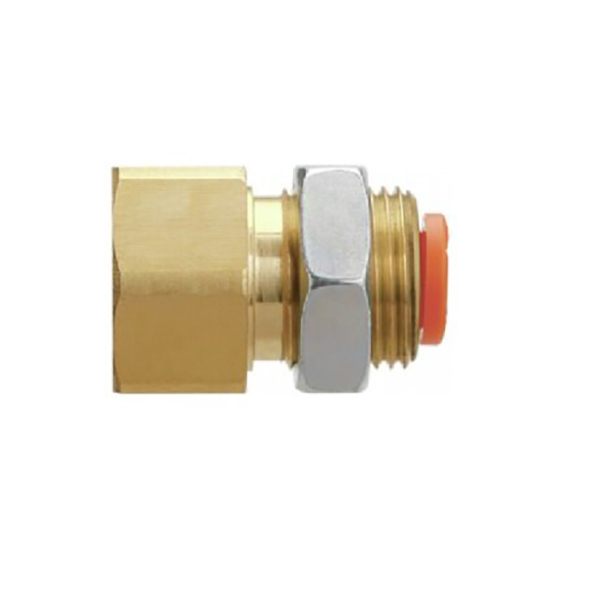

     • Filetage femelle Rc à une extrémité (connecter l'électrovanne, le cylindre, l'îlot de vannes à l'intérieur du panneau), l'autre extrémité est un port enfichable pour le tube externe

     • Livré avec section filetée et contre-écrou pour la pénétration et la fixation du panneau. Réaliser l'installation : vanne filetée interne + tube d'air externe

     • Le port fileté s'adapte directement aux vannes filetées standard ; seul port enfichable exposé sur le panneau extérieur pour un câblage soigné et un fonctionnement anti-erreur

4. Spécifications techniques générales (série entière)

5. Directives de sélection et d'installation

  Guide de sélection

     • Tube d'air à travers l'armoire de commande/panneau d'équipement, tube des deux côtés → KQ2EXX-00

     • Solénoïde / cylindre monté à l'intérieur du panneau, tube à l'extérieur → KQ2EXX-YY

     • Équipement miniature / panneau mince, espace restreint limité → KQ2EXX-00J

  Notes d'installation

  1. Recommandation sur la taille des trous du panneau :
     •Tube Φ4Φ6 : diamètre de trou recommandé Φ15 mm
     •Tube Φ8Φ10 : diamètre de trou recommandé Φ20 mm
     •Tube Φ12Φ16 : diamètre de trou recommandé Φ24 mm

  2. Limite d'épaisseur du panneau : version standard ≤7 mm ; version compacte J ≤5mm

  3. Préparation du tube : Couper le tube à plat et sans bavure. Insérez complètement jusqu'à ce qu'un clic soit audible pour éviter les fuites.

  4. Fixation par écrou : Fixez en serrant le contre-écrou fourni après avoir traversé le panneau ; Ruban PTFE non requis pour le type A (joint d'étanchéité intégré).

  5. Application sous vide : Choisissez le type A avec joint NBR pour une rétention stable du vide.

6. Comparaison avec des modèles similaires

7. Applications typiques

     • Cloison de l'armoire de commande : KQ2E06-00 fait sortir les tubes internes de l'armoire pour connecter les cylindres externes, câblage bien rangé

     • Montage sur panneau d'électrovanne : KQ2E06-01A pour vanne à l'intérieur du panneau, seul port enfichable exposé à l'extérieur, soigné et anti-contact

     • Pénétration de cloison de salle blanche : Pénétration scellée de la conduite d'air entre la salle blanche et l'équipement sans perturber l'environnement propre

     • Câblage dense pour équipements compacts : KQ2E04-00J pour panneau mince sur petites machines afin d'économiser de l'espace pour une disposition multicircuit
