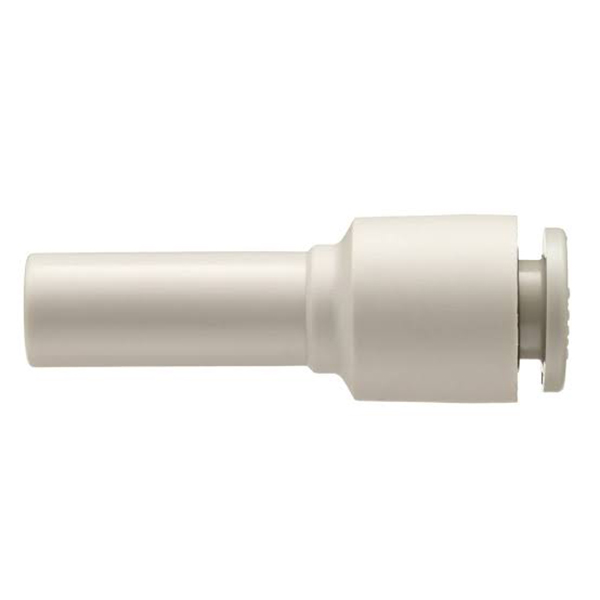

KQ2R Embout femelle à pression en plastique

Réducteur SOLH série KQ2R, raccord enfichable droit | Coupleur de tube de diamètre différent

Marque : SOLH par Richge Technology | Raccord pneumatique droit réducteur à une touche équivalent SMC KQ2R

1. Présentation du produit

     KQ2R est un raccord enfichable droit réducteur de la série KQ2, également connu sous le nom de coupleur de tube de différents diamètres. Il est spécialement conçu pour le raccordement en ligne de deux tubes d'air de diamètres extérieurs différents, l'un des accessoires réducteurs les plus couramment utilisés dans les systèmes pneumatiques.

2. Explication du modèle et de la structure

  Exemple de modèle : KQ2R06-08
     KQ2 : série de raccords instantanés SMC de 2e génération
     R : Réducteur, réduisant la structure droite
     06 : Diamètre extérieur du tube du port ① (mm, Φ6 mm)
     08 : Diamètre extérieur du tube du port ② (mm, Φ8 mm)

  Caractéristiques structurelles

     • Les deux extrémités adoptent des ports standard KQ2 à une touche ; une extrémité pour petit tube OD et l'autre pour grand tube OD avec canal d'écoulement interne droit, réalisant une connexion en ligne pour des tubes de différents diamètres.

     • Transition conique douce à l'intérieur du canal, perte de charge plus faible par rapport à l'assemblage divisé (raccord droit + réducteur séparé). Idéal pour les circuits pneumatiques sensibles au débit et aux chutes de pression.

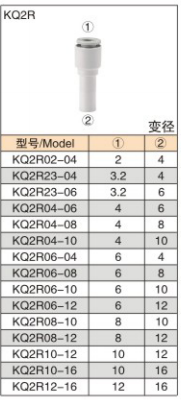

3. Tableau des spécifications complètes

4. Spécifications techniques générales (conformes à la série complète KQ2)

5. Directives de sélection et de fonctionnement

   Règle de sélection : choisissez KQ2R pour la connexion en ligne de deux tubes OD différents, aucun raccord combiné supplémentaire n'est requis.

     • L'extrémité du tube doit être coupée à plat et sans bavure. Insérez le tube à fond jusqu'à ce que vous entendiez un « clic » pour éviter les fuites d'air.

     • Pour le retrait : appuyez sur le collier de dégagement sur le port et tirez le tube vers l'extérieur ; ne tirez pas par la force brute.

     • La chute de pression augmente avec une plus grande différence de diamètre. Préférez les modèles avec une faible différence de diamètre dans des conditions de débit élevé.

6. Scénarios d'application typiques

     • Transition du diamètre du tube : convertissez le tube principal Φ8 en tube Φ6 via KQ2R06-08 pour correspondre à des cylindres de différentes tailles sans adaptateurs supplémentaires.

     • Mise à niveau de la machine : connectez le tube Φ6 de l'ancien équipement au tube Φ8 de la nouvelle machine pour plus de compatibilité, aucun remplacement complet du tube n'est nécessaire.

     • Raccordement du circuit de vide : Couplez des conduites de vide de différents diamètres. La conception à faible fuite maintient un niveau de vide stable.
