Coude enfichable à filetage mâle étendu série KQ2W

Coude enfichable à filetage mâle étendu à 90° série KQ2W SOLH | Raccord pneumatique équivalent SMC KQ2W

Marque : SOLH par Richge Technology | Coude One-Touch étendu de type L KQ2W

1. Présentation du produit

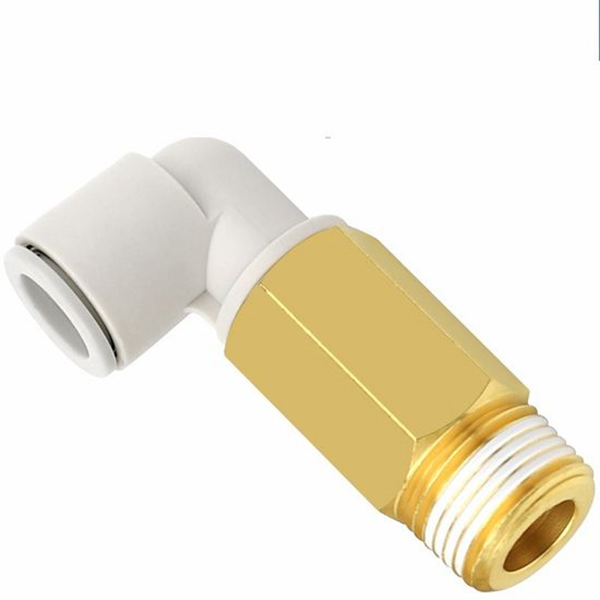

     La série KQ2W est un coude enfichable à tige allongée de type L au sein de la famille de raccords pneumatiques SOLH KQ2. Construction à angle droit de 90°. Filetage mâle à une extrémité (filetage conique impérial R/filetage fin métrique M), l'autre extrémité pour l'insertion de tubes pneumatiques PU/PA. La série comprend également la version étendue non réductrice KQ2Wxx-99, les deux extrémités étant destinées au raccordement des tubes pour l'allongement du pipeline et l'évitement d'obstacles.

     Avantage de base: La conception de la tige allongée résout les contraintes d'espace d'installation et les interférences mécaniques. Structure à une touche, insertion et retrait du tube sans outil. Corps en plastique + section filetée en laiton, anti-vieillissement, compatible avec les circuits pneumatiques et à vide. Substitut d'importation directe à la série SMC KQ2W pour les projets à l'étranger.

2. Explication du code modèle

  Format : KQ2W □□ - □□S

     KQ2W : code de série pour coude allongé de type L

     □□ : Diamètre extérieur du tube ΦD (02=2 mm,23=3,2 mm,04=4 mm,06=6 mm,08=8 mm,10=10 mm,12=12 mm,16=16 mm)

     Suffixe:01S02S/03S/04S : Filetage mâle impérial R (1/8",1/4",3/8",1/2")

     M3GM5 : Filetage mâle métrique M3×0,5 / M5×0,8
     -99 : version étendue non réductrice, raccord de tube aux deux extrémités de même diamètre, sans filetage

3. Principales spécifications techniques et matériel

4. Liste complète des modèles

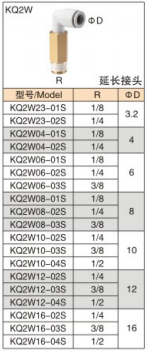

4.1 Version à filetage R impérial (filetage mâle en laiton)

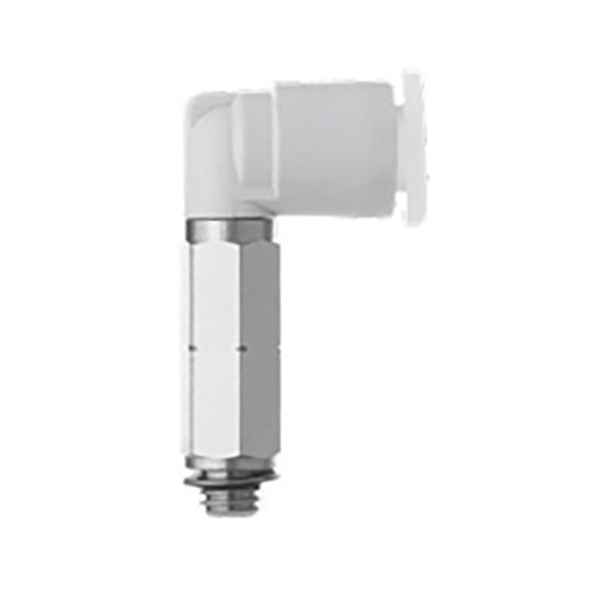

4.2 Version à filetage métrique M

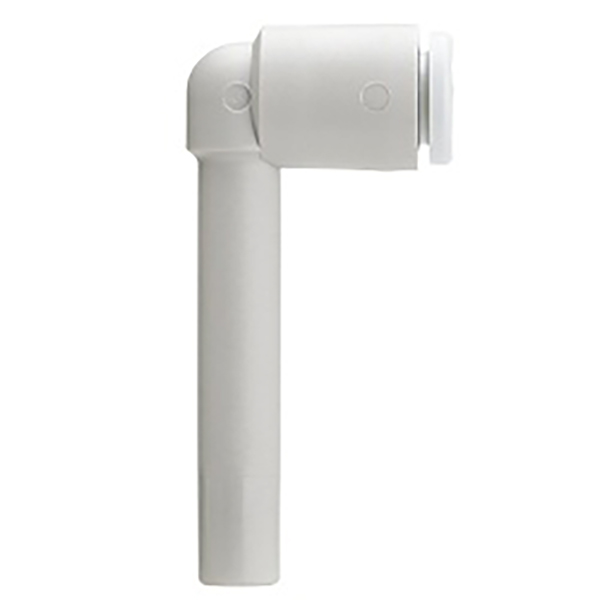

4.3 Version étendue non réductrice (tube à tube, sans filetage)

5. Scénarios d'application

     • Éviter les interférences mécaniques pour les cylindres, les générateurs de vide et les électrovannes ; étendre et rediriger la direction du pipeline

     • Acheminement des tubes étendu à 90° pour les circuits à ventouses robotisés dans les lignes d'automatisation compactes

     • Remplacement Direct du SMC KQ2W d'origine, substitution des importations pour réduire les coûts

6. Notes d'installation

      • Coupez le tube verticalement et à plat, insérez-le entièrement vers le bas pour garantir l'étanchéité.

     • Le ruban PTFE peut être enroulé sur des fils ; ne serrez pas trop les filetages pour éviter la fissuration du corps du raccord.

     • Retrait du tube : appuyez simultanément sur l'anneau de dégagement blanc et tirez le tube vers l'extérieur.
