Raccords instantanés multivoies réducteurs série KQ2X/KQ2XD

Série SOLH KQ2X / KQ2XD Réducteur en Y et raccord enfichable multivoies | Séparateur pneumatique équivalent SMC

Marque : SOLH par Richge Technology | SMC KQ2X / KQ2XD Réducteur de remplacement en Y et répartiteur enfichable à 4 voies

1. Présentation du produit

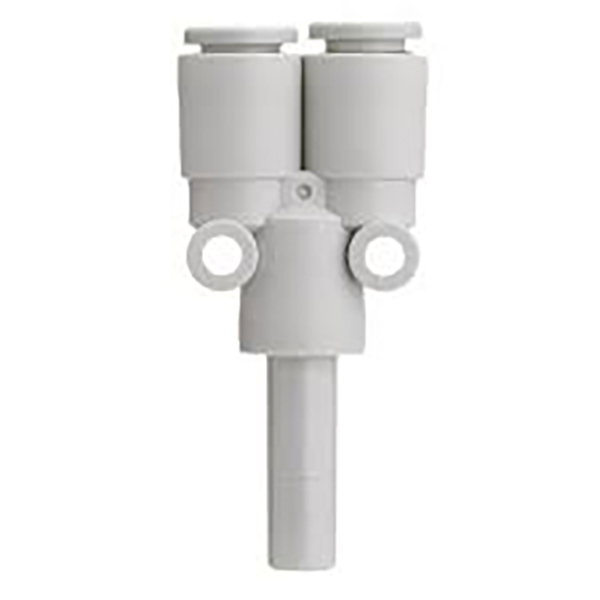

Série KQ2X : Réducteur de répartiteur de type Y, 1 entrée 2 sorties

     KQ2X est un raccord instantané réducteur 1 à 2 en forme de Y. Le port ② est un port à tige unique ; Le port ① se compose de deux ports push-in identiques. Il divise un flux d'air entrant en deux sorties de diamètre égal avec des tailles de tubes d'entrée et de sortie différentes, réalisant ainsi une réduction et un branchement de pipeline pour les circuits pneumatiques et la distribution de conduites de vide.

     Matériel: Corps en plastique PBT, bagues d'étanchéité NBR. Compatible avec les tubes pneumatiques PU/PA. Assemblage rapide par pression, aucun ruban PTFE requis.

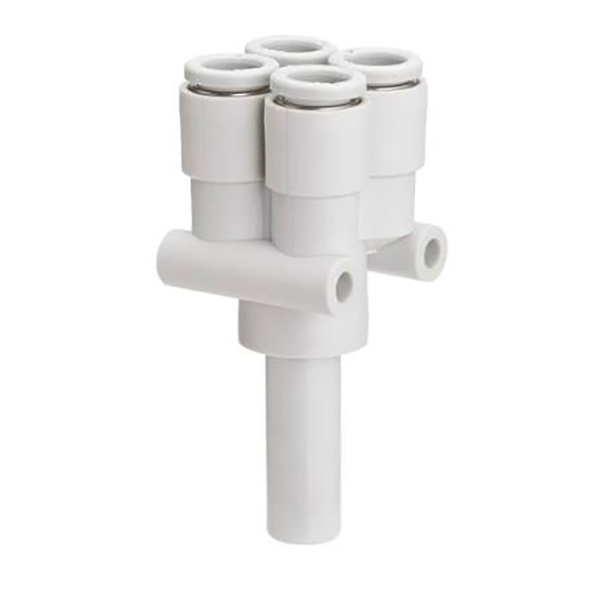

Série KQ2XD : répartiteur 4 voies de type croisé, 1 entrée 4 sorties

     KQ2XD est un raccord enfichable multiport réducteur 1 à 4. Le port ② est un port à tige unique ; Le port ① fournit quatre ports push-in identiques. Il divise une alimentation en air en quatre branches de diamètre égal avec une conception réductrice, économisant ainsi de l'espace de montage. Idéal pour le vide miniature multi-stations ou la distribution pneumatique.

Matériau identique au KQ2X : corps PBT + joints NBR, structure push-in, compatible avec les circuits respiratoires en PU et nylon.

2. Explication du code modèle

Série KQ2X

  Format : KQ2XXX-XX
     Deux premiers chiffres : diamètre extérieur du tube de deux ports de dérivation (Port ①)
     Deux derniers chiffres : diamètre extérieur de la tige du port d'entrée principal (port ②)
     Exemple : KQ2X04-06 → Port ① : deux ports push-in × Φ4 ; Port ② : tige Φ6

Série KQ2XD

   Format : KQ2XDXX-XX
     Deux premiers chiffres : diamètre extérieur du tube de quatre ports de dérivation (Port ①)
     Deux derniers chiffres : diamètre extérieur de la tige du port d'entrée principal (port ②)
     Exemple : KQ2XD04-06 → Quatre ports × Φ4 au port ① ; Port ② : tige Φ6

3. Principales spécifications techniques et guide d'installation

Instructions d'installation

     • Coupez le tube carrément et verticalement, insérez-le entièrement dans le raccord jusqu'à ce qu'il soit en place.

     • Pour retirer le tube : appuyez d'abord sur la bague de dégagement, puis retirez le tube.

Guide de différenciation

     • KQ2X : 1 entrée, 2 sorties (répartiteur 2 voies de type Y)

     • KQ2XD : 1 entrée, 4 sorties (répartiteur croisé 4 voies)

Scénarios d'application

     • Distribution de circuit de vide pour plusieurs ventouses en automatisme

     • Branchement pneumatique pour petits gabarits, équipements 3C et d'emballage

     • Collecteur compact pour modules de vide miniatures multistations

     • Séparation robotique de la conduite d'air d'un effecteur terminal avec un encombrement réduit
