Raccords instantanés rotatifs pivotants séries KS/KX

Raccords instantanés rotatifs pivotants série SOLH KS/KX

Marque : SOLH par Richge Technology | Union rotative pneumatique rotative à 360°

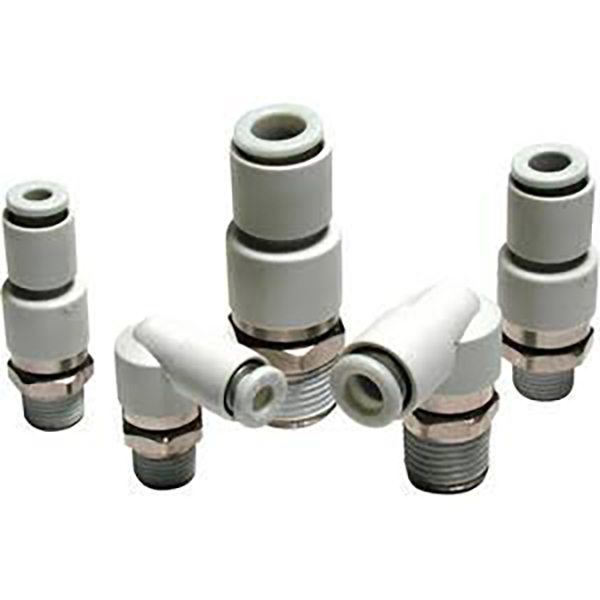

1. Présentation du produit

  Les séries KS/KX sont des raccords instantanés rotatifs et pivotants conçus pour les applications de rotation continue et d'oscillation à 360° telles que les manipulateurs robotisés, les tables rotatives et les extrémités de cylindres oscillants. Ils empêchent le circuit respiratoire de s'emmêler, de se tordre ou de se séparer pendant le mouvement.

     • KS = Type pivotant standard (un seul roulement à billes)

     • KX = Type pivotant à grande vitesse (double roulements à billes)

2. Différence fondamentale : KS contre KX

     • Type standard KS: Roulement à billes unique, faible couple. Vitesse maximale : 500 tr/min (φ4/φ6), 400 tr/min (φ8), 300 tr/min (φ10), 250 tr/min (φ12). Convient pour l'oscillation à vitesse moyenne-basse et la rotation intermittente.

     • Type KX haute vitesse: Double roulements à billes, couple ultra-faible, rotation plus douce. Vitesse maximale : 1 500 tr/min (φ4/φ6), 1 200 tr/min (φ8), 1 000 tr/min (φ10/φ12). Convient pour une rotation continue à grande vitesse et des oscillations fréquentes.

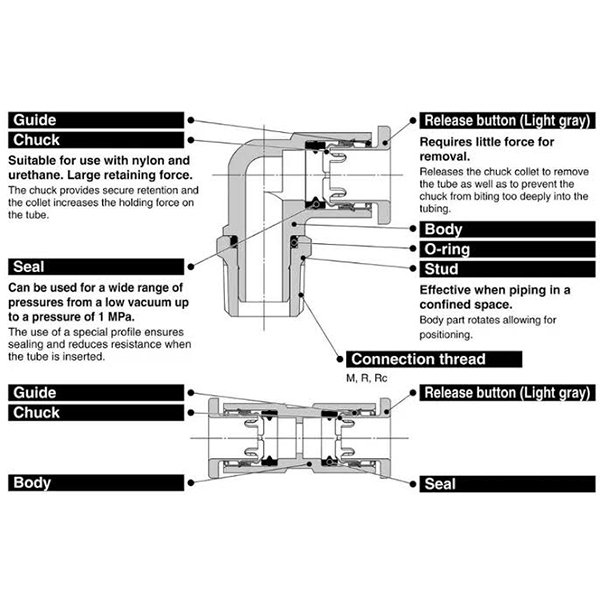

3. Fonctionnalités principales

     • ✅ Rotation libre à 360°: L'ensemble de roulement intégré élimine les nœuds et la torsion des tubes aux extrémités rotatives.

     • ✅ Faible couple de rotation: Seulement 0,006～0,022 N·m à 0,5 MPa, charge supplémentaire minimale sur les axes de mouvement.

     • ✅ Structure interne anti-rotation: Empêche le tube de tourner avec le raccord et prolonge la durée de vie du tube.

     • ✅ Construction sans cuivre: Nickelage autocatalytique, utilisable dans les environnements restreints en cuivre (semi-conducteur, agroalimentaire, médical).

     • ✅ Push-to-Connect: Compatible avec les tubes en PU, nylon et nylon souple φ4/φ6/φ8/φ10/φ12. Verrouillage automatique lors de l'insertion, appuyez sur le collier pour une libération rapide.

     • ✅ Compatible sous vide: −100 kPa ~ 1,0 MPa (Non recommandé pour le maintien du vide critique en raison de fuites inhérentes mineures).

     • ✅ Mastic pré-enduit pour filetage (suffixe S): Option standard ; aucun ruban PTFE requis lors de l’installation.

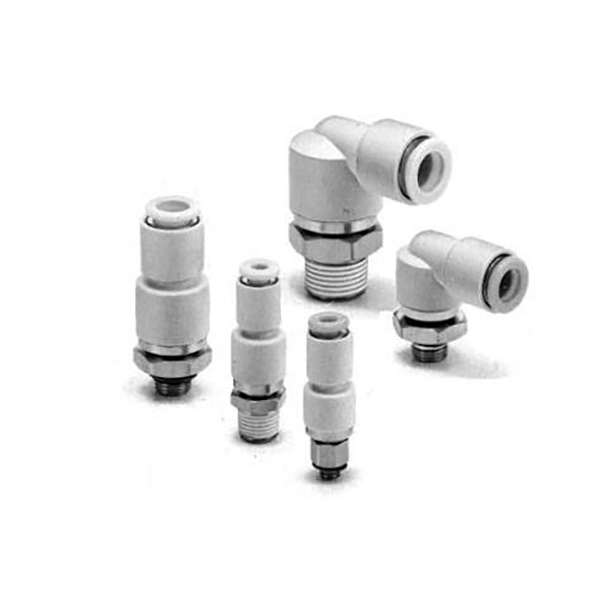

4. Nom du modèle et exemples

  Série standard KS

     • KSH06-02S : Droit (H), tube φ6, filetage R1/4, mastic pré-appliqué (S)

     • KSL08-01S : Coude (L), tube φ8, filetage R1/8, mastic pré-appliqué (S)

  Série KX haute vitesse

     • KXH04-M5 : Droit (H), tube φ4, filetage métrique M5×0,8

     • KXL10-03S : Coude (L), tube φ10, filetage R3/8, mastic pré-appliqué (S)

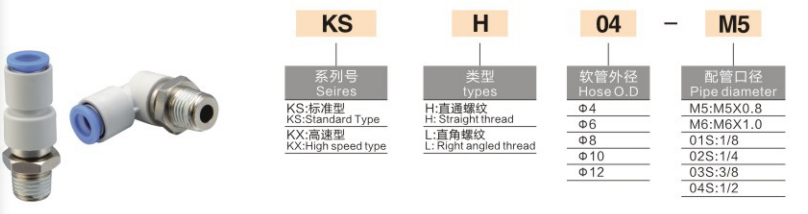

  Règle de dénomination

5. Spécifications techniques

Paramètres communs

Couple de rotation à 0,5 MPa (N·m)

Vitesse de rotation maximale (tr/min)

6. Scénarios d'application

     1. Poignet/articulation du robot : empêche les tubes de s'emmêler sur les effecteurs d'extrémité rotatifs du robot.

     2. Tables à index rotatifs : Alimentation en air continue à 360° pour les platines tournantes à grande vitesse.

     3. Extrémités du cylindre oscillant : mécanismes à bascule et à bascule pour libérer les contraintes de torsion sur les conduites d'air.

     4. Automatisation générale : Unités pneumatiques à oscillations fréquentes et rotation intermittente.

7. Raccords instantanés KS / KX vs KQ ordinaires

8. Guide de sélection

     • Oscillation à basse vitesse (≤500 tr/min) →KS, meilleur rapport coût/performance

     • Rotation continue à grande vitesse (>500 tr/min) →KX, double roulement pour une durée de vie plus longue

     • Environnements sans cuivre et sensibles au vide → Préférer KS / KX
