Générateur de vide multi-étages série PBM/PBX

Mini éjecteur sous vide multi-étages multi-énergie série PBM/PBX | Générateur de vide empilable de style Piab

Marque : SOLH par Richge Technology | Générateur de vide Venturi ultra-mince empilable à 2 étages

1. Présentation du produit

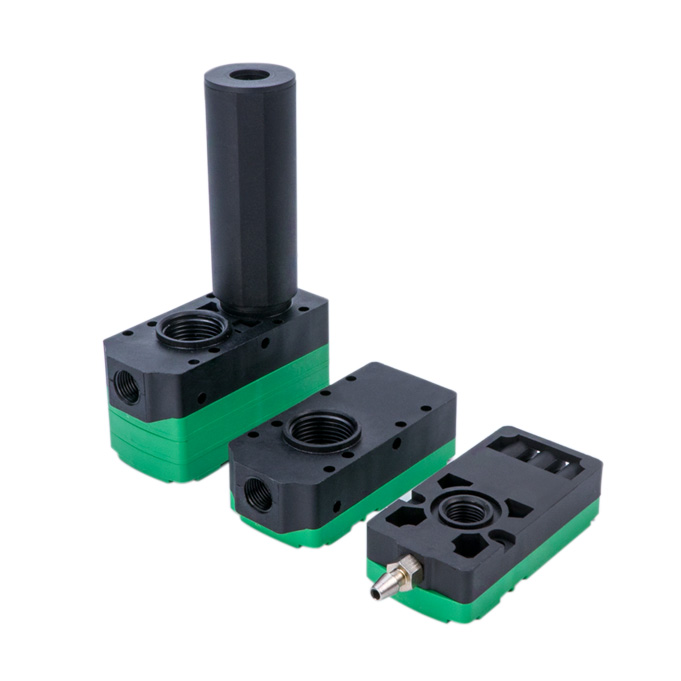

   Les PBM / PBX sont des mini générateurs de vide multi-étages à diffusion à deux étages de style Piab, également connus sous le nom de générateurs de vide multi-énergies. Ils adoptent une conception modulaire empilable avec un corps ultra-mince et léger. PBM est une version standard avec silencieux intégré, tandis que PBX est un type de silencieux externe composé. Trois versions fonctionnelles disponibles : Type A sans vanne, Type B avec vanne d'alimentation, Modèle intégré multi-énergies de Type C.

  Positionnement du noyau : empreinte compacte, faible consommation d'air et grand débit d'aspiration. Prend en charge l'empilage de collecteurs multicouches avec contrôle indépendant pour plusieurs ventouses. Idéal pour les robots EOAT, la palettisation et les pièces poreuses avec ventouses en mousse.

      • PBM Standard Mini: Silencieux intégré, corps mince, faible bruit, adapté pour une unité individuelle ou un assemblage empilé

      • Type composé PBX X-mini: Cartouche de silencieux externe amovible, vide ultime plus élevé, débit plus important et meilleure dissipation thermique, conçue pour un fonctionnement continu à cycle élevé

  Catégories de taille : 5/10/20/30. Le nombre représente la puissance nominale équivalente de la pompe à vide (0,05 ~ 0,3 kW). Versions fonctionnelles : A sans vanne de base, B vanne d'alimentation intégrée, C modèle full multi-énergie (vanne d'alimentation + vanne de rupture + détection de dépression + papillon de coupure de vide réglable).

2. Règle de codage du modèle

  Exemple : PBM10-B-K15L-FN / PBX20-C-K15M-FR

     • PBM/PBX

￮ PBM : Type mini standard avec silencieux intégré

￮ PBX : Type composé X-mini avec cartouche de silencieux externe

     • 10: Code taille (5/10/20/30)

￮ 5 : Micro petit débit, composants minuscules

￮ 10 : Débit petit-moyen, petites pièces 3C

￮ 20 : Best-seller débit moyen, ventouse carton, film & mousse

￮ 30 : Grand débit, feuille poreuse de grande surface et palettisation

     • ABC: Version fonctionnelle

￮ A : Unité de base sans vanne, corps de générateur uniquement, contrôlé par électrovanne externe

￮ B : version à vanne unique, électrovanne d'alimentation intégrée, vanne de maintien de pression unidirectionnelle en option, libération naturelle du vide

￮ C: version multi-énergie complète, vanne d'alimentation + vanne de coupure de vide + vacuostat numérique + papillon de soufflage réglable

     • K1: Code de combinaison de vanne, K1 = vanne d'alimentation normalement fermée + vanne de coupure normalement fermée

     • 5/6: Tension de bobine : 5 = DC24 V, 6 = DC12 V.

     • L/H: Spécification du fil

     • FR: Sortie pressostat (NPN/PNP, unité en option kPa/inHg)

  Exemple de commande : PBM20-C. Définition : Silencieux encastrable standard PBM taille 20, modèle full multi-énergies Type C, vanne d'alimentation & de coupure intégrée, coupure de vide réglable et alarme de détection de dépression.

3. Différence de base entre PBM et PBX

4. Comparaison des fonctions des versions ABC

5. Résumé des spécifications techniques

  Performance à une pression d'alimentation de 0,5 MPa

6. Guide de sélection

  Choisissez PBM ou PBX

     • ✅ PBM: Espace d'installation limité, robot EOAT, cycle intermittent régulier, aucun silencieux saillant requis

     • ✅ PBX: Ventouse en mousse, carton poreux, fonctionnement continu long, débit et vide plus élevés requis

  Sélectionnez la version A / B / C

     • ✅ Version C Multi-Énergies: Application robot, déclenchement rapide du soufflage + alarme de détection de pièce manquante, réduction des vannes et tuyauteries externes (de préférence)

     • ✅ VersionB: Budget limité, pas de dégagement du vide de soufflage, pièce libérée par son propre poids

     • ✅ Version A: Luminaire fixe avec électrovanne externe existante, coût d'approvisionnement le plus bas

  Fonctionnalité de collecteur empilable (avantage clé du PBM/PBX)

     PBM5 peut empiler jusqu'à 16 couches ; PBM10 prend en charge jusqu'à 12 couches. Le PBX partage la même capacité d'empilage. Chaque couche possède un circuit de vide indépendant sans interférence mutuelle, partageant une alimentation en air principale. Meilleur choix pour les modules de transfert multi-stations et multi-buses.

     Matériau du joint : NBR pour les conditions générales ; FKM pour environnements corrosifs alimentaires ou acides/alcalis.

7. Circuit pneumatique pour modèle multi-énergie de type C

     Source d'air → Filtre à air AFC (brouillard d'huile interdit) → Régulateur de pression AR → Port d'alimentation en air PBM/PBX-C ; Port d'aspiration → filtre à vide ZFC → ventouse. Deux fils de signal DC24V se connectent au PLC : un pour le contrôle de l'adsorption sous vide, l'autre pour la coupure du vide de soufflage réglable. Signal de retour de vide utilisé pour la détection de pièce manquante/chute.

8. Remarques sur l'opération

     • L'alimentation en air doit être sèche et filtrée, lubrificateur par brouillard d'huile interdit. La contamination par l'huile obstruera les buses à deux étages.

     • Le filtre à vide ZFC doit être installé dans la canalisation à vide. La poussière bloque facilement les buses et réduit la force d'aspiration.

     • La cartouche de silencieux externe PBX doit être entièrement installée ; le retirer provoque un bruit extrêmement fort.

     • Réglez lentement l'accélérateur à coupure sous vide de type C. Une ouverture excessive enlèvera les films fins et les pièces en papier.

     • Pour un assemblage de collecteurs empilés à plusieurs unités, agrandissez le tuyau d'alimentation en air principal pour stabiliser la pression pour toutes les unités.

     • Large tolérance de température ; assurez-vous qu'il n'y a pas de givrage sur la source d'air dans des conditions de basse température.
