Amortisseur hydraulique non réglable série RB RBQ

Amortisseur hydraulique non réglable série SOLH RB | Amortisseur de remplacement standard SMC

Marque : SOLH par Richge Technology | Amortisseur hydraulique à orifice fixe équivalent SMC RB

1. Présentation du produit

  Les séries SOLH RB sontamortisseurs hydrauliques non réglables suivant la norme SMC. Il convertit l'énergie cinétique d'impact en énergie thermique via une structure d'étranglement poreuse interne. Aucun réglage requis, prêt pour une installation directe. Largement utilisé pour l'amortissement de fin de course, la réduction du bruit et l'anti-collision des vérins pneumatiques, des glissières linéaires et des mécanismes rotatifs.

2. Fonctionnalités principales

     • Aucun ajustement nécessaire: Étranglement intégré à plusieurs étages, performances stables, de la charge légère à basse vitesse à la charge lourde à grande vitesse après une installation unique.

     • Conception compacte: Corps court avec fixation filetée. Permet un désalignement de montage jusqu'à ±5°, capable d'absorber l'énergie de rotation des actionneurs rotatifs.

     • Boîtier rigide: Peut servir de butée mécanique sans limite extra dure. Ressort de rappel intégré.

     • Longue durée de vie: Construction entièrement fermée avec joint d'huile pour la protection contre la poussière. Plage de vitesse d'impact : 0,05 ~ 5 m/s.

3. Classification des sous-séries SOLH

4. Tableau de référence des modèles RB/RBC populaires

Modèle	Fil	Course (mm)	Énergie d'absorption (J)	Application recommandée
RB0604	M6 × 0,75	4	0.5～0.98	Micro cylindre, table coulissante miniature
RB0805	M8 × 1,0	5	1.96	Φ6～Cylindre pneumatique Φ12
RB1006	M10 × 1,0	6	3.92	Φ16～Cylindre pneumatique Φ20
RB1412	M14×1,5	12	19.6	Φ32～Cylindre pneumatique Φ40
RB2015	M20 × 1,5	15	58.8	Φ50～Cylindre pneumatique Φ63
RB2725	M27 × 1,5	25	147	Φ80～Cylindre pneumatique Φ125

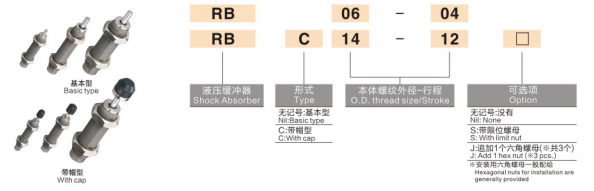

5. Règle de codage du modèle

  Exemple : RB1412
    • RB = Amortisseur hydraulique série standard
    • 14 = Taille du filetage M14×1,5
    •12 = Course du tampon 12 mm

6. Directives de sélection

     • Calculer l'énergie d'absorption: E = ½mv² + poussée × course. Sélectionnez un modèle dont l'énergie nominale ≥ valeur calculée.

     • Faire correspondre correctement le trait: La course du tampon doit être plus courte que la course totale du mécanisme mobile pour éviter un impact vers le bas.

     • Vitesse d'impact: Plage de travail standard 0,05～5 m/s. Contactez-nous pour une version renforcée pour les applications ultra-haute vitesse.

     • Sélection de l'environnement: Choisissez RBL pour le fluide de coupe/environnement humide ; choisissez RBC avec capuchon pour les conditions de forte poussière.

     • Limite de désalignement: Angle excentrique maximum autorisé ≤5°. Installez un joint flottant si le désalignement dépasse cette valeur.

7. Installation et précautions

     • Appliquez une petite quantité de frein-fil anaérobie sur les fils. N'utilisez PAS de ruban PTFE, car cela pourrait bloquer l'orifice d'étranglement.

     • Fourni avec deux écrous de blocage hexagonaux et un écrou d'arrêt pour anti-desserrage.

     • Montable horizontalement, verticalement ou à n'importe quel angle ; la tige du piston doit être orientée vers la direction de l'impact.

     • Température de fonctionnement : −10 ℃ ~ +80 ℃. Évitez le glaçage à basse température.

8. Avantage du remplacement SOLH

   La série SOLH RB copie entièrement le code du modèle SMC, les dimensions et les paramètres de performance, remplacement direct des amortisseurs importés, avec un prix compétitif et un délai de livraison plus court, idéal pour la réduction des coûts d'équipement de masse.
     •RB0805 → Remplacer AC0805
     •RB1412 → Remplacer AC1412
