Série de raccords

Le raccord de cloison SOLH KQ2E est un raccord pneumatique instantané à montage sur panneau interchangeable avec SMC KQ2E. Conçu pour les conduites pneumatiques traversant les panneaux d'équipement, les armoires de commande et les cloisons de salle blanche. Il existe trois variantes structurelles : une cloison à double tube standard, une mini cloison compacte en J et une cloison à filetage femelle sur tube. Équipé d'un contre-écrou en laiton nickelé pour une fixation sécurisée du panneau, faible chute de pression, prend en charge les systèmes d'air comprimé et de vide, compatible avec les tubes en PU, nylon et PTFE pour les machines d'automatisation.

SOLH KQ2U et KQ2UD sont des connecteurs de collecteur enfichables multiports de style Y au sein de la famille de raccords pneumatiques KQ2, remplaçant directement les SMC KQ2U/KQ2UD. KQ2U est un répartiteur en Y 1 entrée 2 sorties, et KQ2UD est un distributeur d'air compact 1 entrée 4 sorties. Disponible en versions filetage mâle, diamètre égal et réduction. Construits avec un corps PBT et un joint NBR, ces raccords rapides prennent en charge les systèmes à air comprimé et à vide. Largement utilisé pour l'alimentation en air centralisée des réseaux de ventouses à vide, des appareils d'automatisation multicylindres, des machines 3C et d'emballage.

Les séries SOLH KQ2X et KQ2XD réduisent les séparateurs pneumatiques multidirectionnels, interchangeables avec SMC KQ2X/KQ2XD. KQ2X est un connecteur de dérivation réducteur 1 à 2 de type Y ; KQ2XD est un raccord de collecteur 1 entrée 4 sorties de style croisé. Construit avec un corps PBT et des joints NBR, prenant en charge le service sous vide et à air comprimé, compatible avec les tubes en nylon PU et PA. Conçu pour les appareils d'automatisation compacts, la distribution de vide à plusieurs ventouses et la tuyauterie d'air des effecteurs terminaux robotisés.

Les raccords instantanés droits à tige KQ2N sont des connecteurs pneumatiques à une touche conçus pour remplacer la série SMC KQ2N. Dotés de variantes de filetage mâle, de tige de diamètre égal et de tige réductrice, ces raccords permettent un assemblage rapide de tubes sans outil pour les tubes PU et PA. Convient aux conduites d'air comprimé et de vide dans les équipements d'automatisation, la manipulation robotisée et les applications de fixation pneumatique. Le corps en PBT associé à des filetages en laiton nickelé offre une étanchéité stable entre 0 ℃ et 60 ℃ de température de fonctionnement.

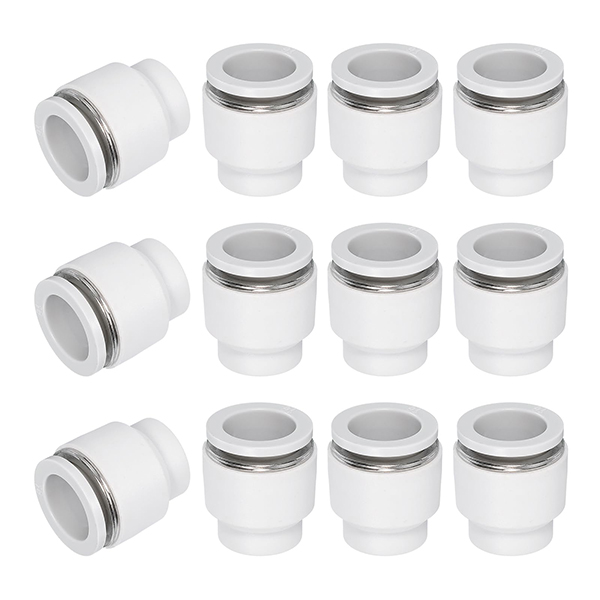

Les bouchons enfichables KQ2C sont des bouchons de tube dédiés aux raccords pneumatiques à une touche SOLH KQ2, conçus comme des alternatives à installer au SMC KQ2C. Dotés d'une insertion sans outil, les capuchons se verrouillent dans les ports enfichables inutilisés pour obtenir une étanchéité fiable pour les circuits de vide et d'air comprimé. Construits avec un corps en PBT et une bague d'étanchéité en NBR, ils couvrent les tailles Φ2 à Φ16. Largement utilisé pour la mise en service d'équipements, la fermeture de ports de rechange de collecteurs et l'isolation temporaire de circuits dans les machines d'automatisation, les îlots de vannes et les systèmes de vide.

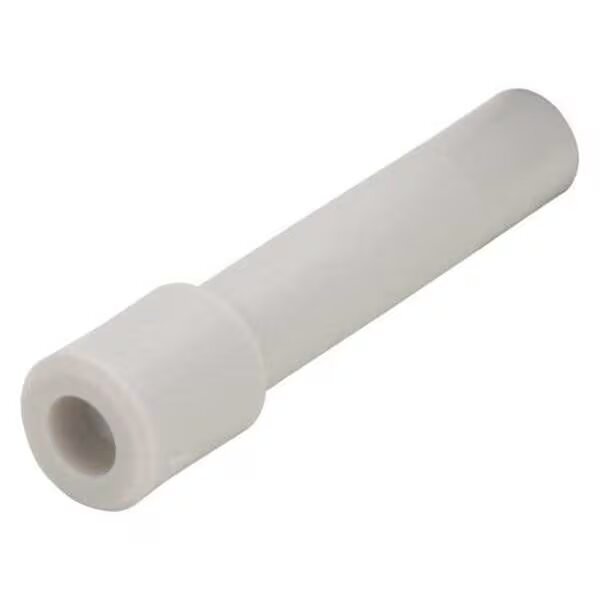

Le bouchon enfichable KQ2P est un bouchon de tube dédié aux raccords pneumatiques à une touche SOLH KQ2, interchangeable avec SMC KQ2P. Il est inséré directement dans les ports des tubes de raccord pour une étanchéité temporaire ou permanente et des tests de pression. Fabriqué à partir d'un corps PBT+PP et d'un joint NBR résistant à l'huile, il fonctionne entre -5 ℃~+60 ℃ sur les systèmes à vide et à air comprimé. Contrairement au capuchon de protection extérieur KQ2C, le KQ2P scelle le passage d'air interne. Réutilisable et compact, largement adopté pour le blocage des ports inactifs dans les circuits pneumatiques d'automatisation.

Le raccord enfichable droit de réduction KQ2R est un coupleur de tube de différents diamètres de la série KQ2, conçu pour remplacer le SMC KQ2R. Les deux extrémités sont dotées de ports standard à une touche pour connecter deux tubes à air de diamètres extérieurs différents. Son passage interne conique et lisse offre une perte de charge plus faible que la combinaison de raccords séparés. Construit avec un corps PBT, une bague de préhension en acier inoxydable SUS304 et un joint NBR, il prend en charge le service d'air comprimé et de vide de -5 ℃ à +60 ℃. Plusieurs tailles couvrent les transitions de tubes Φ2 ~ Φ16, couramment utilisées pour la modification des circuits pneumatiques et la conversion du diamètre des conduites de vide dans les machines d'automatisation.

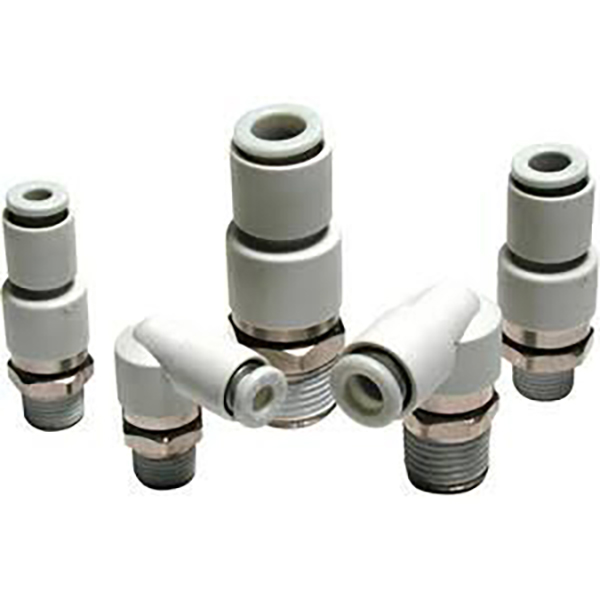

Raccords instantanés rotatifs pivotants SOLH KS / KX, raccord rotatif pneumatique à faible couple pour poignets de robots et tables rotatives. Roulement unique KS pour une oscillation à faible vitesse, roulement double KX pour une rotation continue à grande vitesse. Construction nickelée sans cuivre, compatible sous vide, conception anti-emmêlement. Stocké en masse par Richge Technology, largement adopté dans les projets d'automatisation, d'alimentation et de semi-conducteurs en tant que raccords rotatifs équivalents SMC.

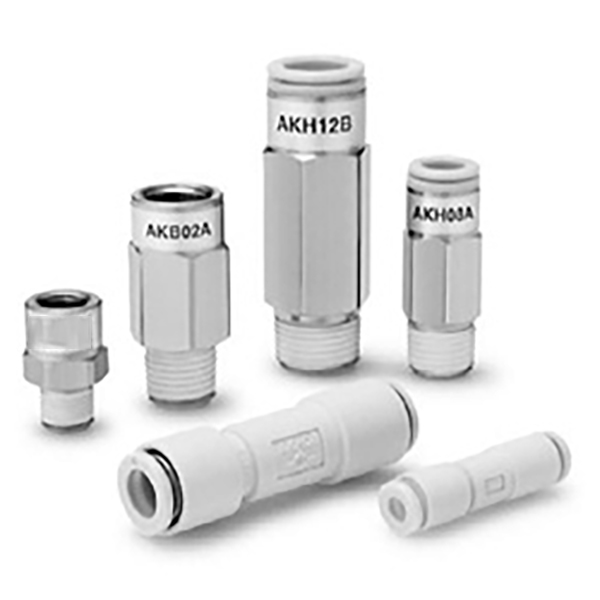

Clapet anti-retour à raccord rapide de type manchon SOLH AKH / AKB, clapet anti-retour pneumatique intégré combiné à un raccord instantané. Pression de fissuration ultra-faible de 5 kPa pour un anti-reflux sous vide et un maintien de la pression du cylindre. AKH pour connexion double tube, manchon fileté AKB pour protection du port. Corps PBT avec mâchoires SUS304, largement utilisé dans les circuits générateurs de vide. Richge fournit des clapets anti-retour en stock en tant que composants anti-retour pneumatiques fiables.
