Raccords instantanés en T de dérivation série KQ2D

Raccords instantanés en Té de dérivation de type Y série SOLH KQ2D | Répartiteurs pneumatiques 1 à 2 équivalents SMC KQ2D

Marque : SOLH par Richge Technology | Raccords en T pneumatiques à une touche de type Y KQ2D

1. Présentation du produit

     La série KQ2D est un raccord enfichable en té de dérivation de type Y appartenant à la famille de raccords pneumatiques instantanés KQ2 complets SOLH. Adoptant une conception de connexion sans outil, il divise efficacement une source d'air en deux circuits d'air parallèles pour les systèmes pneumatiques d'automatisation.

     Classification structurelle: Structure bifurquée en forme de Y 1 entrée 2 sorties, disponible en trois types : té en Y à tube de diamètre égal, té en Y à filetage R conique impérial et té en Y à filetage M fin métrique.

     Matériel et compatibilité: Corps en PBT haute résistance, griffes de retenue en acier inoxydable, bagues d'étanchéité en caoutchouc nitrile NBR. Compatible avec les tubes en polyuréthane PU et les tubes en nylon PA, à double usage pour les canalisations d'air comprimé à pression positive et à pression négative sous vide.

2. Liste complète de classification et de spécifications des modèles

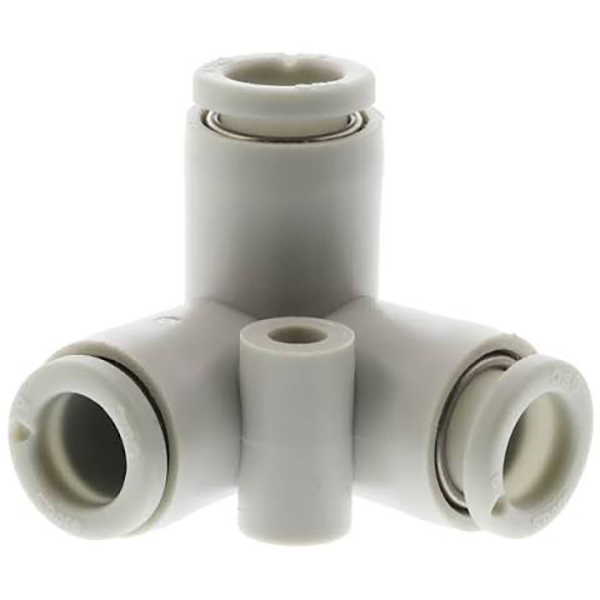

2.1 Té en Y de diamètre égal (KQ2Dxx-00, 3 voies sans filetage de même taille)

Les trois ports adoptent un diamètre de tube identique et une conception sans filetage pour une distribution d'air équilibrée 1 à 2 dans les systèmes de canalisations de mêmes spécifications.

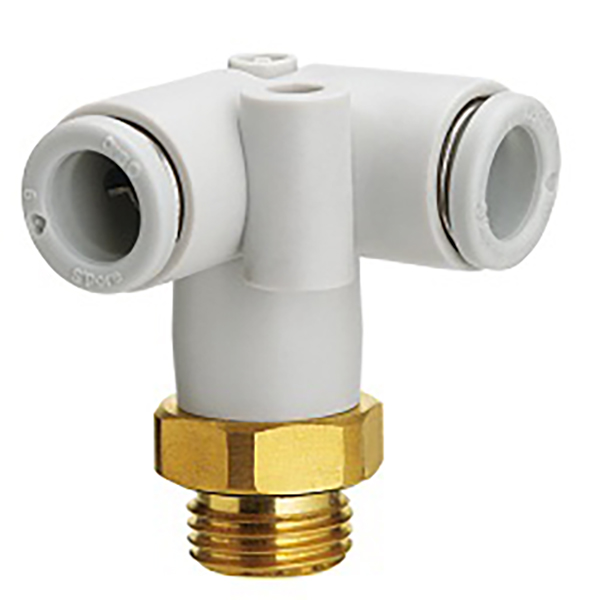

2.2 Té R Y à filetage mâle conique impérial (entrée filetée inférieure, sorties à double tube)

Filetage mâle conique impérial R inférieur pour l'entrée de la source d'air, deux ports supérieurs parallèles enfichables pour le raccordement du tube, adapté à l'installation filetée et au branchement fixe de la source d'air.

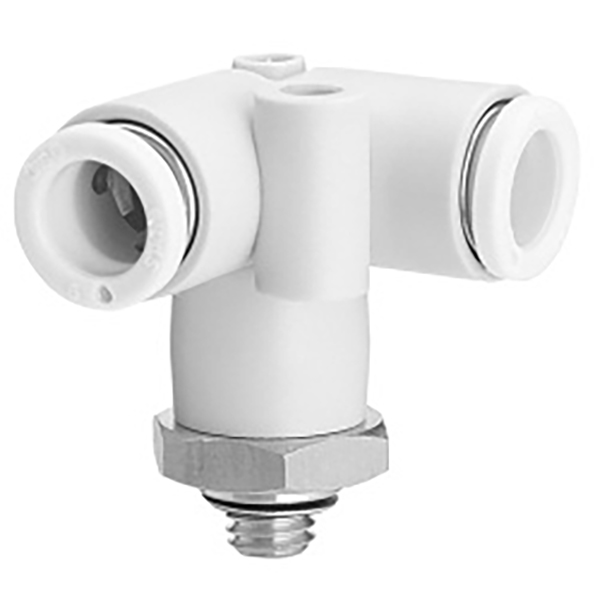

Té M Y à filetage mâle fin métrique 2.3 (entrée filetée inférieure M, sorties à double tube)

Filetage mâle fin métrique de précision inférieure, structure compacte pour modules pneumatiques miniatures et tuyauterie d'équipement d'automatisation dans de petits espaces.

3. Spécifications techniques

4. Scénarios d'application

     • Distribution de sources d'air 1 à 2 pour les lignes de production automatisées et les circuits pneumatiques des luminaires

     • Alimentation en air synchrone à double ventouse pour les systèmes de vide à effecteurs robotisés

     • Division de pipeline parallèle pour un fonctionnement synchrone à deux cylindres

     • Acheminement des tubes compact et ordonné pour les équipements pneumatiques à espace étroit

5. Guide de sélection : KQ2D Y-Tee vs KQ2T T-Tee

     • Té de type Y KQ2D: Adopte une bifurcation lisse en forme de Y avec deux sorties parallèles. Présente une turbulence du flux d’air plus faible et une chute de pression plus faible, offrant une distribution du flux d’air plus équilibrée. Optimisé pour les espaces d'installation étroits et le routage des tubes parallèles du même côté, parfaitement adapté aux ventouses synchrones doubles et aux systèmes à double cylindre.

     • Té de type T KQ2T: Structure classique orthogonale en forme de T avec ramification latérale verticale. Conçu pour une dérivation latérale verticale standard de 90°, idéal pour les configurations régulières de machines et les scénarios de branchement latéral de pipeline principal.

     • Conseil de sélection: ChoisirKQ2D pour les espaces étroits et les tubes dispersés parallèles du même côté ; ChoisirKQ2T pour la sortie latérale verticale du pipeline et la disposition traditionnelle des embranchements à angle droit.
