Raccord instantané droit série KQ2N

Raccord instantané droit série SOLH KQ2N | Connecteur droit pneumatique à tige

Marque : SOLH par Richge Technology | Raccord instantané droit à tige équivalente SMC KQ2N

1. Présentation du produit

   KQ2N est un raccord pneumatique droit à tige. Une extrémité est un filetage mâle ou une tige, l'autre extrémité accepte les tubes à air PU/PA. Il s'agit d'un remplacement direct des raccords instantanés de la série SMC KQ2N. Largement utilisé dans les circuits pneumatiques et les canalisations sous vide. Installation sans outil, appuyez simplement sur le collier de dégagement pour insérer ou retirer le tube rapidement.

   Quatre types structurels disponibles :

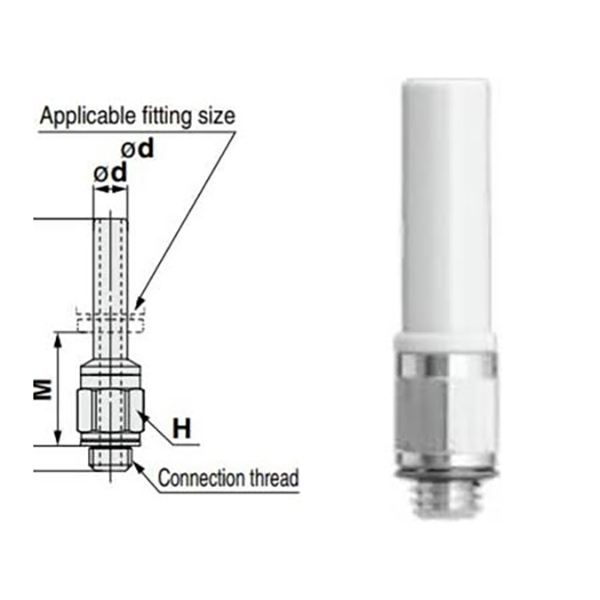

      Type de tige à filetage mâle (filetage M : M5)

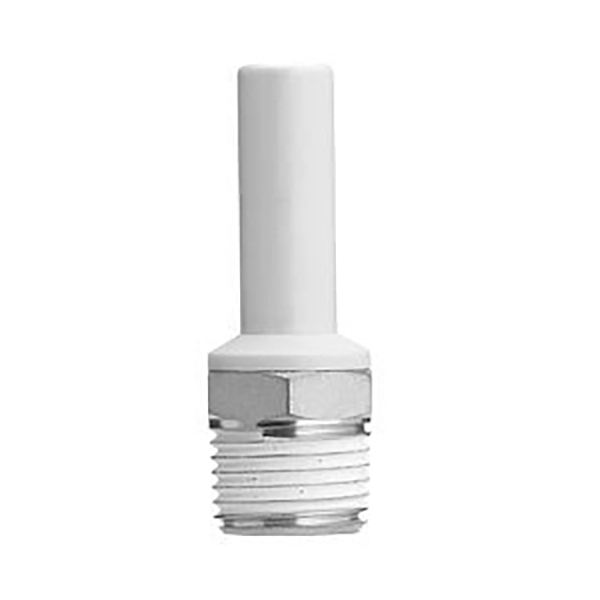

      Type de tige à filetage mâle (filetage impérial conique R : 1/8,1/4,3/8)

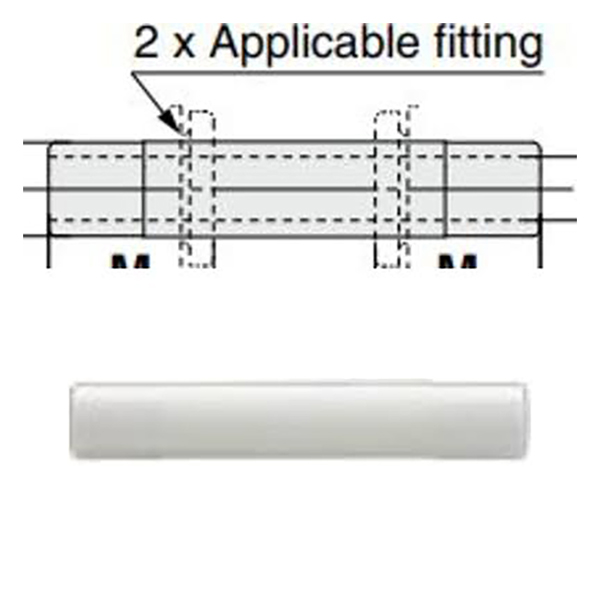

     • Tige droite de même diamètre (suffixe -99) : les deux extrémités ont le même diamètre extérieur de tige

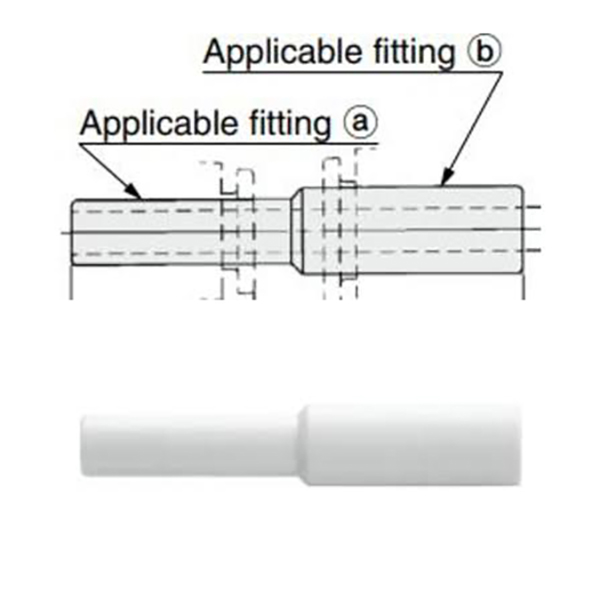

     • Raccord droit à tige réductrice : deux tiges avec des diamètres extérieurs différents pour la transition de taille

2. Explication du code modèle

  Exemple : KQ2N04-M5

     • KQ2N : code de série, raccord droit à tige

     • 04 : Diamètre extérieur du tube Φ4 mm du côté push-in

     • M5 / 01S / 02S : spécification du filetage mâle

     • -99 : Raccord droit à tige de même diamètre

     • 04-06 : Raccord de tige réductrice, ①Φ4 → ②Φ6

3. Principales spécifications techniques

4. Liste complète des modèles

4.1 Version à filetage mâle métrique M

4.2 Version à filetage mâle conique impérial R

4.3 Tige droite de même diamètre (série -99)

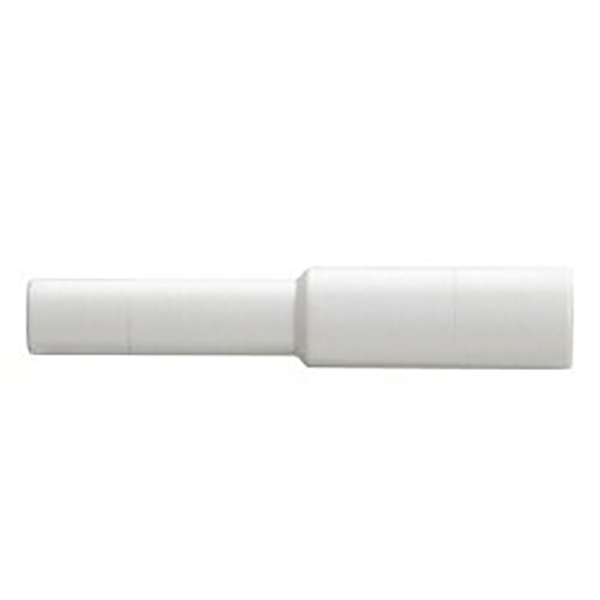

4.4 Raccord droit à tige réductrice

5. Fonctionnalités principales

   Corps en plastique avec filetage en laiton nickelé pour une résistance à la corrosion et une étanchéité fiable du filetage

     • Compatible avec le tube à air en polyuréthane PU et le tube en nylon PA

  Pression de service nominale 0 ~ 1,0 MPa, adaptée aux circuits à pression négative sous vide

     • Plage de température de fonctionnement : 0℃ ~ +60℃

     • Assemblage simple : gardez l'extrémité du tube lisse et insérez-la directement ; appuyez sur le collier de déverrouillage avant pour retirer le tube pour le démontage

6. Scénarios d'application

     Machines d'automatisation, bras robotisés, systèmes d'adsorption sous vide, luminaires pneumatiques, tuyauterie de compresseur d'air. Remplacement Direct des raccords importés de la série SMC KQ2N.
