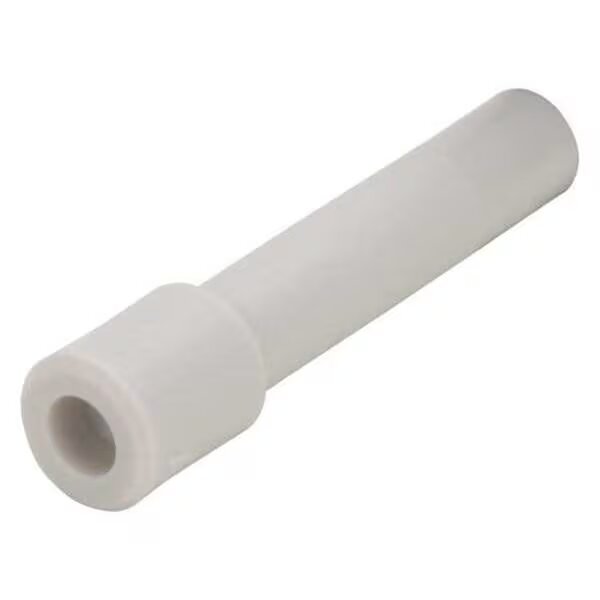

Embout femelle KQ2P Push Fit en plastique

Le bouchon enfichable KQ2P est un bouchon de tube dédié aux raccords pneumatiques à une touche SOLH KQ2, interchangeable avec SMC KQ2P. Il est inséré directement dans les ports des tubes de raccord pour une étanchéité temporaire ou permanente et des tests de pression. Fabriqué à partir d'un corps PBT+PP et d'un joint NBR résistant à l'huile, il fonctionne entre -5 ℃~+60 ℃ sur les systèmes à vide et à air comprimé. Contrairement au capuchon de protection extérieur KQ2C, le KQ2P scelle le passage d'air interne. Réutilisable et compact, largement adopté pour le blocage des ports inactifs dans les circuits pneumatiques d'automatisation.

envoyer une demande

Description du produit

Fiche enfichable série SOLH KQ2P | Bouchon de tube pneumatique KQ2

Marque : SOLH par Richge Technology | Bouchon de tube enfichable compatible SMC KQ2P pour raccords instantanés KQ2

1. Présentation du produit

KQ2P est un bouchon enfichable dédié aux raccords instantanés de la série SOLH KQ2. Il s'insère directement dans l'entrée du tube des raccords KQ2 pour l'étanchéité temporaire ou permanente des ports de tube, la fermeture des raccords inactifs et les tests de pression. Sans outil et plug-and-play.

2. Règle de dénomination du code modèle

Format : KQ2P-XX
KQ2P : code de série, bouchon de tube enfichable
XX : diamètre extérieur du tube correspondant (mm)
Modèles courants :
KQ2P-04 → tube Φ4
KQ2P-06 → tube Φ6 (le plus largement utilisé)
KQ2P-08 → tube Φ8
Tube KQ2P-10 → Φ10
Tube KQ2P-12 → Φ12
KQ2P-23 → tube fin Φ3,2

Segment de code	Description
KQ2P	Code de série : Bouchon de tube enfichable pour raccords KQ2
04/06/08/10/12/23	Diamètre extérieur du tube adapté ΦD (mm)

3. Principales spécifications techniques

Article	Paramètre
Raccords compatibles	Série complète SMC KQ2 (L/T/Y/droit et autres)
Pression de fonctionnement	-100kPa (vide) ~ 1,0MPa
Pression d'éclatement	3,0 MPa à 23 ℃ ambiant
Température de fonctionnement	-5℃ ~ +60℃ ; 0 ~ 40 ℃ pour le milieu aquatique
Matériel	Corps : PBT+PP ; Joint : caoutchouc NBR résistant à l'huile
Couleur	Standard KQ2 blanc
Caractéristiques	Joint d'étanchéité, encombrement réduit, réutilisable

4. Différence critique : KQ2P vs KQ2C

Modèle	Taper	Fonction et principe
KQ2P	Bouchon/bouchon de tube	Inséré à l'intérieur du raccord, occupe l'espace du port du tube. Utilisé pour sceller le passage d'air interne, bouchon d'étanchéité primaire (choix commun).
KQ2C	Capuchon / Housse de protection	Couvre l'extérieur du corps du raccord, protège la paroi extérieure du raccord et la bague d'étanchéité. Principalement pour la protection contre la poussière, pas pour l'étanchéité à l'air interne.

5. Notes d'installation et d'utilisation

• Assurez-vous que l'orifice du tube est plat et sans bavure, enfoncez complètement le bouchon pour le sceller ; aucun ruban PTFE requis.

• Retrait du bouchon : saisissez la racine du bouchon et retirez-le directement. Aucun collier de dégagement n'est nécessaire.

• Limitation du vide : bonne étanchéité dans les conditions générales de travail. Ne convient pas au maintien sous vide poussé à long terme, des fuites mineures peuvent survenir.

• Pression maximale ≤1MPa. Les surpressions et les coups de bélier sont interdits.

6. Guide de sélection

• Petit tube Φ4 → KQ2P-04

• Norme Φ6 → KQ2P-06 (premier choix)

• Haut débit Φ8 / Φ10 → KQ2P-08 / KQ2P-10

• Protection externe contre la poussière uniquement → Capuchon de protection KQ2C
