Raccords pneumatiques instantanés série KQ2V

Raccords pneumatiques enfichables en L série SOLH KQ2V | Équivalent SMC KQ2V

Marque : SOLH par Richge Technology | Famille de connecteurs pneumatiques L KQ2V One-Touch

1. Présentation du produit

     La série SOLH KQ2V est constituée de raccords pneumatiques enfichables de type L à filetage mâle avec plusieurs variantes de dérivations. Conçu pour la distribution de sources d'air et le changement de direction des canalisations dans les circuits pneumatiques. Entièrement interchangeable avec la série SMC KQ2V. Construit avec un corps en plastique technique blanc et un filetage en laiton nickelé. Montage rapide sans adhésif. Compatible avec les tubes pneumatiques PU & PA. Largement déployé dans les machines d'automatisation, les systèmes de prélèvement et de placement sous vide et les systèmes de tuyauterie de cylindres.

  Cinq sous-modèles pour différentes exigences d'aménagement :

     KQ2V: Prise unique de type L standard, montage hexagonal externe, 1 entrée 1 sortie

     KQ2VS: Prise unique de type L standard, montage sur douille hexagonale interne, 1 entrée 1 sortie

     KQ2VF: Raccord L en cascade, filetage mâle R + filetage femelle Rc, connexion en série disponible, 1 entrée 1 sortie

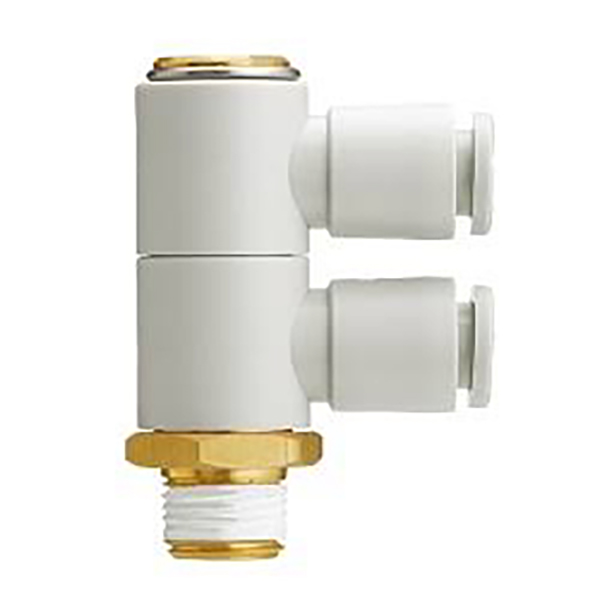

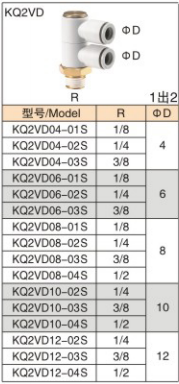

    KQ2VD: Raccord de dérivation vertical 1 vers 2, une entrée filetée mâle, deux sorties de tuyau de même diamètre

     KQ2VT: Raccord vertical 1 à 3 dérivations, une entrée filetée mâle, trois sorties de tuyau de même diamètre

2. Explication du code modèle

  Exemple : KQ2VD04-01S

      KQ2V = Code de base de la série

      D  T / S / F = Suffixe de structure

     D : branche verticale 1 à 2

     T : branche verticale 1 à 3

     S : coude en L hexagonal interne

      F : Coude en L en cascade

     Pas de suffixe : Coude en L standard hexagonal externe

     04 = Diamètre extérieur du tube ΦD : 4 mm

     01S = Filetage mâle R18 ; 02S = R1/4 ; 03S = R3/8 ; 04S = R1/2 ; M5=M5×0,8

3. Tableau récapitulatif des spécifications

4. Conditions matérielles et de fonctionnement

5. Caractéristiques du sous-modèle

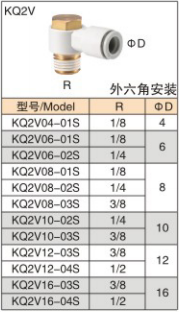

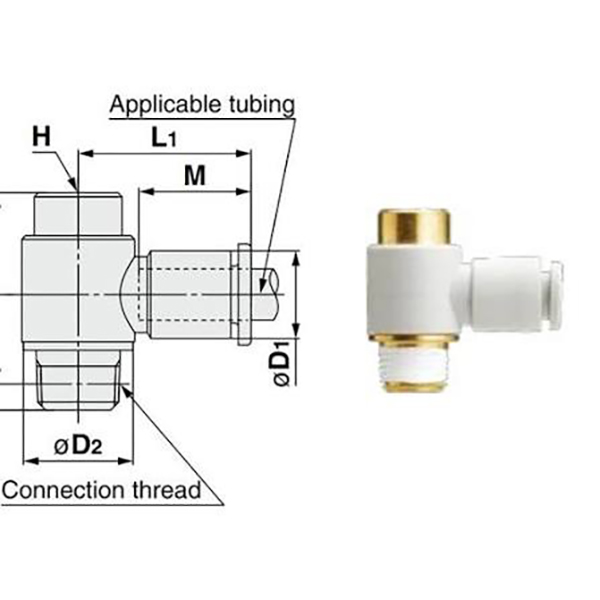

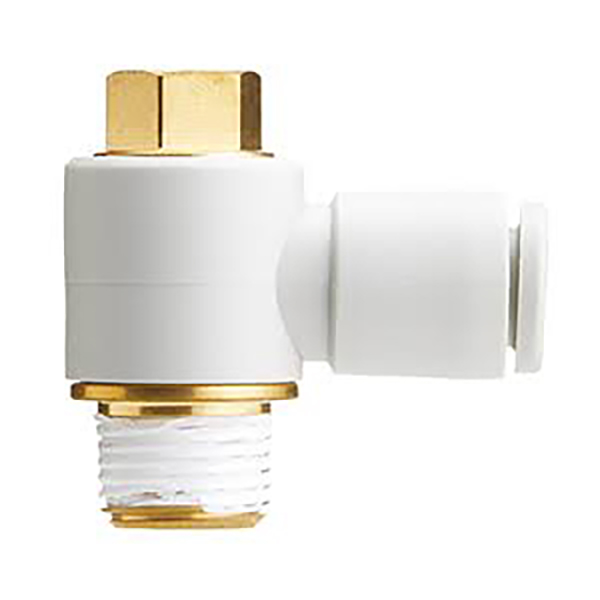

     • KQ2V (coude hexagonal en L externe): Coude standard en L avec extrémité filetée hexagonale externe pour serrage à clé. Type de base le plus largement utilisé, prend en charge les tubes de grande taille max Φ16.

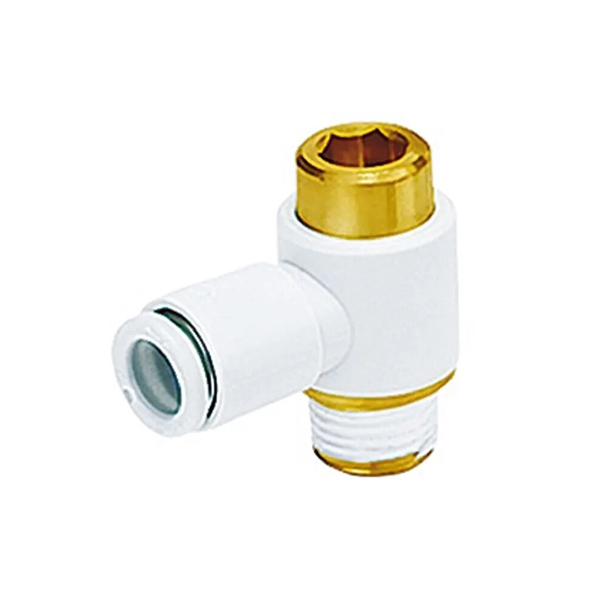

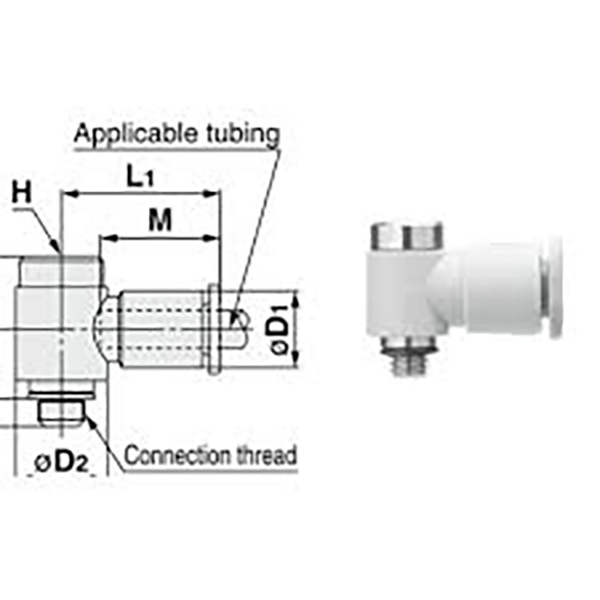

     • KQ2VS (coude hexagonal interne en L): Lamage interne hexagonal au niveau du port fileté. Conçu pour les espaces d'installation étroits et confinés. La variante à petit filetage M5 correspond aux cylindres miniatures.

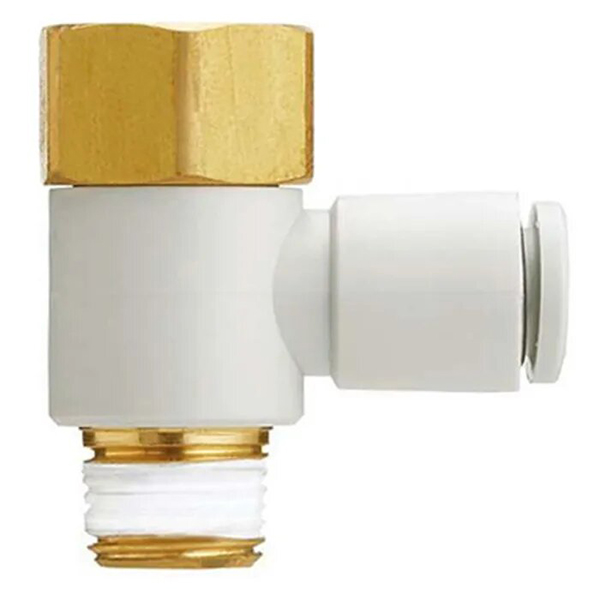

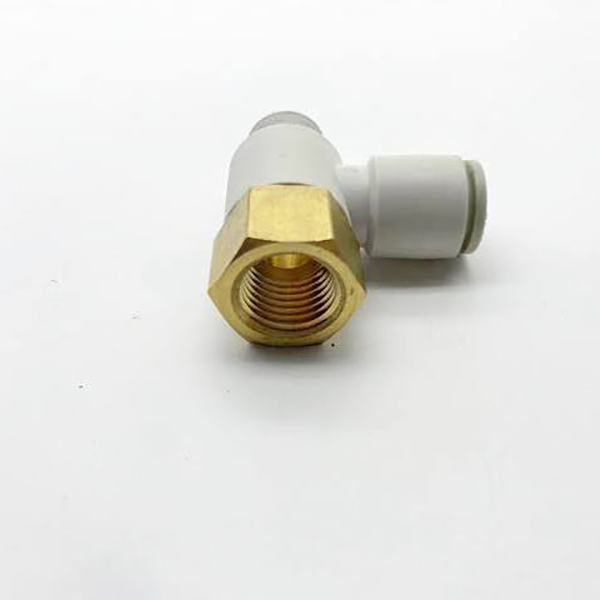

     • KQ2VF (coude en L en cascade): Equipé d'un filetage mâle R et d'un filetage femelle Rc. Plusieurs raccords peuvent être connectés en série pour une dérivation multi-voies, ce qui réduit le besoin de blocs collecteurs.

     • KQ2VD (branchement vertical 1 à 2): Entrée d'air à filetage unique, divisée verticalement en deux sorties de tube égales. Distribution d'air compacte 1 en 2 sorties, réduit le nombre total de raccords.

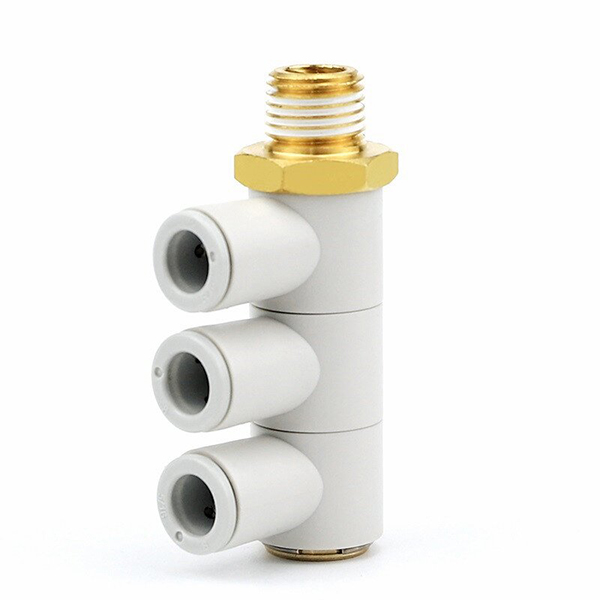

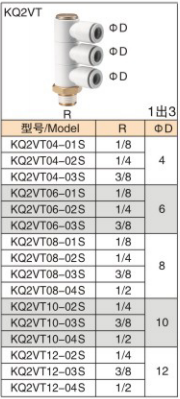

     • KQ2VT (branchement vertical 1 à 3): Entrée d'air à filetage unique, divisée verticalement en trois sorties de tube égales. Mini collecteur d'air, couramment utilisé pour la distribution d'air multi-ventouses en automatisation.

6. Instructions d'installation

     •  Couper l'extrémité du tube perpendiculairement et à plat. Insérez le tube directement dans le raccord jusqu'à ce que vous entendiez un « clic » pour confirmer le verrouillage.

     •  Retrait du tube : appuyez sur le collier de dégagement blanc du raccord et tirez simultanément le tube vers l'extérieur.

     •  Enroulez du ruban PTFE sur les fils. Serrez uniquement sur la section hexagonale ; n'appliquez jamais de couple sur le corps en plastique pour éviter les fissures.

     •  Pour la série KQ2VF en connexion série, assurez-vous d'une bonne étanchéité du filetage pour éviter les fuites d'air.

7. Scénarios d'application

     • Machines d'automatisation

     • Systèmes de ventouses robotisées

     • Distribution de source d'air pour vérins pneumatiques

     • Circuits pneumatiques sur lignes de production

     • Circuits d'air pour machines d'emballage et bancs d'essai
