Raccord de tube Push-to-Connect série KQZT

Raccords en T et croix enfichables de type T série SOLH KQ2T | Connecteurs de dérivation pneumatiques équivalents SMC KQ2T

Marque : SOLH par Richge Technology | Raccords pneumatiques à une touche en T et croix KQ2T

1. Présentation du produit

     La série KQ2T appartient à la famille complète de raccords pneumatiques à une touche SOLH KQ2, avec une conception plug-and-play rapide sans outil pour le branchement de conduites d'air à 3 et 4 voies. Cette gamme de produits couvre les raccords à quatre voies en T de type T et en croix, y compris les versions à diamètre égal, réducteurs et à filetage mâle (impérial/métrique) pour répondre à diverses demandes de dérivation de circuits pneumatiques et de connexion de pipelines.

  Classification des sous-modèles:
     KQ2T: Raccord en T à 3 ports de type T (diamètre égal/réducteur/type à filetage externe)
     KQ2TW: Raccord croisé 4 voies (diamètre égal pour tous les ports)
     KQ2TX: Raccord 4 voies en croix (1ère spécification de réduction)
     KQ2TY: Raccord croisé 4 voies (2ème spécification de réduction)

  Matériau de base et performances: Corps en plastique PBT haute résistance, griffes de retenue en acier inoxydable, bagues d'étanchéité en caoutchouc nitrile NBR. Entièrement compatible avec les tubes pneumatiques en nylon PU et PA, adaptés aux circuits pneumatiques à pression négative sous vide et à pression positive d'air comprimé, largement utilisés dans les équipements automatisés et les systèmes de distribution d'air robotisés.

2. Classification et définition du modèle des raccords en T de type T KQ2T

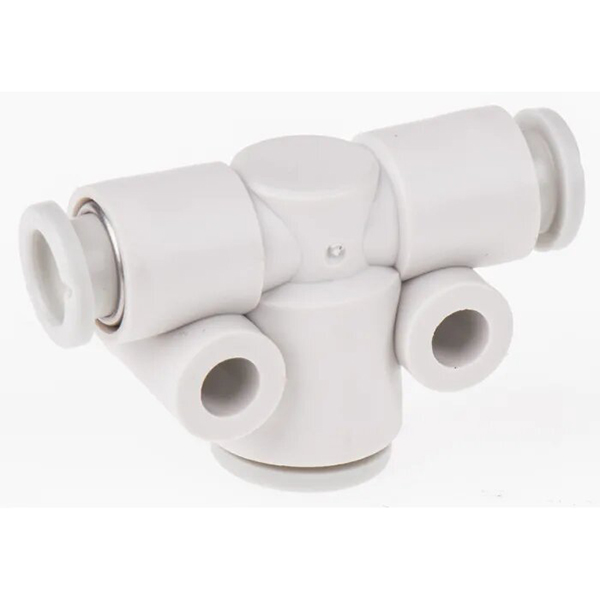

2.1 Té de diamètre égal (KQ2T□□-00, 3 voies sans filetage de même taille)

Trois ports adoptent un diamètre de tube identique, sans conception de filetage, dédiés à une dérivation d'air égale des canalisations pneumatiques de mêmes spécifications.

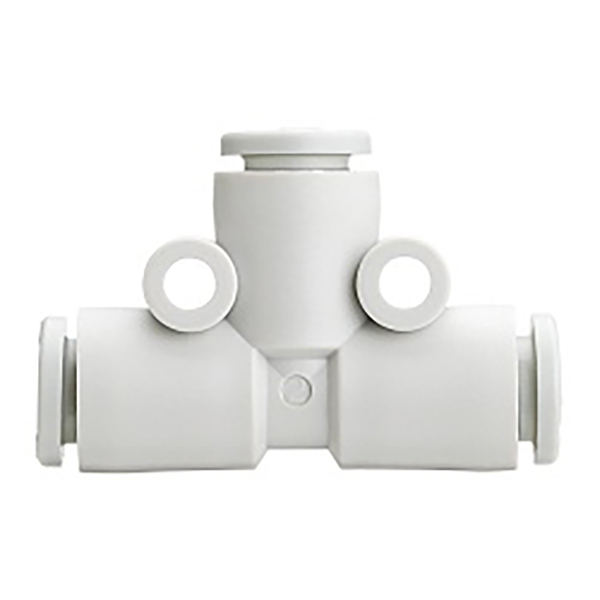

2.2 Té réducteur (KQ2T①-②, conversion de pipeline double taille)

Les deux ports latéraux adoptent un diamètre ①, le port supérieur central adopte un diamètre ②, utilisé pour la conversion de pipeline et la distribution de débit de tubes pneumatiques de différents calibres.

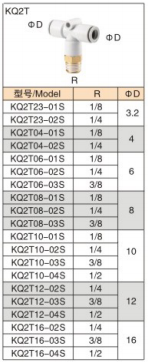

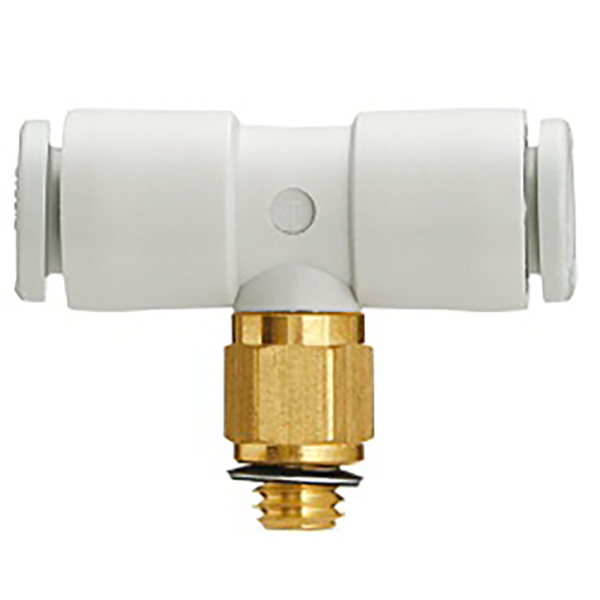

2.3 Té à filetage mâle conique Imperial R

Les deux ports latéraux pour l'insertion du tube, port central avec filetage mâle conique impérial R pour connexion filetée avec vannes pneumatiques, cylindres et autres composants.

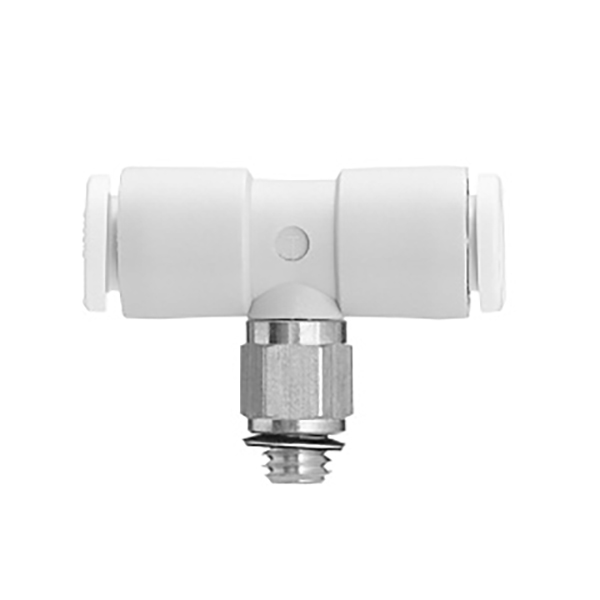

2.4 Té mâle à filetage fin métrique

Les deux ports latéraux pour l'insertion du tube, le port central avec filetage mâle fin métrique, adapté aux composants pneumatiques miniatures et à la tuyauterie des équipements d'automatisation de précision.

3. Sous-série croisée à 4 voies (KQ2TW / KQ2TX / KQ2TY)

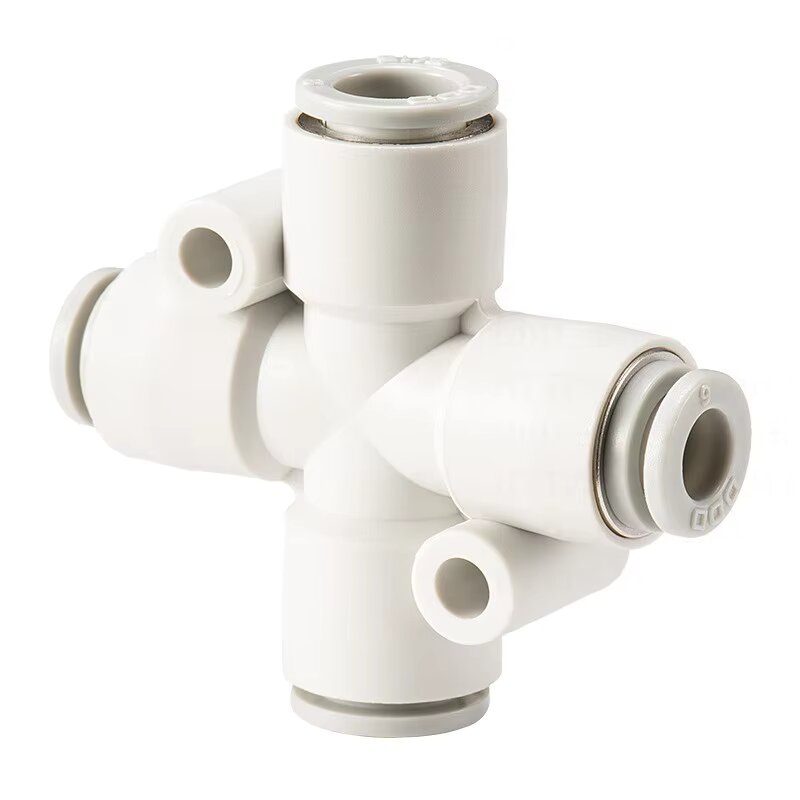

3.1 Raccord croisé KQ2TW à diamètre égal (4 ports de même taille)

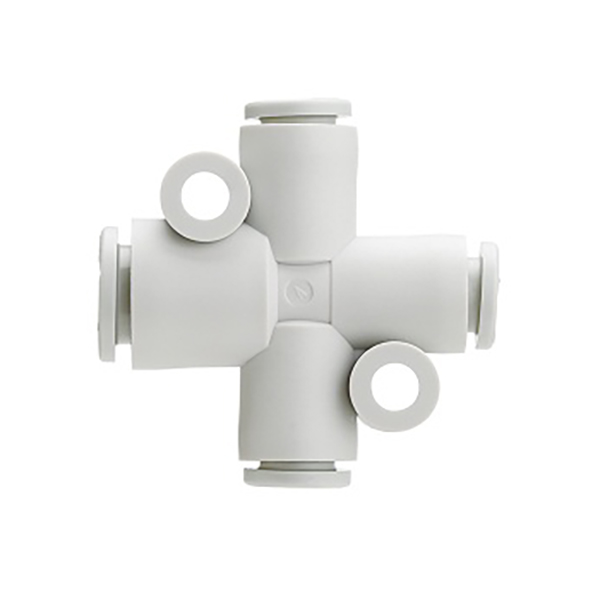

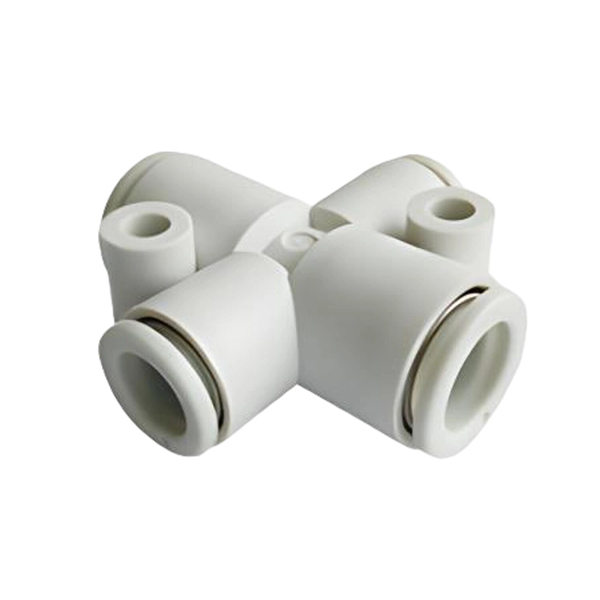

3.2 Raccord transversal réducteur KQ2TX (Type 1)

3.3 Raccord transversal réducteur KQ2TY (type 2)

4. Spécifications techniques

5. Scénarios d'application

     • Dérivation de sources d'air et dérivation de pipelines pour équipements de production automatisés

     • Distribution de circuits pneumatiques pour bras robotisés et systèmes à ventouses sous vide

     • Distribution d'air multidirectionnelle pour boucles de régulation pneumatique des vérins

     • Raccordement de canalisation compact et conversion de diamètre pour systèmes pneumatiques de précision

6. Guide de sélection des modèles

     • Té de diamètre égal: Choisissez KQ2Txx-00 pour les canalisations à 3 voies avec des diamètres de tubes totalement cohérents

     • Té réducteur: Choisissez KQ2T①-② pour les canalisations avec le même diamètre latéral et un diamètre central différent

     • Té fileté: Choisissez la série KQ2Txx-01S (impériale) / M (métrique) pour le raccordement fileté avec les vannes et les cylindres

     • Distribution croisée à 4 voies: Choisissez la série KQ2TW/TX/TY pour les scénarios nécessitant un branchement de pipeline à quatre voies
