Raccord instantané en T mâle série KQ2Y

Raccord enfichable en T mâle série SOLH KQ2Y | Connecteur pneumatique en T de service

Marque : SOLH par Richge Technology | Té mâle équivalent SMC KQ2Y (té de service), raccord instantané

1. Présentation du produit

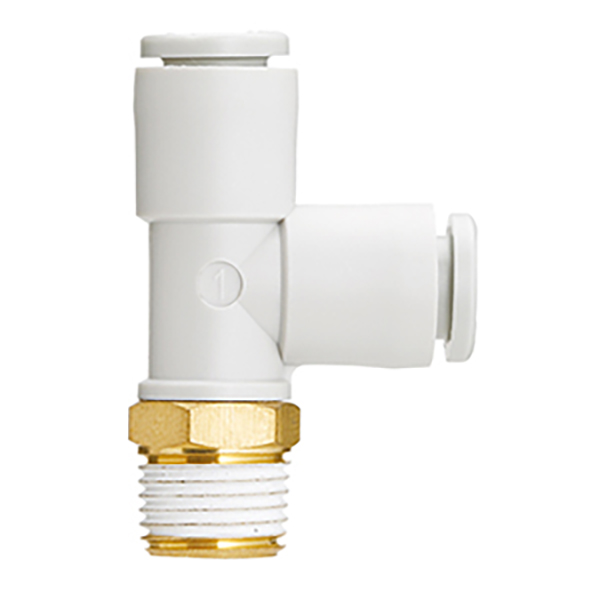

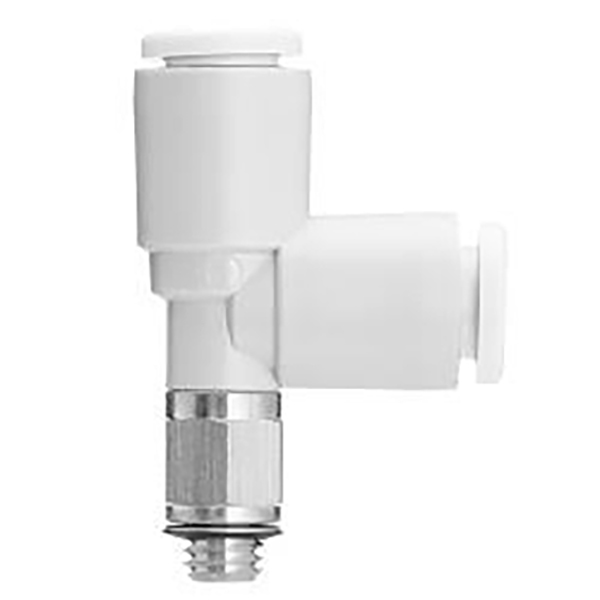

     KQ2Y est le Té mâle (communément appelé Té de service) de la série de raccords instantanés SOLH KQ2. Sa configuration de base est1 entrée filetée mâle + 2 sorties push-in de même diamètre. Il branche deux tubes d'air directement à partir du port fileté principal et constitue l'un des raccords de dérivation les plus largement utilisés dans les systèmes pneumatiques.

2. Règles de dénomination des modèles

  Exemple de répartition du modèle :KQ2Y06-01AS
     KQ2 : raccord instantané de deuxième génération série KQ2 (corps blanc)
     Y : Té de course, té de type T à filetage mâle (1 entrée filetée, 2 sorties enfichables)
     06 : Diamètre extérieur du tube pour les sorties enfichables : φ6 mm
     01 : spécification du filetage mâle (R18 ; métrique M3/M5/M6)
     A : Joint d’étanchéité pour un assemblage et un démontage répétés ; S : Produit d'étanchéité pour filetage pré-appliqué, non réutilisable ; N : nickelé résistant à la corrosion

  Exemple:KQ2Y04-M5A → Entrée filetée mâle M5, doubles sorties push-in φ4mm, joint d'étanchéité.

3. Structure et fonctionnalités principales

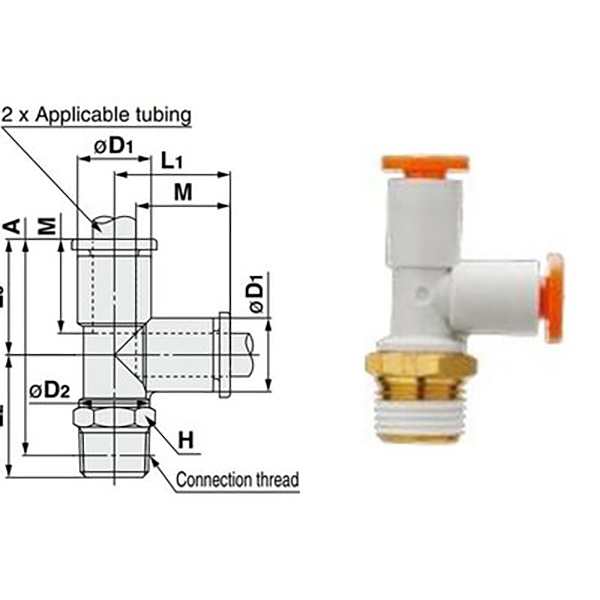

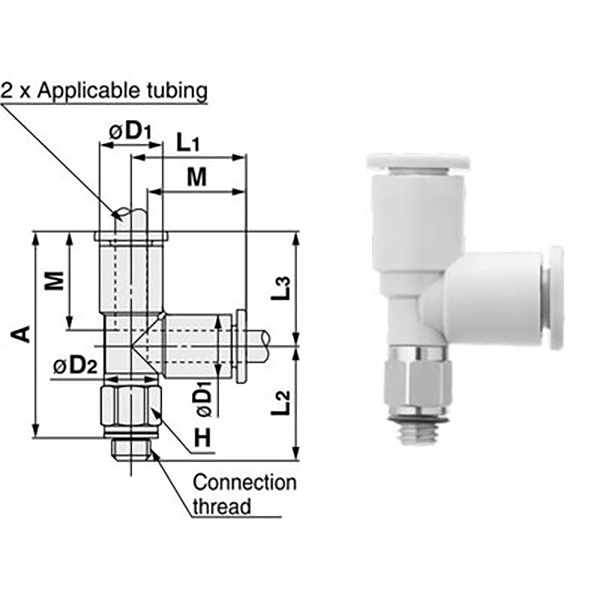

  3.1 Structure de type T (1 entrée, 2 sorties)

     • Entrée : Filetage mâle (métrique M/impérial R), se connecte aux vannes, aux cylindres d'air et aux canalisations principales.

     • Points de vente : 2 ports push-in de même diamètre pour tubes PU/nylon, connexion sans outil

     • Supports d'extrémité de filetageRotation à 360°. L'orientation peut être ajustée librement après le montage pour éliminer les contraintes de torsion sur les tubes.

  3.2 Avantages clés

     • Conception conviviale : Pas besoin de couper le tube principal. Dérivation directement à partir du port fileté pour faciliter l'ajout et la maintenance du circuit.

     • Compact et léger : Corps en plastique PBT + filetage en laiton nickelé, faible encombrement et faible poids.

     • Compatible sous vide : Fonctionne à partir d'un vide de -100 kPa jusqu'à une pression positive de 1,0 MPa, adapté aux circuits à vide.

     • Performances d'étanchéité élevées : Bague d'étanchéité en NBR. Le joint de type A permet des démontages répétés ; Le mastic pré-enduit de type S empêche les fuites.

     • Libération facile du tube : Bouton de déverrouillage rond. Appuyez pour retirer le tube sans endommager la paroi extérieure du tube.

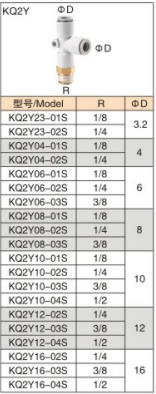

4. Liste des modèles et des spécifications

  4.1 Filetage métrique (M3/M5/M6)

  4.2 Filetage de tuyau impérial (R1/8 ~ R1/2, norme industrielle)

5. Spécifications techniques générales (norme série KQ2)

6. Comparaison de sélection : KQ2Y vs KQ2D vs KQ2T

7. Directives de sélection et d'installation

  Guide de sélection

     • Dérivation de l'électrovanne / port fileté mâle du cylindre → KQ2Y (par exemple KQ2Y06-01AS)

     • Division 1 à 2 au milieu du tube, faible exigence de bruit → KQ2D

     • Projet divisé à angle droit standard et sensible aux coûts → KQ2T

  Notes d'installation

     • Coupez le tube à plat sans bavures. Insérez complètement le tube jusqu'à ce que vous entendiez un clic pour éviter les fuites d'air.

     • Le type A (joint) peut être démonté à plusieurs reprises ; Le type S (mastic pré-enduit) doit être refermé après le démontage.

     • Pour les applications sous vide, sélectionnez le type A avec joint NBR pour maintenir un niveau de vide stable.

8. Applications typiques

     • Branchement de sortie d'électrovanne : KQ2Y06-01AS monté sur le port R1/8 de l'électrovanne 5/2 voies pour alimenter deux cylindres d'air.

     • Contrôle de cylindre synchronisé : KQ2Y08-02AS sur l'orifice fileté principal R1/4 pour diviser en deux tubes φ8 pour un actionnement synchrone à double cylindre.

     • Mise à niveau du circuit de vide : branchement du port fileté principal du générateur de vide aux ventouses sous vide, facile à entretenir et à modifier.
