Série de composants pneumatiques

Le pressostat pneumatique mécanique à piston SOLH IS3000 est entièrement interchangeable avec les modèles SMC équivalents. La pression de l'air pousse le piston intégré pour actionner un micro-interrupteur à contact 1NO+1NC, avec une plage de pression réglable de 0,1 à 0,7 MPa, une hystérésis ≤ 0,05 MPa et une répétabilité ± 0,05 MPa. Le boîtier en aluminium moulé sous pression atteint le niveau d'étanchéité à la poussière IP40, équipé d'un bouton de réglage supérieur et d'une fenêtre graduée pour un réglage de la pression hors ligne sans alimentation électrique. Port standard Rc1/4, filetage NPT1/4 en option, version à montage sur joint IS3100 et variante micro-charge IS3010 dédiée pour PLC, ainsi qu'un modèle de voyant lumineux en option. Sa structure mécanique à piston solide offre une résistance exceptionnelle aux chocs et aux vibrations, stable sur les alimentateurs vibrants, les marteaux et les machines à estamper sans dérive de signal ni faux déclenchement commun aux interrupteurs électroniques numériques. La charge de contact maximale 1A permet l'entraînement direct d'électrovannes miniatures ou la connexion aux entrées numériques du PLC, largement appliquée pour la protection basse pression de la source d'air principale, la confirmation de la position de serrage du cylindre et le verrouillage de sécurité pneumatique pour les équipements de vibration. Il offre une capacité de charge électrique plus élevée que les commutateurs à lames IS10 et un meilleur rapport qualité-prix et une meilleure stabilité aux vibrations que les pressostats numériques ISE30A.

Le pressostat pneumatique à tube reed sans contact SOLH IS10 est entièrement interchangeable avec les accessoires correspondants de l'unité de service d'air SMC. Il fonctionne via la pression de l'air entraînant un piston équipé d'un aimant pour déclencher le tube à lames magnétiquement, sans abrasion de contact mécanique ni étincelle électrique, avec une durée de vie beaucoup plus longue que les interrupteurs à micro-contact à piston IS3000. La plage de pression réglable couvre 0,1 ~ 0,6 MPa et l'hystérésis est contrôlée en dessous de 0,08 MPa. Une fenêtre de visualisation graduée latérale permet un étalonnage de la pression hors ligne avec un tournevis sans alimentation. Deux types de montage sont disponibles : IS10-01S avec filetage en ligne R1/8 et IS10M à clipser qui se fixe directement sur les collecteurs AC FRL pour économiser de l'espace dans l'armoire. La charge de contact nominale atteint 1 A pour AC/DC 100 V, capable de piloter directement des électrovannes miniatures ou de se connecter aux entrées numériques du PLC. Miniature et léger, il sert de moniteur de pression économique pour l'alarme de basse pression de l'air principal, la confirmation de la course complète du cylindre et le verrouillage de sécurité des circuits pneumatiques du vibrateur.

La pompe à membrane miniature SOLH PB1011A est entièrement interchangeable avec les modèles SMC PB1011 équivalents. L'électrovanne à 3 ports DC24V intégrée permet un contrôle électrique direct, tandis que la variante de pilote pneumatique PB1013A est conçue pour le verrouillage d'équipement externe. La construction sans arbre élimine entièrement les fuites de fluide. Les composants en contact avec le fluide sont en polypropylène PP ou en acier inoxydable SUS316 en option, associés à des diaphragmes composites en PTFE et des joints FKM pour une excellente résistance aux acides faibles, aux alcalis et aux solvants organiques. Il fournit un débit réglable de 8 à 2 000 ml/min, gère une viscosité de liquide jusqu'à 100 mPa·s avec une hauteur d'aspiration sèche maximale de 2,5 m, fonctionne en dessous de 64 dB(A) de bruit et atteint une durée de vie de 30 millions de cycles de membrane. Les ports de fluide adoptent un filetage standard Rc1/8 avec NPT1/8 en option ; Les ports d'alimentation en air et d'échappement utilisent des filetages miniatures M5. L'installation nécessite une sortie de liquide tournée vers le haut pour éviter le blocage de l'air. Largement utilisé pour le transfert de liquides microchimiques dans les lignes de semi-conducteurs et photovoltaïques, l'alimentation en réactifs biochimiques médicaux, l'approvisionnement en encre d'imprimerie et en colle et le dosage chimique précis pour les équipements de traitement de l'eau environnemental.

Le relais pneumatique-électrique mécanique sans alimentation SOLH VR3200/VR3201 est entièrement interchangeable avec les modèles SMC correspondants. Il convertit les signaux de pression d'air en signaux à contact sec 1NO+1NC sans alimentation externe pour le verrouillage PLC, la surveillance de la pression et l'alarme de défaut, avec une pression de déclenchement réglable allant de 0,1 à 1,0 MPa et un micro-interrupteur intégré haute charge. Trois variantes sont disponibles : VR3200 à cadre ouvert pour armoires de commande sèches et sans poussière ; VR3201 entièrement étanche IP44 et anti-goutte pour les machines-outils et les lignes de production humides et poussiéreuses ; VR3202 certifié CE avec borne de mise à la terre dédiée pour les fortes interférences CEM et les machines d'exportation. Équipé d'une entrée d'air standard Rc1/8, d'un corps de vanne en laiton, d'un piston POM, d'un ressort de rappel en acier inoxydable et d'un joint NBR, il est largement utilisé pour la confirmation de la pression de serrage du cylindre, le retour de pression négative du mandrin à vide, l'avertissement de basse pression de la source d'air principale et la conversion de signal dans les ateliers sujets aux explosions sans capteurs électroniques.

Le silencieux d'échappement pneumatique de la série SOLH AN est entièrement interchangeable avec les silencieux SMC équivalents, couvrant une gamme complète de tailles allant du micro-filetage M5 au grand alésage Rc2", disponible en versions en résine frittée ignifuge et en cuivre fritté à haute température. Il atteint une réduction du bruit de 25 à 35 dB(A). La structure composite à double couche supprime efficacement le bruit d'impact d'échappement à grande vitesse des électrovannes et des cylindres, bloque les éclaboussures de brouillard d'huile et maintient une faible contre-pression d'échappement sans La variante en résine fonctionne de -10 à 60 ℃ avec un boîtier ignifuge UL94-V0, tandis que le type en métal fritté résiste jusqu'à 150 ℃ pour les environnements d'échappement fréquents à haute température. Les noyaux peuvent être nettoyés par soufflage d'air inversé, servant d'accessoires environnementaux essentiels de réduction du bruit pour tous les circuits pneumatiques.

Les manomètres pneumatiques de la série SOLH G sont dédiés à la mesure de l'air comprimé, divisés en type G à filetage arrière pour l'intégration de panneaux et type GA à filetage latéral pour le montage de tuyaux en ligne. Les tailles de cadran vont de φ15 à φ63 avec des étendues de mesure de 0,2 à 1,5 MPa. La précision standard est de ± 3 % FS, tandis que les mini G15 et G27 atteignent ± 5 % FS. Les variantes L équipées d'anneaux de limite rouge-vert permettent une identification visuelle intuitive de l'état de pression ; les grands cadrans G53-L et G63-L garantissent des lectures claires sur de longues distances. Les filetages de connexion incluent M5, R1/16, R1/8 et R1/4. Des raccords en laiton standard sont fournis et des versions propres sans cuivre et sans huile sont facultatives pour les circuits de gaz semi-conducteurs de haute pureté. La jauge adopte un boîtier en alliage de zinc/aluminium nickelé et une fenêtre en polycarbonate résistant aux chocs. Largement adaptées aux électrovannes, régulateurs et équipements d'automatisation pour la surveillance de la pression atmosphérique en temps réel, toutes les tailles sont entièrement interchangeables avec les manomètres équivalents importés.

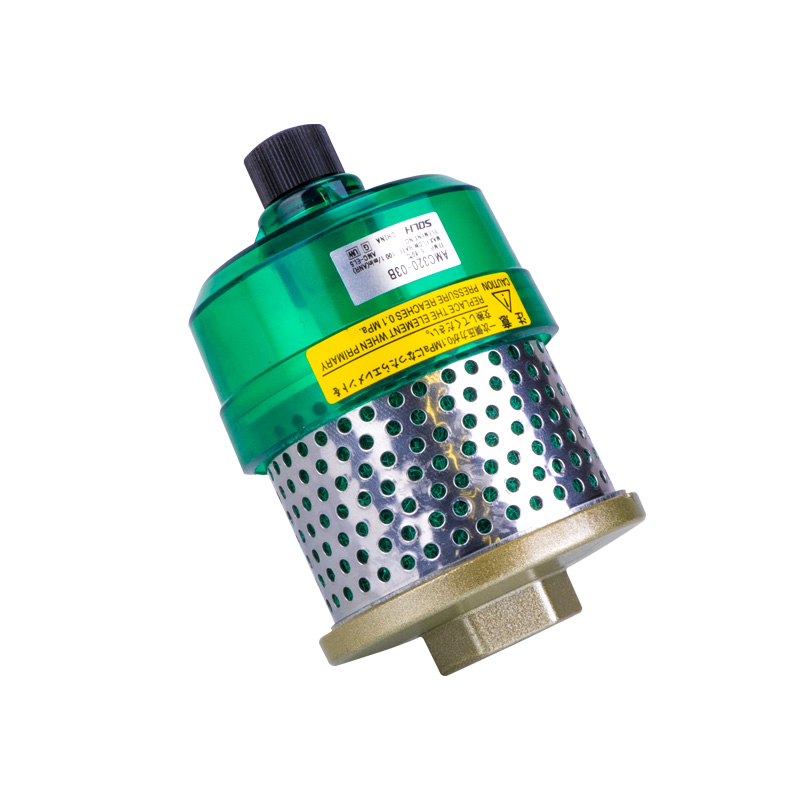

Le nettoyeur d'échappement de la série SOLH AMC est une unité 2 en 1 intégrant une fonction de séparation des brouillards d'huile et de silencieux, conçue comme une alternative directe au SMC AMC. Il capture les fines brumes d'huile et la poussière provenant des gaz d'échappement des cylindres et des électrovannes tout en réduisant le bruit de 30 à 35 dB. Doté d'une préséparation centrifuge, d'un élément en fibre de verre + charbon actif remplaçable et d'un carter d'huile intégré, il maintient les ateliers propres et sans huile. Disponible en versions filetage R, NPT et G avec support et tuyauterie de vidange.

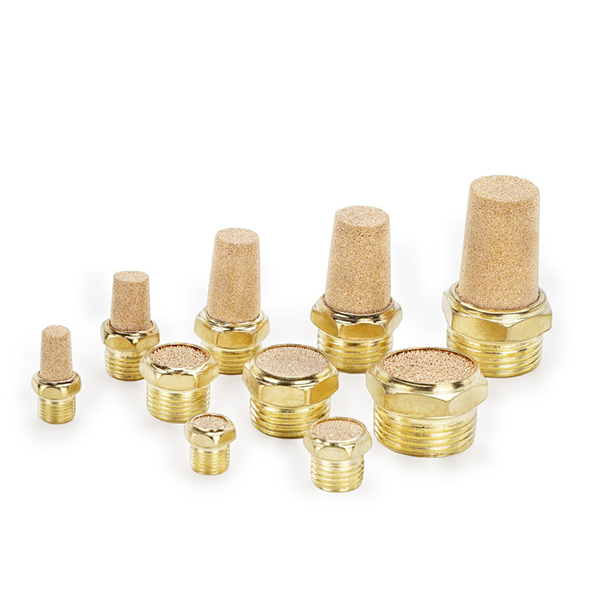

La famille de silencieux pneumatiques SOLH couvre cinq séries : le silencieux en bronze fritté standard BSL, le silencieux métallique miniature BSLM, le silencieux combiné BESL avec papillon d'échappement réglable et les types PAL/PALM tout en plastique sans cuivre pour les environnements alimentaires, médicaux et électroniques. Les options de filetage vont de M5 à PT1/2". Les boîtiers en laiton, en aluminium et entièrement en plastique répondent à diverses exigences de durabilité, d'espace et de propreté, réduisant le bruit d'échappement sur les électrovannes et les ports de cylindre pour des ateliers d'automatisation propres et silencieux.

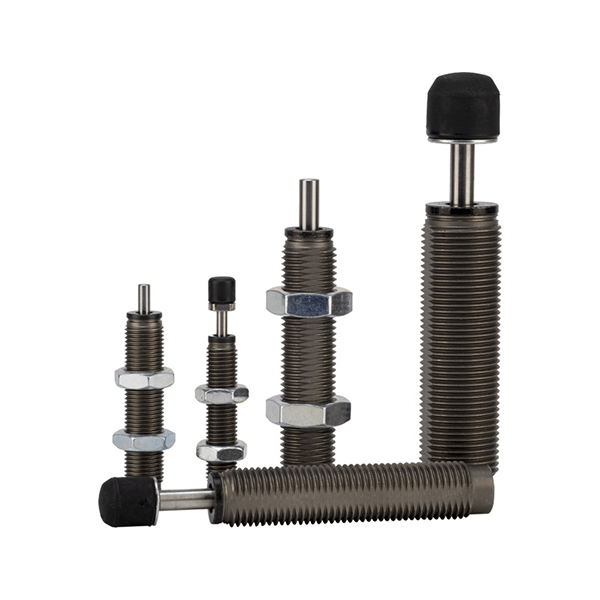

Les séries SOLH RB sont des amortisseurs hydrauliques à orifice fixe conformes à la norme SMC, des remplacements instantanés pour les amortisseurs importés. L'étranglement intégré à plusieurs étages convertit l'énergie d'impact en chaleur sans réglage du champ, prenant en charge une vitesse d'impact de 0,05 à 5 m/s. Quatre sous-séries couvrent les applications générales (RB), résistantes aux liquides de refroidissement (RBL), à corps court (RBQ) et anti-poussière (RBC) sur une énergie de 0,5 à 147 J et des filetages M6 à M27. Monté à vis avec une tolérance de désalignement de ±5°, idéal pour l'amortissement de fin de course des vérins, des glissières linéaires et des actionneurs rotatifs dans les équipements d'automatisation.
