Série de composants pneumatiques

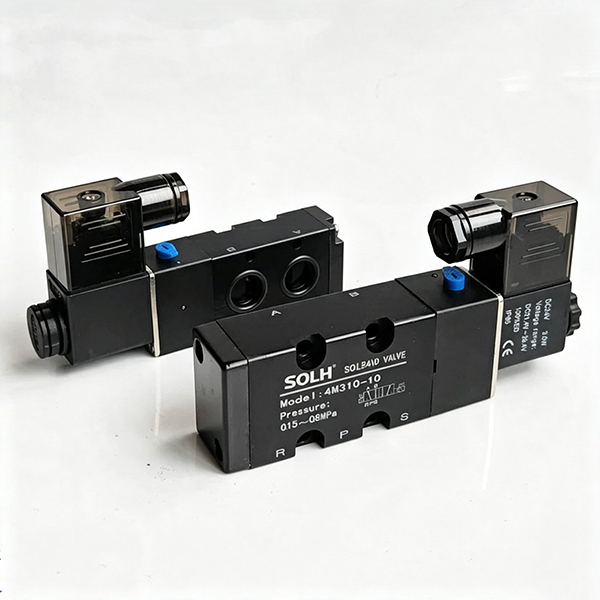

Les électrovannes 5/2 voies à plaque de la série SOLH 4M sont strictement conformes aux normes internationales de montage NAMUR, spécialement conçues pour un montage direct sur des actionneurs pneumatiques entraînant des vannes à bille et des vannes papillon. La base inférieure intégrée est livrée avec des passages d'air P, A, B, R1 et R2 pré-intégrés, permettant une connexion transparente avec les cavités d'air de l'actionneur sans tube externe pour les ports de travail A/B. Cette disposition simplifiée réduit considérablement la charge de travail de configuration des pipelines et les points de fuite d'air potentiels par rapport aux électrovannes conventionnelles de la série 4V connectées à des tubes. Cette gamme adopte une construction de bobine pilote interne avec un fonctionnement sans huile, proposée dans des configurations de réinitialisation à ressort à simple bobine (4M×10) et de mémoire de verrouillage à double bobine (4M×20) couvrant trois qualités de taille : 4M100, 4M200 grand public et 4M300 à haut débit. Les variantes à commande électrique simple se réinitialisent automatiquement sous la tension du ressort une fois l'alimentation coupée pour des scénarios de réinitialisation de sécurité, tandis que les versions à commande électrique double conservent leur position de commutation de manière constante après une coupure de courant pour maintenir l'état d'ouverture/fermeture de la vanne pour un verrouillage à long terme du pipeline. Chaque unité est équipée d'un bouton de commande manuelle latéral pour une mise en service hors ligne et des tests de maintenance pratiques. Les bobines prennent en charge les tensions AC/DC mondiales largement utilisées avec une protection IP65 contre la poussière et l'eau, adaptées aux conditions de travail rigoureuses dans le traitement de l'eau, les canalisations chimiques et la commutation de fluides industriels en général. La série est dimensionnellement compatible avec les bases de collecteur partagées avec la série équivalente 4V, prenant en charge l'installation d'actionneurs autonomes ou l'assemblage d'îlots de vannes centralisés via des collecteurs multistations. Doté d'une interface NAMUR standard certifiée, interchangeable avec la série Airtac 4M grand public, il sert de composant de commande adapté dédié pour la régulation marche-arrêt automatisée des actionneurs pneumatiques à bille et à papillon.

L'électrovanne pilotée compacte SOLH 7V comprend des variantes complètes à 5/2 et 5/3 voies, couvrant le rappel par ressort à simple bobine, le verrouillage à double bobine et trois fonctions centrales : centre fermé, centre d'échappement, alimentation en pression centrale. Il adopte une conception de canal d'échappement centralisé interne intégrée avec une capacité de débit environ 30 % plus élevée que les vannes traditionnelles de la série 4 V, avec une réponse de commutation ≤ 50 ms et une fréquence de fonctionnement maximale jusqu'à 5 Hz. Les bobines à très faible puissance génèrent moins de chaleur pour une alimentation continue, avec une consommation électrique CC de 0,7 W et CA 1,1 VA. Une gamme complète de M5 à 3/8" est proposée, prenant en charge à la fois les ports filetés standard et les raccords rapides enfichables. Les vannes peuvent être installées individuellement ou empilées sur des collecteurs multi-stations en aluminium pour économiser de l'espace dans l'armoire et simplifier la tuyauterie d'air principale. Plages de pression de fonctionnement 0,15 ~ 0,8 MPa avec température de fonctionnement -20 ℃ ~ 70 ℃. Le corps de vanne en aluminium moulé sous pression offre une longue durée de vie d'étanchéité, largement utilisé pour la commutation directionnelle des cylindres et le contrôle pneumatique centralisé sur tous les systèmes automatisés. lignes de production.

L'électrovanne pilotée à 5 ports de la série SOLH SY est entièrement interchangeable avec les vannes SMC correspondantes, notamment les modèles SY3000 mini, SY5000 medium mainstream, SY7000 large et SY9000 extra-large. Il offre des options de circuit complètes : 5/2 simple/double bobine et 5/3 à trois positions avec fonctions centre fermé, échappement central et alimentation en pression centrale. Les bobines standard de 0,35 W et les bobines à économie d'énergie ultra-basse consommation de 0,1 W en option génèrent peu de chaleur pour une alimentation continue. La version pilote interne fonctionne de 0,1 à 0,7 MPa, tandis que la variante pilote externe prend en charge un environnement sous vide de -100 kPa. La bobine scellée atteint jusqu'à 200 millions de cycles de commutation. Les ports d'air sont disposés sur le côté, en haut et en bas pour un acheminement flexible des tubes. Les vannes adoptent une conception à encliquetage enfichable compatible avec les îlots de vannes de collecteur SS5Y, permettant la maintenance d'une seule vanne sans démonter l'ensemble du banc, avec un connecteur enfichable IP65 et un indice de base de collecteur IP67. Les canaux internes optimisés offrent un débit environ 80 % plus élevé que les vannes traditionnelles, et le filtre pilote intégré empêche la bobine de rester coincée par la poussière. Largement utilisé pour la commutation directionnelle des cylindres et le contrôle pneumatique centralisé dans les équipements de semi-conducteurs, de soudage automobile, d'emballage et d'automatisation médicale.

Les électrovannes pour fluide normalement fermées à 2/2 voies de la série SOLH 2S comprennent deux lignes complètes : des modèles 030/050 à petit orifice à action directe et des variantes pilotées à grand alésage 150~500, pour le contrôle automatique marche-arrêt de l'eau propre, de l'air comprimé, du liquide de refroidissement de coupe, de l'huile lubrifiante et des canalisations de liquides faiblement corrosives. La version à action directe permet un démarrage sans pression sans limite minimale de pression différentielle, présente une taille compacte, une orientation de montage universelle et une commutation rapide en millisecondes, idéale pour les applications à micro-débit basse pression telles que le refroidissement de machines-outils en un seul point, les microbranchements air/eau 3C et les mini équipements de nettoyage. Le type à commande pilotée nécessite une différence de pression minimale de 0,05 MPa pour une ouverture complète, fournit un débit ultra-large avec des serpentins à faible puissance et faible chaleur, adapté aux collecteurs de vidange des compresseurs d'air, aux conduites d'eau de pulvérisation principales et aux canalisations de traitement de l'eau de circulation à haut débit. Des joints en caoutchouc nitrile NBR standard sont équipés, en option de joints EPDM de qualité alimentaire résistants aux acides et à l'eau chaude. Des normes de filetage multi-internationales (PT/G/NPT) et des tensions de bobine universelles mondiales (DC12/24 V, AC24/110/220 V) sont disponibles, prises en charge par des options de câblage de prise DIN et de fil. Les bobines résistantes à la chaleur permettent une alimentation continue à long terme. Guide de sélection : type à action directe pour canalisations avec une pression statique inférieure à 0,05 MPa et un petit débit de dérivation ; version pilotée pour collecteurs principaux G1/2 et supérieurs avec haute pression stable et grand débit de circulation. Le joint EPDM est obligatoire pour l’eau chaude et les fluides alimentaires.

L'électrovanne pour fluide 2/2 voies normalement fermée série SOLH 2W avec corps en laiton massif comprend des modèles 030/050 à action directe à petit orifice et des variantes 150~500 pilotées à grand alésage, conçues pour le contrôle automatique marche/arrêt de l'eau propre, de l'air comprimé, du liquide de refroidissement de coupe, de l'huile lubrifiante et des canalisations de fluides faiblement corrosives. La version à action directe réalise un démarrage à pression différentielle nulle sans limite de pression de service minimale, présente une taille compacte, une orientation de montage universelle et une commutation haute fréquence milliseconde, idéale pour les dérivations à micro-débit basse pression, les circuits d'eau auxiliaires sous vide et le refroidissement en un seul point pour les petites machines-outils. Le type à commande pilotée nécessite une pression différentielle de démarrage minimale de 0,05 MPa, fournit un débit ultra-large avec des serpentins de faible puissance et à faible élévation de température, adapté aux conduites de vidange principales des compresseurs d'air, aux circuits d'eau de pulvérisation principaux d'assemblage général et aux canalisations de circulation à haut débit pour les systèmes de traitement de l'eau. Des joints en caoutchouc nitrile NBR standard sont équipés, en option de joints EPDM de qualité alimentaire résistants à la chaleur et aux acides. Plusieurs normes de filetage internationales (PT/G/NPT) et tensions de bobine complètes (DC12/24 V, AC24/110/220 V) sont disponibles, prises en charge par des prises DIN pour le câblage de l'armoire et des câbles étanches IP65 pour les équipements extérieurs humides. Les bobines résistantes à la chaleur permettent une alimentation continue pendant 24 heures sans épuisement. Directives de sélection : choisissez le type à action directe pour les canalisations avec une pression statique inférieure à 0,05 MPa et un micro-débit unique ; sélectionnez une variante pilotée pour les collecteurs principaux G1/2 et supérieurs avec une grande circulation stable à haute pression. Le joint EPDM est obligatoire pour l’eau chaude, l’eau purifiée et les fluides de qualité alimentaire.

Le cylindre standard à tirant léger SOLH MBB est un modèle léger amélioré, 10 % plus léger que la série MB traditionnelle et entièrement conforme aux normes ISO15552 pour le remplacement direct des vérins à tirant importés. Doté d'un coussin d'air réglable à double extrémité et d'embouts carrés, il garantit une rigidité élevée, un fonctionnement silencieux et stable sans huile, adapté aux conditions de travail à charge moyenne et à haute fréquence. Il couvre plusieurs variantes et diverses options de montage, largement utilisées dans les équipements de transport et les machines d'automatisation générale. Avec une production de masse mature et des stocks suffisants, il prend en charge un approvisionnement en lots stable et des exportations dans le monde entier.

Le cylindre profilé sans tirant SOLH SAI est conforme à la norme ISO15552, dimensionnellement interchangeable avec les séries FESTO DNC et SE. Adoptant un corps en aluminium intégré en forme de M, il est équipé d'un coussin d'air réglable à double extrémité, d'un coussinet élastique PPV et de rainures de capteur double face. Les variantes complètes incluent une tige simple, une tige double, un vérin à course réglable, verrouillable et intégré à la vanne SAIF. Il permet un fonctionnement sans huile avec une faible pression de démarrage. Alésages φ32 ~ 200 mm, course personnalisée jusqu'à 2 000 mm et diverses options de montage ISO. Largement utilisé dans les machines d'emballage, les convoyeurs et l'automatisation des machines-outils. Une production de masse stable et un stock suffisant en font un actionneur linéaire général rentable pour les équipements d'automatisation d'exportation.

Le cylindre standard carré sans tirant SOLH SE est conforme aux normes ISO15552 et VDMA24562, directement interchangeable avec les séries FESTO DNC et SMC CP96S. Le corps carré en aluminium intégré offre une grande rigidité, équipé d'un coussin d'air réglable à double extrémité et de rainures de capteur sur 3 côtés pour une installation flexible. Les variantes incluent une tige simple, une tige double, une course réglable et un type verrouillable BSE, adaptés aux charges moyennement lourdes et aux applications haute fréquence à course longue. Le corps anodisé dur permet un fonctionnement sans huile avec de multiples options de montage, largement adoptées pour les machines-outils, l'emballage et l'automatisation des convoyeurs. Service personnalisé à longue course, stock suffisant et approvisionnement en vrac stable pour les fabricants mondiaux d'automatisation.

Le cylindre standard à tirant économique SOLH SC adopte quatre tirants pour fixer les embouts avec une rigidité et une résistance aux chocs élevées, largement adoptés comme actionneur pneumatique général. Les tailles d'alésage varient de 32 à 250 mm, équipées d'un coussin d'air réglable à double extrémité pour réduire l'impact et le bruit. Les variantes incluent une tige simple, une tige double SCD, une course SCJ réglable et un vérin verrouillable SCL. Anneau magnétique intégré en option pour les commutateurs magnétiques CMSG/DMSG, permettant un fonctionnement sans huile. Corps plus court que les cylindres profilés ISO à alésage égal et à prix compétitif. Plusieurs types de montage disponibles pour la poussée, la manipulation et le positionnement sur les lignes de convoyeur, d'emballage et d'assemblage. Un stock suffisant prend en charge les commandes d’exportation en gros.
