Série de composants pneumatiques

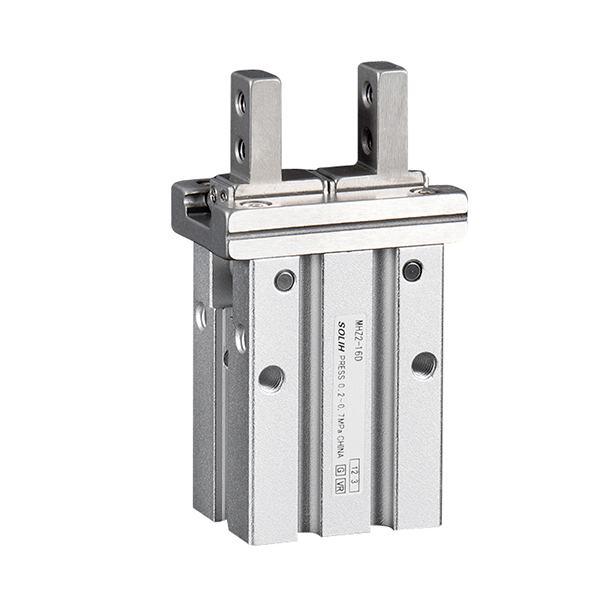

Les pinces pneumatiques parallèles SOLH MHZ2 à course standard et MHZL2 à course longue sont entièrement interchangeables avec les modèles SMC équivalents. Entraînés par des pistons doubles symétriques et des rails de guidage linéaires de précision pour un mouvement synchrone des mâchoires, ils offrent une précision de positionnement répétée ultra élevée de ± 0,01 mm avec des alésages de 10/16/20/25 mm. Trois modes d'actionnement sont disponibles : D double effet pour une force de serrage maximale et une production en série continue ; S simple effet normalement ouvert, qui libère automatiquement les pièces lors de la coupe à l'air pour éviter leur écrasement dans les stations de marquage à chaud ; C simple effet normalement fermé avec force de maintien du ressort sans alimentation en air pour empêcher la chute de la pièce lors de la manipulation aérienne du robot. Une gamme complète de mâchoires interchangeables (étroites, fines et plates, taraudées latérales pour les fixations étendues) et de multiples configurations de ports de corps (port latéral standard, port latéral d'extrémité, port à insertion axiale) sont facultatives. Les anneaux magnétiques intégrés fonctionnent avec les commutateurs à lames M9BW pour transmettre des signaux de position ouverte/fermée aux systèmes de verrouillage PLC. Le MHZ2 présente une course courte et une vitesse de cycle élevée jusqu'à 180 cpm pour les petites pièces miniatures, tandis que le MHZL2 adopte des rails de guidage étendus pour une course d'ouverture large afin de manipuler des moules à cavité profonde et de grandes plaques épaisses. Toutes les mâchoires, raccords et capteurs sont compatibles entre les deux séries. Largement déployé pour le tri des PCB et des puces, le chargement/déchargement de matériel de précision, le serrage des emballages et le transfert de pièces sur les effecteurs finaux de robots dans les lignes d'automatisation 3C, de matériel et d'emballage.

La pince pneumatique parallèle à guidage linéaire ultra-mince à double piston SOLH MHF2 est entièrement interchangeable avec les modèles SMC équivalents. Sa hauteur de corps ultra-plate ne représente qu'environ un tiers de celle du MHZ2, réduisant ainsi efficacement le moment de flexion au niveau des effecteurs terminaux du robot. Les tailles d'alésage vont de 8 à 32 mm. Il s'agit d'un système purement à double effet avec des papillons d'étranglement intégrés pour le réglage de la vitesse. Chaque alésage offre trois variantes de course : D court, D1 moyen et D2 long, avec une précision de positionnement répétée de ±0,04 à ±0,05 mm. Les rainures de capteur à quatre côtés permettent un montage multidirectionnel, y compris le taraudage inférieur et l'installation traversante ; -Le type fixe à une seule mâchoire est facultatif. Les grandes tailles Φ25/32 adoptent des guides à billes à recirculation pour une rigidité améliorée. Les anneaux magnétiques intégrés fonctionnent avec les interrupteurs à lames M9B/M9N/M9P pour le retour de position. Idéal pour les espaces compacts à hauteur limitée, les modules linéaires miniatures, les petits robots EOAT, les semi-conducteurs et l'assemblage de précision 3C. Lors de la sélection, la longueur du porte-à-faux des mâchoires doit être limitée et le moment de flexion vérifié avec un facteur de sécurité ≥1,5.

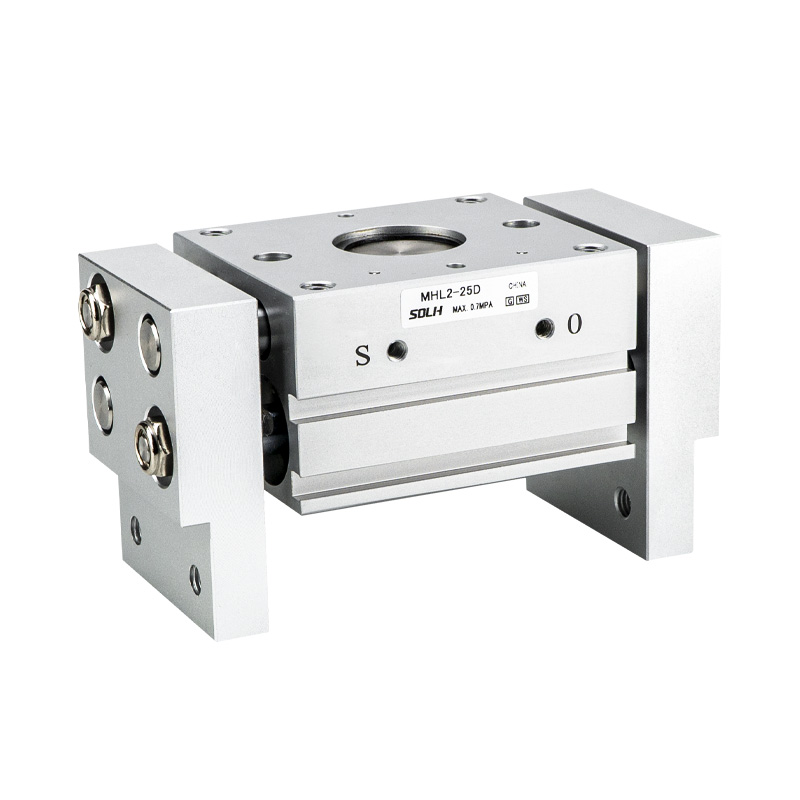

La pince pneumatique parallèle à crémaillère et pignon à grande course SOLH MHL2 est entièrement interchangeable avec les modèles SMC correspondants. La transmission à crémaillère et pignon assure un mouvement synchrone des mâchoires, offrant une rigidité élevée et une force de serrage puissante, adaptée à la fois au serrage externe et à la préhension à expansion interne. Les tailles d'alésage couvrent 10/16/20/25/32/40 mm avec une conception purement à double effet. Chaque alésage offre trois variantes de course : D courte, D1 moyenne et D2 longue, avec une précision de positionnement répétée de ±0,1 mm. Les joints racleurs anti-poussière intégrés permettent un fonctionnement stable dans des environnements poussiéreux et difficiles tels que les ateliers de machines-outils. Les rainures de capteur sur quatre côtés permettent une installation flexible à orientations multiples. Les tailles 10 à 25 adoptent des ports M5 standard, tandis que les tailles 32/40 prennent en charge les filetages d'exportation G/NPT en option. La force de serrage efficace diminue avec l'extension du porte-à-faux de la mâchoire ; un facteur de sécurité ≥1,5 est requis lors du calcul de la charge. Largement utilisé pour la manutention de matériaux en feuilles, de plateaux et de pièces lourdes, le chargement/déchargement de machines-outils et l'automatisation de l'emballage pour la préhension de composants de grande taille.

Les pinces pneumatiques creuses à centrage automatique SOLH MHS3 à 3 mors et MHS4 à 4 mors sont entièrement interchangeables avec les modèles SMC équivalents. La transmission à came compensée entraîne le centrage synchrone des mâchoires, permettant d'obtenir une précision de positionnement répétée de ± 0,01 mm. Les tailles d'alésage vont de 16 à 125 mm. Conception standard à double effet (D), avec en option des versions à simple effet normalement fermées (C) / normalement ouvertes (E) à ressort de rappel. Le trou central creux traversant permet le passage des tubes à air, des broches d'éjection et des fibres optiques, prenant en charge à la fois le serrage externe et la préhension à expansion interne. Les trois mâchoires uniformément espacées du MHS3 offrent une coaxialité supérieure, idéale pour les arbres, les disques et les pièces en forme d'anneau. Les quatre mâchoires du MHS4 disposées orthogonalement offrent une contrainte stable pour les pièces plates carrées, rectangulaires et irrégulières afin d'éviter l'inclinaison. Les aimants permanents intégrés sont compatibles avec les interrupteurs magnétiques de la série M9BW. Le corps compact à profil bas s'adapte parfaitement aux effecteurs terminaux du robot. Les variantes dérivées incluent le MHSJ3 protégé contre la poussière et le MHSH3 creux étendu. Largement appliqué au chargement/déchargement de machines-outils, au montage à la presse de roulements, à la manipulation de composants circulaires et carrés 3C et à l'assemblage concentrique de pièces tubulaires.

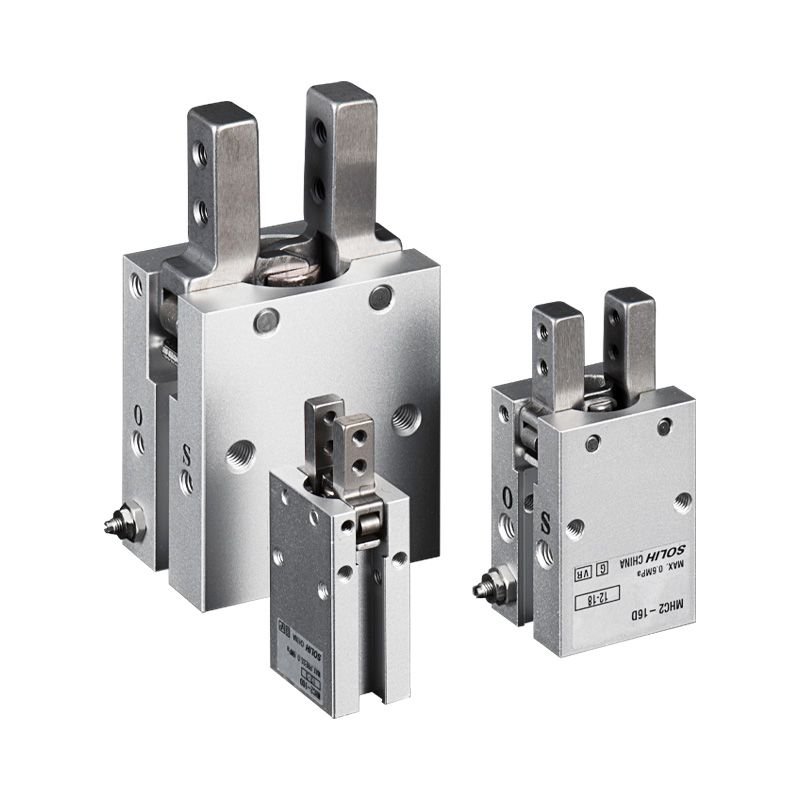

La pince pneumatique à rotation angulaire de type pivot SOLH MHC2 est entièrement interchangeable avec les modèles SMC équivalents. Un mécanisme de culbuteur entraîne les mâchoires pour qu'elles tournent autour du pivot inférieur avec un angle d'oscillation maximal d'une seule mâchoire de 30°, ce qui diffère des pinces parallèles MHZ2 à déplacement linéaire. Les alésages couvrent 6/10/16/20/25 mm, disponibles en variantes D double effet et S simple effet normalement ouvert (pas de version NC normalement fermée). Les papillons unidirectionnels intégrés permettent un réglage direct de la vitesse. Les anneaux magnétiques préinstallés fonctionnent avec les commutateurs à lames M9BW pour transmettre les signaux d'état des mâchoires aux systèmes PLC. Le corps compact à profil bas est idéal pour le serrage d'emballage extérieur dans des équipements avec un espace en profondeur limité. En raison du principe du levier, le couple de serrage effectif diminue fortement avec les fixations étendues ; la vérification de la charge basée sur la longueur du porte-à-faux des mâchoires est obligatoire lors de la sélection. Largement utilisé pour le serrage extérieur des boîtiers en plastique 3C, des bouchons de bouteilles et des petites pièces tubulaires, l'alimentation latérale et le pick-and-place pour les effecteurs finaux de robots miniatures. Les pinces parallèles MHZ2 sont recommandées pour les applications nécessitant une préhension centrée de haute précision, des charges de fixation longues ou une fonction de maintien hors tension.

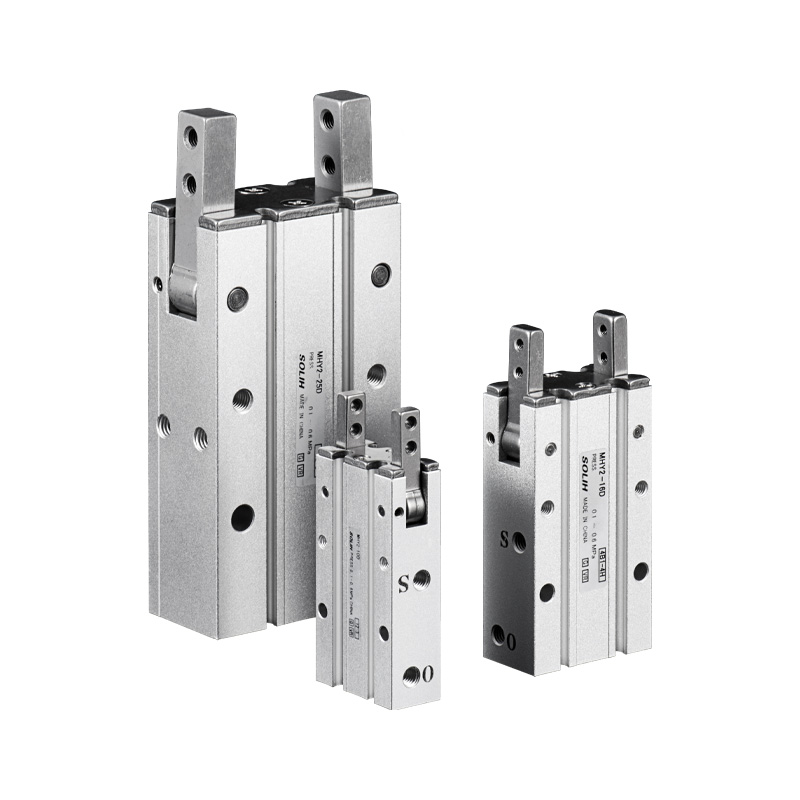

La pince pneumatique à rotation large de 180° à came SOLH MHY2 est entièrement interchangeable avec les modèles SMC équivalents. Il adopte une transmission à came au lieu d'un mécanisme à engrenages, atteignant un angle d'ouverture maximum de 180° avec une position de fermeture excessive de -3° pour empêcher le desserrage de la pièce. Les tailles d'alésage couvrent 10/16/20/25 mm, à double effet pur sans variantes NO/NC à simple effet, et la précision de positionnement répété atteint ±0,02 mm. La construction optimisée à dégagement étroit améliore la résistance à la poussière. Des rainures de capteur sur quatre côtés sont disponibles et le montage traversant est facultatif. Les anneaux magnétiques intégrés fonctionnent avec les commutateurs à lames de la série M9 pour envoyer des signaux de retour ouvert/fermé au PLC. En raison de la transmission par levier, la force de serrage efficace diminue fortement avec l'extension du porte-à-faux de la mâchoire ; Une vérification du couple est requise lors de la sélection et la longueur du bras de serrage est recommandée dans les 35 mm. Idéal pour prélever et retourner des pièces tubulaires et irrégulières de grand diamètre sur des effecteurs terminaux de robots miniatures. La pince pivotante à engrenages MHW2 est recommandée si un maintien hors tension ou un alésage robuste plus grand est requis ; La pince parallèle MHZ2 est préférable pour le serrage linéaire centré.

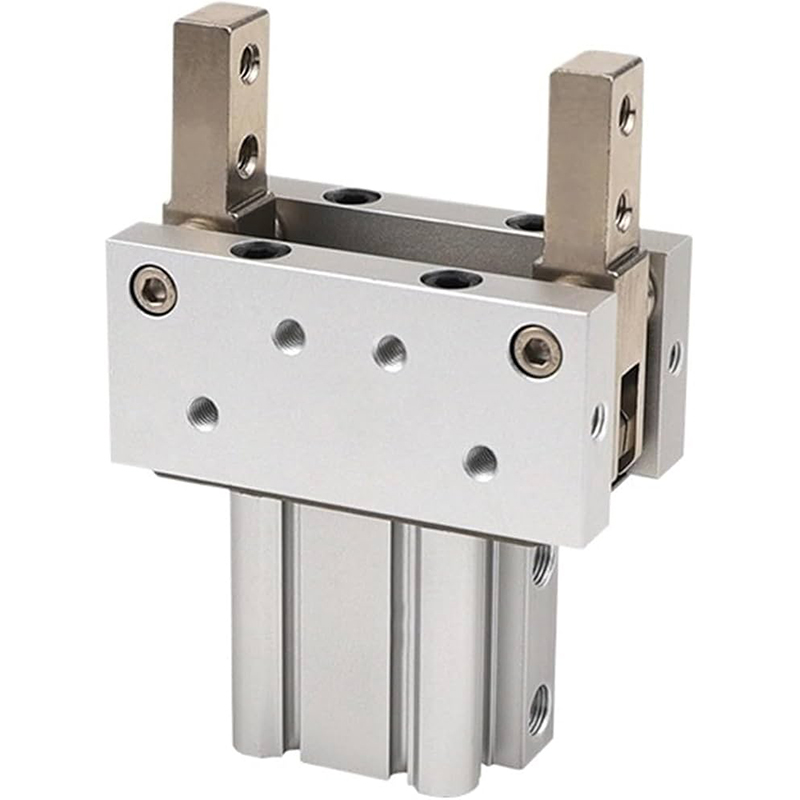

La pince pneumatique autobloquante robuste à genouillère SOLH MHT2 est entièrement interchangeable avec les modèles SMC équivalents. La structure de point mort de la liaison à bascule amplifie la force de serrage de 3 à 5 fois. L'autoverrouillage mécanique s'enclenche une fois complètement fermé, conservant plus de 80 % de la force de serrage après une perte d'air pour empêcher la chute de la pièce, idéal pour la manipulation de robots aériens et les stations de haute sécurité. Les tailles d'alésage couvrent 32/40/50/63 mm, proposées en type D standard et en variante DZ légère mise à jour. Les interrupteurs magnétiques (M9BW) peuvent être montés sur quatre côtés pour une disposition flexible des capteurs. Équipé de mâchoires en acier allié à haute résistance et de liaisons résistantes à l'usure, il permet un fonctionnement continu à long terme sans huile. L'angle d'oscillation est limité entre 23° et 28°, le jeu de la pièce doit donc être vérifié lors de la sélection. Largement utilisé pour les composants automobiles, les pièces moulées et forgées, le chargement de machines-outils robustes et les dispositifs de sécurité pour les équipements de pressage. Contrairement aux pinces parallèles ordinaires sans fonction de verrouillage, MHT2 est la solution privilégiée pour les charges lourdes nécessitant une protection antichute.

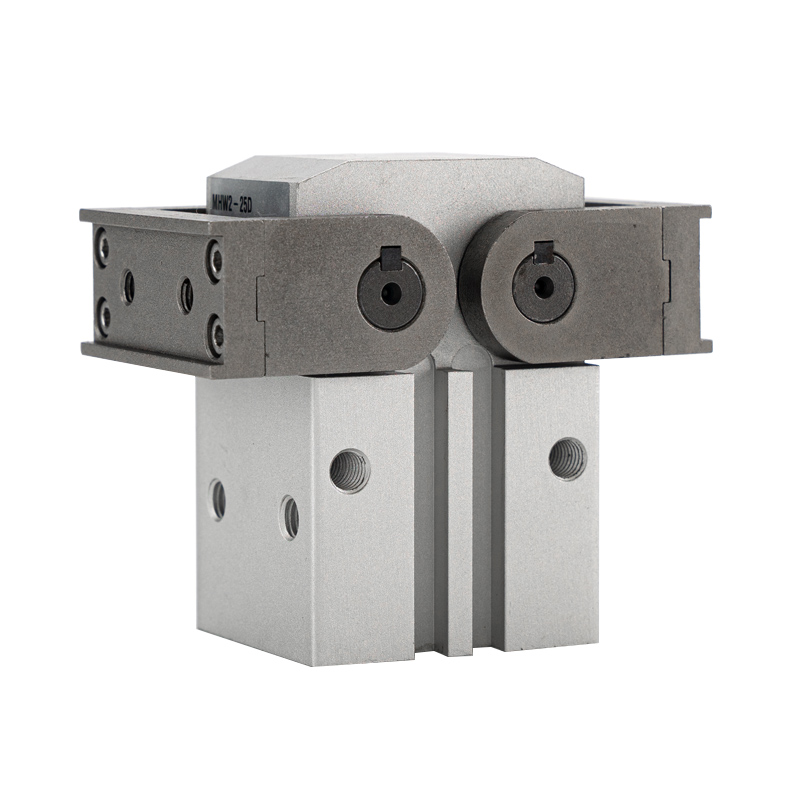

La pince pneumatique à crémaillère et pignon SOLH MHW2 pivotant à 180° est entièrement interchangeable avec les modèles SMC équivalents. L'entraînement par engrenages à crémaillère et pignon permet un balancement symétrique et synchrone des mâchoires, chaque mâchoire tourne jusqu'à 90° pour une ouverture totale de 180°, avec une erreur de synchronisation ≤0,1° pour garantir un serrage équilibré et empêcher la pièce de glisser. Les tailles d'alésage vont de 20 à 50 mm en configuration purement double effet. Les mâchoires sont perpendiculaires au corps en pleine ouverture, minimisant ainsi l'espace occupé et facilitant l'évitement mécanique et le retournement de la pièce. Le corps carré en aluminium anodisé dur comporte des rainures de capteur sur quatre côtés pour une installation sans restriction de l'interrupteur magnétique. L’étanchéité optimisée à l’épreuve de la poussière permet un fonctionnement à long cycle dans les ateliers poussiéreux. Comparé au MHY2 à came, le MHW2 offre une capacité de charge plus élevée et une meilleure synchronisation ; Contrairement à la bascule MHT2, elle n'a pas de verrouillage automatique lors de la mise hors tension, mais offre un angle de balancement beaucoup plus grand. Largement utilisé pour retourner et manipuler des pièces de charge moyenne (1 ~ 20 kg), des cartons, de grandes pièces en plastique et le chargement/déchargement dans des stations d'automatisation confinées.

La pince rotative intégrée de type à palette SOLH MRHQ est entièrement interchangeable avec les modèles SMC équivalents. Il intègre un module rotatif à palettes et une pince à air parallèle dans un seul actionneur, remplaçant la combinaison divisée d'une table rotative et d'un cylindre à doigts séparé. La longueur totale est raccourcie d'environ 20 % et les interférences de traînée des tubes pendant la rotation sont éliminées. Les tailles d'alésage couvrent 10/16/20/25 mm avec les versions standard de rotation à 90° et 180°. Les vis de butée permettent un réglage fin angulaire total de ± 10°. La mâchoire parallèle à double effet atteint une précision de positionnement répétée de ±0,01 mm. Cinq surfaces de montage ainsi que des bossages de positionnement et des trous de goupille permettent un centrage rapide et un assemblage multi-orientation. Les anneaux magnétiques intégrés prennent en charge jusqu'à quatre commutateurs à lames de la série M9 pour détecter à la fois les limites de rotation et l'état d'ouverture/fermeture des mâchoires pour un contrôle de verrouillage complet de l'API. Adoptant une structure autolubrifiante sans huile, il est largement utilisé pour la préhension, le retournement et la conversion de direction de pièces dans les lignes d'électronique 3C et d'automatisation d'emballage en espace confiné pour des charges légères et moyennes de 0,1 à 5 kg. Une marge de sécurité minimale de 30 % est requise lors de la sélection de la charge.
