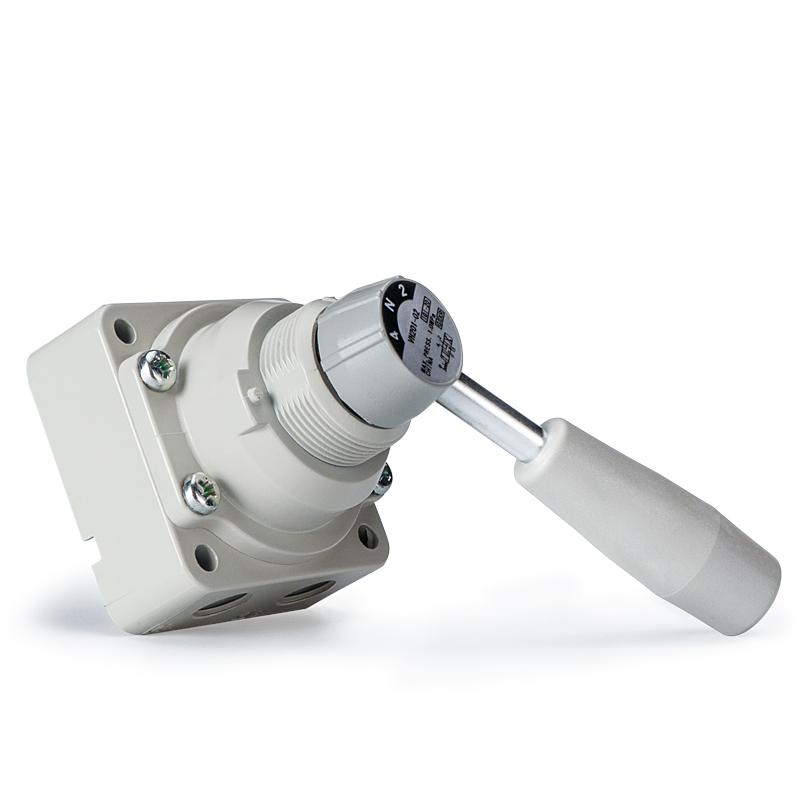

La vanne manuelle rotative manuelle à 4 voies de la série SOLH VH commute les circuits d'air par poignée rotative, avec trois fonctions centrales en option : centre fermé à 3 positions, échappement central à 3 positions et type à 2 positions. Adoptant un joint de bobine rotatif de précision pour une fuite interne ultra-faible, il est doté d'un corps en alliage de zinc/aluminium moulé sous pression et d'une longue durée de vie sans lubrification, avec verrouillage de position mécanique intégré pour éviter un fonctionnement accidentel. Il prend en charge la disposition de la tuyauterie des ports latéraux et inférieurs, disponible pour un montage encastré sur panneau ou une fixation directe du corps, avec des tailles de ports de Rc1/4" à 1" et une pression de fonctionnement maximale de 0,7 à 1,0 MPa. La version fermée au centre maintient la pression de serrage du cylindre pendant l'arrêt, tandis que l'échappement central libère complètement la pression pour un entretien en toute sécurité. Largement utilisé pour l'inversion manuelle des cylindres, la mise en service des équipements, la ventilation, l'isolation de la source d'air d'urgence, le fonctionnement manuel de la machine semi-automatique et les bancs d'essai d'enseignement pneumatique.

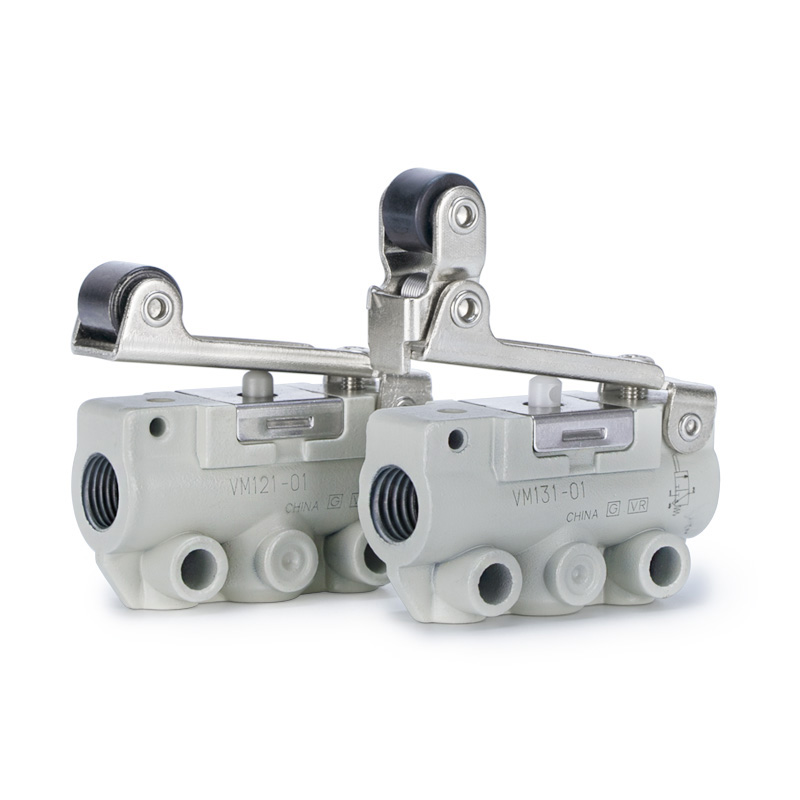

La vanne mécanique miniature à clapet 2/3 ports SOLH VM1 (VM100) est entièrement interchangeable avec les modèles SMC équivalents. Adoptant une structure d'étanchéité à clapet compacte et fiable, il présente une largeur ultra-étroite de 11 mm et un poids de seulement 60 g pour une installation facile d'empilage intégré et dense à l'intérieur des machines. La pression de fonctionnement varie de -100 kPa sous vide à 1,0 MPa de pression positive, avec une conception sans lubrification, une excellente étanchéité et une forte résistance à la poussière. Plusieurs options de filetage, notamment M5, Rc1/8, NPT1/8 et G1/8, sont disponibles, prenant en charge la disposition de la tuyauterie des ports latéraux et inférieurs. Une série complète de têtes d'actionneurs interchangeables est proposée : piston standard/court, levier à galet anti-rebond droit/court/unidirectionnel, bouton-poussoir plat, arrêt d'urgence champignon jaune, bouton indicateur vert, levier à charnière et bouton rotatif verrouillable, avec des variantes complètes NC/NO à 2 et 3 ports. Largement appliqué pour la détection de limite de course de vérin, la mise en service manuelle du jogging, le verrouillage d'urgence de sécurité, la commutation d'air de mini gabarit et les circuits de déclenchement sous vide, il agit comme déclencheur de signal d'air mécanique universel pour les équipements d'automatisation compacts.

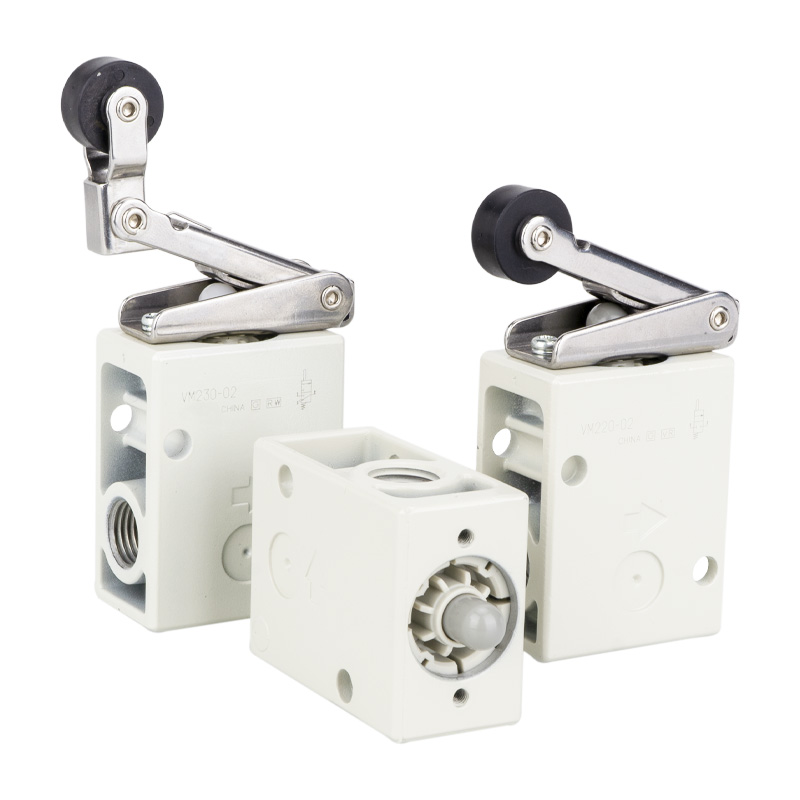

La vanne à clapet mécanique moyenne SOLH VM2 (VM200) est entièrement interchangeable avec les modèles SMC correspondants. Doté d'une construction à clapet moyen avec un coefficient de débit Cv=0,87, sa capacité de débit est environ 8 fois supérieure à celle de la série mini VM1, équipée d'un port Rc1/4 standard et de filetages NPT/G1/4 en option. Il fonctionne sous 0 ~ 1,0 MPa et est incompatible avec le vide, adoptant un joint à clapet résistant à l'usure sans lubrification et un corps métallique robuste. Des configurations de tuyauterie à orifice latéral et à orifice inférieur sont disponibles, prises en charge par une gamme complète d'actionneurs interchangeables : rouleau POM standard/levier à rouleau en acier trempé résistant à l'abrasion, rouleau anti-rebond unidirectionnel, piston droit, bouton-poussoir plat, tête d'arrêt d'urgence en forme de champignon jaune, bouton indicateur vert et bouton de charnière verrouillable. La variante à rouleaux en acier trempé convient aux lignes de production lourdes et à forte usure. Largement utilisé pour la détection des limites de course des vérins et des tables coulissantes, la mise en service manuelle des équipements, la commutation d'air des appareils de gabarit et le verrouillage d'urgence de sécurité, il sert de vanne de déclenchement d'air mécanique grand public pour les lignes de production d'emballage, de textile, d'impression et d'automatisation générale.

La vanne mécanique à clapet 3 ports moyenne SOLH VM4 (VM400) est entièrement interchangeable avec les modèles SMC équivalents, positionnée entre les séries mini VM1 et VM2 à haut débit. Son principal avantage réside dans la compatibilité avec une plage de pression complète allant de -100 kPa de vide à 1,0 MPa de pression positive, une fonctionnalité non disponible sur VM2. Il adopte un port Rc1/8 standard avec des filetages NPT/G1/8 en option et une capacité de débit Cv=0,38, prenant en charge la disposition de la tuyauterie des ports latéraux et inférieurs. Construit avec un corps en métal solide, il résiste à un impact de 1 000 m/s² et à de fortes vibrations, adapté aux lignes de production intensives et difficiles, avec un joint à clapet sans lubrification et résistant à la poussière pour une longue durée de vie. Un ensemble complet d'actionneurs interchangeables est fourni : levier à galet en acier anti-abrasion standard/trempé, galet anti-rebond unidirectionnel, piston droit, boutons d'arrêt d'urgence champignon multicolores, boutons rotatifs 2/3 positions, boutons-poussoirs verrouillables et leviers à charnière à bascule. Largement appliqué dans la détection de limite de course de cylindre et de table coulissante, les circuits d'adsorption/libération sous vide, la mise en service manuelle de l'équipement, le verrouillage d'urgence de sécurité de la machine et la commutation de montage de gabarit, c'est la vanne de déclenchement mécanique moyenne idéale pour les conditions de travail nécessitant une compatibilité sous vide et une forte résistance aux chocs.

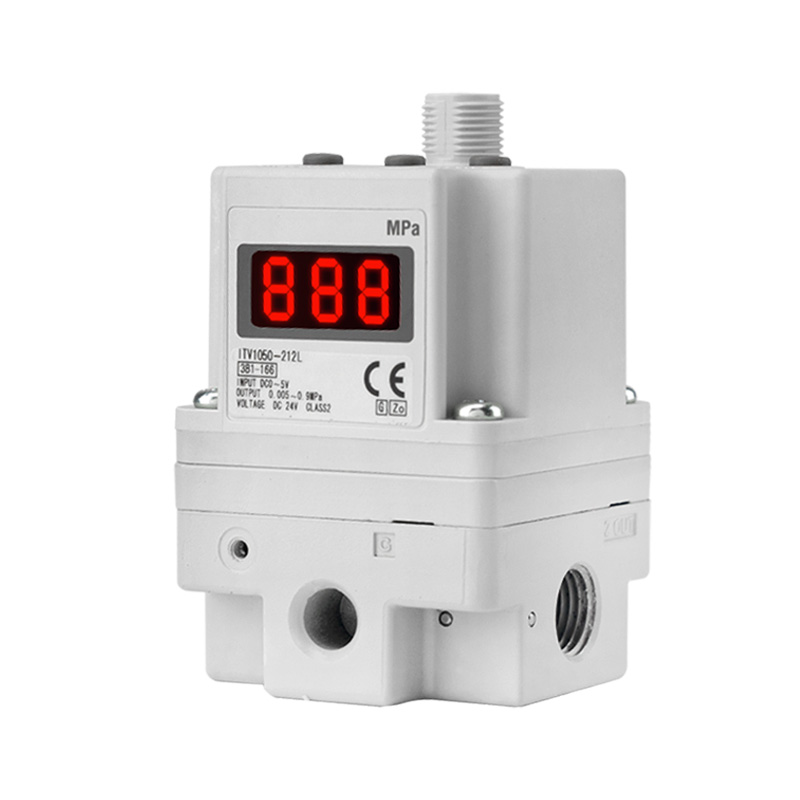

La vanne proportionnelle électropneumatique à haut débit SOLH ITV est entièrement interchangeable avec les modèles SMC équivalents. Adoptant un système de retour de pression en boucle fermée, il accepte une tension DC0-10V, des signaux analogiques de courant 4-20mA et une communication de bus de terrain en option, notamment CC-Link, PROFINET, EtherNet/IP, pour obtenir une régulation continue et de haute précision de la pression d'air à distance avec une précision de contrôle de ±1 % FS et une protection IP65 contre la poussière et les éclaboussures. Trois séries couvrent différentes plages de débit : ITV1100 pour micro faible débit, ITV2100 pour débit moyen universel et ITV3100 pour fort débit élevé jusqu'à 4 400 L/min ANR, avec pression réglable de 0,005 à 0,9 MPa. Il prend en charge les filetages Rc/NPT/G et les raccords enfichables, l'affichage numérique LED intégré et l'alarme d'autodiagnostic sous faible alimentation DC24V. Largement appliqué pour l'actionnement de cylindres de grand alésage, le contrôle de tension constante de film et de fil, les processus de précision semi-conducteurs et optiques, la distribution et le revêtement automatiques, la commutation de pression à plusieurs étages pour les équipements de soudage et de rivetage, le remplacement de plusieurs régulateurs manuels pour réaliser un contrôle de pression centralisé numérique sur les lignes de production automatisées.

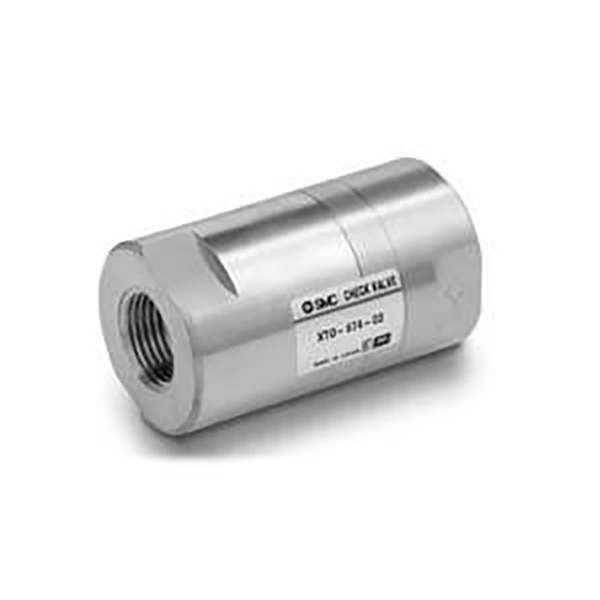

Les clapets anti-retour en ligne SOLH XTO674 et INA14 partagent la même plate-forme structurelle avec une pression de fissuration ultra-faible de 0,01 MPa, compatible avec l'air comprimé et l'eau propre pour une protection anti-reflux dans les conduites de fluides sous vide et basse pression. XTO674 est une version cryogénique entièrement en laiton fonctionnant jusqu'à -30 ℃ ; La série standard INA14 fournit un corps en laiton ou en acier inoxydable SUS304, équipé de joints NBR standard ainsi que de joints FKM résistants à l'huile et aux hautes températures en option et de joints CR résistants aux intempéries. La conception filetée en ligne compacte avec marquage de flèche de débit peut être directement montée dans les canalisations sans supports supplémentaires, empêchant efficacement la perte de vide et le flux d'air inversé lorsqu'elle est installée entre les générateurs de vide et les ventouses. Les deux séries présentent des dimensions globales et des tailles de filetage identiques pour un échange direct sur le terrain sans modification des tuyaux, largement utilisées dans les équipements cryogéniques, les lignes de production sous vide, les circuits de fluides à haute température résistants à la corrosion et les conduites pneumatiques et d'eau générales pour la rétention de pression unidirectionnelle et la prévention du reflux.

Le cylindre coulissant linéaire à rail en L ultra-mince SOLH HLH adopte un rail de guidage à billes à recirculation d'un seul côté intégré avec un corps mince à profil bas pour économiser de l'espace d'installation, une glissière pneumatique à double effet dédiée au positionnement de précision sous charge légère. Les tailles d'alésage vont de 6, 10, 16 à 20 mm avec des courses standard de 5 à 60 mm, une pression de fonctionnement de 0,15 à 0,7 MPa et une température de fonctionnement de -20 ℃ à 70 ℃. Le corps du cylindre comporte des trous taraudés de montage dans 4 directions et des ports d'air sur 3 côtés pour une disposition flexible de la tuyauterie. Le chariot coulissant est équipé de trous taraudés et de trous de positionnement sur les surfaces supérieure et avant. Un anneau magnétique intégré est fourni en standard, avec deux fentes latérales pour le montage de commutateurs magnétiques à lames. Le joint flottant entre la tige de piston et le chariot élimine la charge latérale latérale et garantit une excellente rectitude et une précision anti-rotation. Comparé à la série HLQ à double rail, le HLH présente une silhouette plus fine pour les espaces confinés et étroits, largement utilisé dans les mini gabarits d'inspection 3C et semi-conducteurs, les unités de serrage par poussée légères et les mécanismes de positionnement alternatifs à l'intérieur des machines d'automatisation compactes.

Les vérins coulissants à deux arbres SOLH HLQ / HLQL adoptent des guides linéaires à recirculation de billes, y compris la version standard compacte HLQ avec cylindre monté sur le côté et le modèle HLQL symétrique ultra-rigide. Les tailles d'alésage vont de 6 à 25 mm avec des courses de 10 à 150 mm. La conception à double tige de piston parallèle offre une forte poussée et d'excellentes performances anti-torsion et anti-rotation. Un joint flottant intégré entre le piston et le chariot coulissant compense les charges latérales excentriques. La base comporte des trous taraudés de montage dans 3 directions, tandis que le chariot coulissant fournit des trous de montage de fixation multi-surfaces et des broches de positionnement ; des fentes latérales pour les interrupteurs à lames magnétiques et un aimant intégré sont fournis en standard. Plusieurs options de tampon sont disponibles : tampon d'air réglable double/simple, amortisseur hydraulique et blocs d'arrêt externes pour un mouvement alternatif en douceur et une précision de positionnement répétée élevée. Le HLQ s'adapte aux charges moyennes à petites avec un espace limité, tandis que le HLQL symétrique gère les charges lourdes et les décalages excentriques importants. Largement utilisé pour le transfert automatique, le serrage de précision et le positionnement linéaire en 3C, l'assemblage de semi-conducteurs et les équipements de test.

Les vérins coulissants à double arbre SOLH HLS/HLSL adoptent des guides à rouleaux croisés à contact linéaire, offrant une rigidité, une précision de positionnement répétée et une résistance à la charge excentrique beaucoup plus élevées que les modèles de guidage à billes HLQ. Deux variantes sont disponibles : HLS standard avec vérin compact latéral pour charges moyennes à petites sans déport important ; HLSL symétrique avec cylindre centré et double rouleaux parallèles pour charges lourdes, couple excentrique important et exigences d'ultra-précision. Les alésages couvrent 6 à 25 mm et les courses 10 à 150 mm. Les tiges de piston doubles offrent des performances de poussée et anti-torsion puissantes, tandis que les joints flottants intégrés éliminent les contraintes de déflexion latérale. La base prend en charge des trous de montage dans 3 directions, le chariot coulissant réserve des filetages de fixation multi-surfaces et des broches de positionnement, et un anneau magnétique ainsi que des emplacements pour capteurs sont fournis en standard. Des tampons d'air réglables, des amortisseurs hydrauliques et des butées mécaniques externes sont des accessoires en option. La température de fonctionnement varie de -20 ℃ à 70 ℃. Largement utilisé dans les semi-conducteurs, l'automatisation médicale, les gabarits de machines-outils et autres stations de positionnement de transfert et de serrage ultra-résistantes.
