Vanne de contrôle

L'électrovanne à clapet à 3 ports pilotée série SOLH VCH400 (VCH410) est personnalisée pour les gazoducs moyenne et haute pression avec une pression de fonctionnement maximale jusqu'à 5,0 MPa. Équipé de joints élastiques en polyuréthane haute pression et de filetages ISO G de grande taille (G1/2, G3/4, G1), il offre une capacité de débit élevée et un écart de réponse ≤ ± 2 ms, avec une résistance exceptionnelle aux vibrations et aux chocs et une durée de vie de 10 millions de cycles. La structure anti-goutte atteint une protection IP65 équivalente ; la version NC se purge automatiquement en cas de perte de puissance, idéale pour les circuits de charge, de ventilation et de conversion de pression haute pression, et parfaitement adaptée aux régulateurs haute pression SOLH VCHR. Applicable uniquement à l’air comprimé sec et propre et au gaz inerte. Le montage en spirale est interdit et un actionnement périodique par cycles est nécessaire pour éviter l'adhérence du clapet. Il sert de composant de contrôle fiable pour les équipements industriels de charge et de ventilation d'air à haute pression.

Version 1｜ Copie longue de la page produit officielle (axée sur le référencement, ~ 290 mots pour la page de détail du site Web indépendant) Les électrovannes pour fluides en laiton 2/2 voies de la série SOLH 2V sont des vannes tout ou rien électromagnétiques polyvalentes conçues pour le contrôle universel de l'air comprimé, de l'eau industrielle et de l'huile lubrifiante, disponibles en deux configurations structurelles matures : 2V025 à action directe et variantes 2V130 et 2V250 pilotées à membrane. Construite avec des corps de vanne robustes en laiton forgé associés à des éléments d'étanchéité haute performance, cette gamme offre des performances de commutation fiables couvrant le démarrage sans pression et la régulation de pipeline à haut débit. Le modèle compact à action directe 2V025 adopte une structure d'entraînement électromagnétique direct qui permet une ouverture normale à une pression différentielle nulle de 0MPa. Équipé de joints en caoutchouc fluoré VITON résistant à l'usure, il résiste aux milieux corrosifs faibles et s'adapte parfaitement aux canalisations basse pression, aux boucles à vide et aux équipements de pulvérisation et de refroidissement à micro-flux. Les 2V130 et 2V250 pilotés s'appuient sur une différence de pression moyenne pour entraîner le diaphragme, offrant une capacité de débit remarquable et une faible consommation d'énergie de la bobine ; ils nécessitent une pression de démarrage minimale de 0,05 MPa et utilisent des joints en caoutchouc nitrile NBR, idéaux pour les conduites d'eau et d'air comprimé conventionnelles. Toutes les versions adoptent des bobines isolées de classe B avec une protection IP65 et une réponse de commutation rapide en 0,05 seconde. Plusieurs options de câblage (prise DIN, fils volants, prises pour voyants lumineux) et de nombreuses spécifications de filetage allant de G1/8 à G1 pouces permettent une installation flexible sur le terrain. Largement déployée dans le contrôle du vide, les circuits d'eau de refroidissement des équipements, l'alimentation automatique en eau des chaudières, l'admission d'eau des compresseurs d'air et la coupure principale des canalisations gaz-liquide, la série SOLH 2V offre des solutions générales de commutation de fluides économiques et stables pour les circuits de fluides d'automatisation industrielle à spectre complet.

Les mini électrovannes 2/2 voies à action directe normalement fermées de la série SOLH 2P adoptent des corps de vanne en plastique technique en nylon PA66 à haute résistance, spécialement conçus pour la commutation automatique à faible débit et à faible coût de l'air comprimé, de l'eau propre et de l'huile lubrifiante à faible viscosité. Dotée d'une véritable performance de démarrage sans pression, la vanne peut s'ouvrir normalement sous une différence de pression de 0 MPa, brisant ainsi efficacement la dépendance à la pression des électrovannes pilotées. Cette série adopte une structure d'entraînement électromagnétique directe mature. En état de mise hors tension, le ressort de réinitialisation intégré comprime étroitement le noyau de la valve pour maintenir un état complètement fermé ; Lorsqu'elle est sous tension, l'attraction électromagnétique soulève rapidement le noyau de la vanne pour conduire le pipeline, l'ensemble de l'action de commutation étant terminé en 0,05 s pour une réponse ultra-rapide. La configuration standard utilise des joints en caoutchouc fluoré VITON résistants à l'usure avec une résistance exceptionnelle à l'huile, à l'eau et aux fluides légèrement corrosifs ; Un joint en caoutchouc nitrile NBR est disponible en remplacement facultatif selon les conditions de travail. La bobine atteint le niveau de protection IP65 contre la poussière et l'eau avec une isolation de classe B, capable d'un fonctionnement continu et stable dans des environnements d'atelier humides. Avec un orifice d'écoulement fixe de φ2,5 mm et une valeur CV de 0,23, deux spécifications de filetage grand public G1/8 et G1/4 sont disponibles, associées à diverses options de câblage, notamment une prise DIN standard, des câbles volants et des prises de voyant lumineux, ainsi que des options de tension CA/CC universelles pour répondre aux demandes de correspondance mondiale. Le contour compact et léger convient à l'installation à l'intérieur de modules d'équipement compacts. Il est largement utilisé dans le contrôle de la source d'air du générateur de vide, la commutation de l'alimentation en air des petits cylindres, les micro-boucles d'eau de refroidissement des équipements, la pulvérisation automatique, le drainage automatique du compresseur d'air et les petits systèmes d'humidification, servant d'alternative miniature rentable de contrôle des fluides aux vannes en laiton de la série 2V.

Les électrovannes de commande directionnelles pneumatiques 3/2 voies de la série SOLH 3V sont conçues avec des structures à action directe et pilotées, conçues sur mesure pour entraîner des vérins à ressort de rappel à simple effet et commuter des circuits pneumatiques à vide. Disponible en configurations normalement fermées (NC) et normalement ouvertes (NO), cette série adopte des corps de vanne en alliage d'aluminium léger à haute résistance avec une disposition compacte, une réponse rapide et un indice de protection IP65 contre la poussière et l'eau, agissant comme composant de contrôle de base standard pour les systèmes d'automatisation pneumatiques de petite et moyenne taille. La disposition des ports suit les normes universelles de l'industrie : P pour l'entrée d'air principale, A pour l'exécution des cylindres de connexion des ports de travail ou des ventouses à vide, R pour l'orifice d'échappement associé à des silencieux pour réduire le bruit de fonctionnement. Les variantes 3V1 et 3V2 à action directe prennent en charge un démarrage fiable sans pression dans une plage de 0 à 0,8 MPa avec une réponse de commutation inférieure à 0,05 s, parfaitement adaptées aux gazoducs à basse pression et aux scénarios de contrôle du vide à pression négative. Les séries 3V100/3V200/3V300 pilotées présentent une plus grande capacité de débit et une consommation électrique de bobine inférieure, nécessitant une pression d'entrée minimale de 0,15 MPa pour une commutation stable afin de satisfaire les boucles pneumatiques conventionnelles à haut débit. Équipée d'un bouton de commande manuelle de type dé à coudre pour un débogage pratique sur site pendant l'installation et la maintenance, toute la série prend en charge un fonctionnement sans huile avec des performances d'étanchéité stables. Plusieurs spécifications de filetage, notamment M5, G1/8, G1/4 et G3/8, sont facultatives, associées aux tensions CA et CC mondiales courantes et à deux modes de câblage de prise DIN et de câbles volants. Il peut remplacer directement les vannes pilotes d'air 3A traditionnelles et les vannes manuelles 3L sans modification structurelle, largement déployées dans les mécanismes de serrage des pièces, la commutation par adsorption sous vide, la protection de verrouillage pneumatique et le contrôle progressif des petits actionneurs.

Les valves de commande directionnelles pneumatiques pilotées de la série SOLH 4V sont des composants pneumatiques industriels courants couvrant les configurations 5/2 voies à deux positions et 5/3 voies à trois positions, spécialement optimisées pour l'entraînement de mouvements alternatifs, le positionnement à mi-course et la rétention de pression des vérins pneumatiques à double effet. Adoptant un noyau de distributeur à tiroir de haute précision et une structure d'actionnement pilote intégrée, cette série présente une faible résistance au frottement, une action de commutation sensible et une faible consommation d'énergie des bobines, largement déployée dans les chaînes d'assemblage automatisées, les machines d'emballage, les dispositifs de positionnement et les systèmes de transmission pneumatique généraux. La disposition à cinq ports est conforme aux normes universelles de l'industrie : P sert d'entrée d'air principale ; A et B sont deux ports d'exécution connectés aux chambres avant et arrière des vérins à double effet pour contrôler l'extension et la rétraction ; R et S sont des ports d'échappement configurés avec des silencieux pour réduire le bruit de fonctionnement. Le type 5/2 voies comprend des variantes de commande électrique à simple bobine et de commande électrique à double bobine. Les vannes à commande électrique unique reposent sur un réarmement à ressort pour revenir automatiquement en cas de coupure de courant, ce qui est idéal pour les actions alternatives conventionnelles et les applications de réarmement de sécurité. Les vannes à double commande électrique possèdent une mémoire de position sans ressorts, verrouillant régulièrement la position actuelle du cylindre après la mise hors tension pour un positionnement et un maintien de la pression de longue durée. La version 5/3 à trois positions offre trois modes neutres en option : le centre fermé (type C) verrouille tous les ports pour le verrouillage de la suspension du cylindre et la protection antichute ; le centre d'échappement (type E) relie les ports A/B aux canaux d'échappement pour une décompression et un flottement libre lors de la mise en service manuelle ; Le centre de pression (type P) alimente en air comprimé les deux ports de travail pour un serrage équilibré bidirectionnel. Les spécifications disponibles vont de 4V110 à 4V410 avec des tailles de filetage M5, G1/8, G1/4, G3/8 et G1/2. Équipée de bobines étanches à la poussière et à l'eau IP65 prenant en charge les tensions CA et CC grand public, toute la série prend en charge un fonctionnement sans huile et est livrée avec un bouton de commande manuelle pour des tests et une maintenance pratiques sur site. Il s'agit de la vanne directionnelle standard universelle pour l'automatisation pneumatique industrielle grand public.

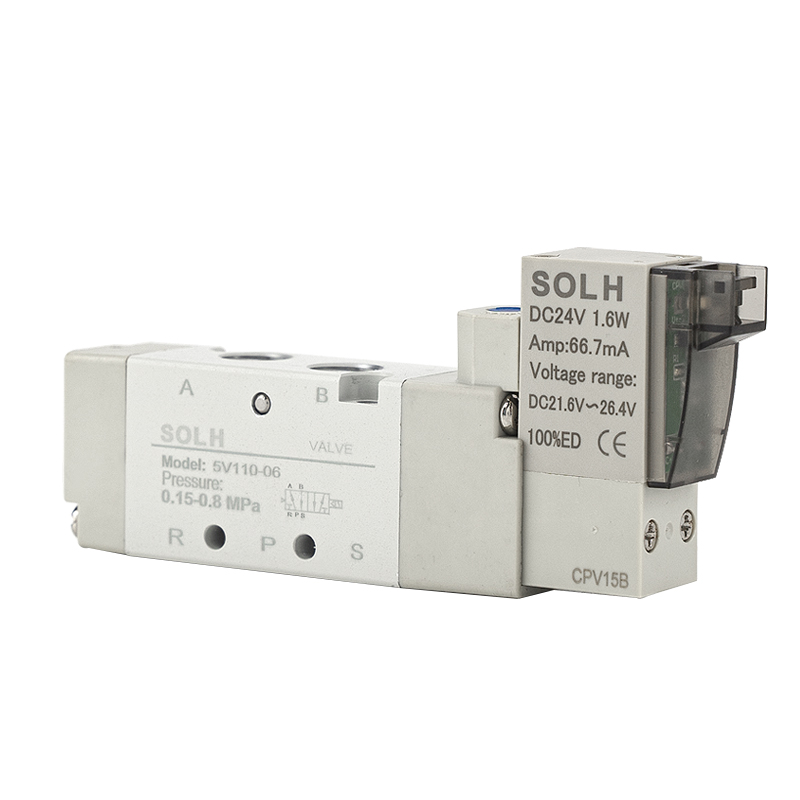

Électrovanne pneumatique 5/2 et 5/3 voies série SOLH 5V, entièrement interchangeable avec la série AirTAC 5V. Bobine de faible puissance de 0,9 W, durée de vie de 30 millions de cycles, réponse haute fréquence ≤ 0,05 s, indice IP65 avec échappement pilote interne propre. Disponible en commande électrique simple/double et fonctions centrales C/E/P à 3 positions, idéal pour les cylindres à double effet, l'électronique, les équipements d'automatisation de qualité alimentaire médicale propre.

L'électrovanne pilotée compacte SOLH 7V comprend des variantes complètes à 5/2 et 5/3 voies, couvrant le rappel par ressort à simple bobine, le verrouillage à double bobine et trois fonctions centrales : centre fermé, centre d'échappement, alimentation en pression centrale. Il adopte une conception de canal d'échappement centralisé interne intégrée avec une capacité de débit environ 30 % plus élevée que les vannes traditionnelles de la série 4 V, avec une réponse de commutation ≤ 50 ms et une fréquence de fonctionnement maximale jusqu'à 5 Hz. Les bobines à très faible puissance génèrent moins de chaleur pour une alimentation continue, avec une consommation électrique CC de 0,7 W et CA 1,1 VA. Une gamme complète de M5 à 3/8" est proposée, prenant en charge à la fois les ports filetés standard et les raccords rapides enfichables. Les vannes peuvent être installées individuellement ou empilées sur des collecteurs multi-stations en aluminium pour économiser de l'espace dans l'armoire et simplifier la tuyauterie d'air principale. Plages de pression de fonctionnement 0,15 ~ 0,8 MPa avec température de fonctionnement -20 ℃ ~ 70 ℃. Le corps de vanne en aluminium moulé sous pression offre une longue durée de vie d'étanchéité, largement utilisé pour la commutation directionnelle des cylindres et le contrôle pneumatique centralisé sur tous les systèmes automatisés. lignes de production.

L'électrovanne pilotée à 5 ports de la série SOLH SY est entièrement interchangeable avec les vannes SMC correspondantes, notamment les modèles SY3000 mini, SY5000 medium mainstream, SY7000 large et SY9000 extra-large. Il offre des options de circuit complètes : 5/2 simple/double bobine et 5/3 à trois positions avec fonctions centre fermé, échappement central et alimentation en pression centrale. Les bobines standard de 0,35 W et les bobines à économie d'énergie ultra-basse consommation de 0,1 W en option génèrent peu de chaleur pour une alimentation continue. La version pilote interne fonctionne de 0,1 à 0,7 MPa, tandis que la variante pilote externe prend en charge un environnement sous vide de -100 kPa. La bobine scellée atteint jusqu'à 200 millions de cycles de commutation. Les ports d'air sont disposés sur le côté, en haut et en bas pour un acheminement flexible des tubes. Les vannes adoptent une conception à encliquetage enfichable compatible avec les îlots de vannes de collecteur SS5Y, permettant la maintenance d'une seule vanne sans démonter l'ensemble du banc, avec un connecteur enfichable IP65 et un indice de base de collecteur IP67. Les canaux internes optimisés offrent un débit environ 80 % plus élevé que les vannes traditionnelles, et le filtre pilote intégré empêche la bobine de rester coincée par la poussière. Largement utilisé pour la commutation directionnelle des cylindres et le contrôle pneumatique centralisé dans les équipements de semi-conducteurs, de soudage automobile, d'emballage et d'automatisation médicale.

Les électrovannes 5/2 voies à plaque de la série SOLH 4M sont strictement conformes aux normes internationales de montage NAMUR, spécialement conçues pour un montage direct sur des actionneurs pneumatiques entraînant des vannes à bille et des vannes papillon. La base inférieure intégrée est livrée avec des passages d'air P, A, B, R1 et R2 pré-intégrés, permettant une connexion transparente avec les cavités d'air de l'actionneur sans tube externe pour les ports de travail A/B. Cette disposition simplifiée réduit considérablement la charge de travail de configuration des pipelines et les points de fuite d'air potentiels par rapport aux électrovannes conventionnelles de la série 4V connectées à des tubes. Cette gamme adopte une construction de bobine pilote interne avec un fonctionnement sans huile, proposée dans des configurations de réinitialisation à ressort à simple bobine (4M×10) et de mémoire de verrouillage à double bobine (4M×20) couvrant trois qualités de taille : 4M100, 4M200 grand public et 4M300 à haut débit. Les variantes à commande électrique simple se réinitialisent automatiquement sous la tension du ressort une fois l'alimentation coupée pour des scénarios de réinitialisation de sécurité, tandis que les versions à commande électrique double conservent leur position de commutation de manière constante après une coupure de courant pour maintenir l'état d'ouverture/fermeture de la vanne pour un verrouillage à long terme du pipeline. Chaque unité est équipée d'un bouton de commande manuelle latéral pour une mise en service hors ligne et des tests de maintenance pratiques. Les bobines prennent en charge les tensions AC/DC mondiales largement utilisées avec une protection IP65 contre la poussière et l'eau, adaptées aux conditions de travail rigoureuses dans le traitement de l'eau, les canalisations chimiques et la commutation de fluides industriels en général. La série est dimensionnellement compatible avec les bases de collecteur partagées avec la série équivalente 4V, prenant en charge l'installation d'actionneurs autonomes ou l'assemblage d'îlots de vannes centralisés via des collecteurs multistations. Doté d'une interface NAMUR standard certifiée, interchangeable avec la série Airtac 4M grand public, il sert de composant de commande adapté dédié pour la régulation marche-arrêt automatisée des actionneurs pneumatiques à bille et à papillon.
