Vanne de contrôle

La vanne à clapet mécanique moyenne SOLH VM2 (VM200) est entièrement interchangeable avec les modèles SMC correspondants. Doté d'une construction à clapet moyen avec un coefficient de débit Cv=0,87, sa capacité de débit est environ 8 fois supérieure à celle de la série mini VM1, équipée d'un port Rc1/4 standard et de filetages NPT/G1/4 en option. Il fonctionne sous 0 ~ 1,0 MPa et est incompatible avec le vide, adoptant un joint à clapet résistant à l'usure sans lubrification et un corps métallique robuste. Des configurations de tuyauterie à orifice latéral et à orifice inférieur sont disponibles, prises en charge par une gamme complète d'actionneurs interchangeables : rouleau POM standard/levier à rouleau en acier trempé résistant à l'abrasion, rouleau anti-rebond unidirectionnel, piston droit, bouton-poussoir plat, tête d'arrêt d'urgence en forme de champignon jaune, bouton indicateur vert et bouton de charnière verrouillable. La variante à rouleaux en acier trempé convient aux lignes de production lourdes et à forte usure. Largement utilisé pour la détection des limites de course des vérins et des tables coulissantes, la mise en service manuelle des équipements, la commutation d'air des appareils de gabarit et le verrouillage d'urgence de sécurité, il sert de vanne de déclenchement d'air mécanique grand public pour les lignes de production d'emballage, de textile, d'impression et d'automatisation générale.

La vanne mécanique à clapet 3 ports moyenne SOLH VM4 (VM400) est entièrement interchangeable avec les modèles SMC équivalents, positionnée entre les séries mini VM1 et VM2 à haut débit. Son principal avantage réside dans la compatibilité avec une plage de pression complète allant de -100 kPa de vide à 1,0 MPa de pression positive, une fonctionnalité non disponible sur VM2. Il adopte un port Rc1/8 standard avec des filetages NPT/G1/8 en option et une capacité de débit Cv=0,38, prenant en charge la disposition de la tuyauterie des ports latéraux et inférieurs. Construit avec un corps en métal solide, il résiste à un impact de 1 000 m/s² et à de fortes vibrations, adapté aux lignes de production intensives et difficiles, avec un joint à clapet sans lubrification et résistant à la poussière pour une longue durée de vie. Un ensemble complet d'actionneurs interchangeables est fourni : levier à galet en acier anti-abrasion standard/trempé, galet anti-rebond unidirectionnel, piston droit, boutons d'arrêt d'urgence champignon multicolores, boutons rotatifs 2/3 positions, boutons-poussoirs verrouillables et leviers à charnière à bascule. Largement appliqué dans la détection de limite de course de cylindre et de table coulissante, les circuits d'adsorption/libération sous vide, la mise en service manuelle de l'équipement, le verrouillage d'urgence de sécurité de la machine et la commutation de montage de gabarit, c'est la vanne de déclenchement mécanique moyenne idéale pour les conditions de travail nécessitant une compatibilité sous vide et une forte résistance aux chocs.

La vanne proportionnelle électropneumatique à haut débit SOLH ITV est entièrement interchangeable avec les modèles SMC équivalents. Adoptant un système de retour de pression en boucle fermée, il accepte une tension DC0-10V, des signaux analogiques de courant 4-20mA et une communication de bus de terrain en option, notamment CC-Link, PROFINET, EtherNet/IP, pour obtenir une régulation continue et de haute précision de la pression d'air à distance avec une précision de contrôle de ±1 % FS et une protection IP65 contre la poussière et les éclaboussures. Trois séries couvrent différentes plages de débit : ITV1100 pour micro faible débit, ITV2100 pour débit moyen universel et ITV3100 pour fort débit élevé jusqu'à 4 400 L/min ANR, avec pression réglable de 0,005 à 0,9 MPa. Il prend en charge les filetages Rc/NPT/G et les raccords enfichables, l'affichage numérique LED intégré et l'alarme d'autodiagnostic sous faible alimentation DC24V. Largement appliqué pour l'actionnement de cylindres de grand alésage, le contrôle de tension constante de film et de fil, les processus de précision semi-conducteurs et optiques, la distribution et le revêtement automatiques, la commutation de pression à plusieurs étages pour les équipements de soudage et de rivetage, le remplacement de plusieurs régulateurs manuels pour réaliser un contrôle de pression centralisé numérique sur les lignes de production automatisées.

Les clapets anti-retour en ligne SOLH XTO674 et INA14 partagent la même plate-forme structurelle avec une pression de fissuration ultra-faible de 0,01 MPa, compatible avec l'air comprimé et l'eau propre pour une protection anti-reflux dans les conduites de fluides sous vide et basse pression. XTO674 est une version cryogénique entièrement en laiton fonctionnant jusqu'à -30 ℃ ; La série standard INA14 fournit un corps en laiton ou en acier inoxydable SUS304, équipé de joints NBR standard ainsi que de joints FKM résistants à l'huile et aux hautes températures en option et de joints CR résistants aux intempéries. La conception filetée en ligne compacte avec marquage de flèche de débit peut être directement montée dans les canalisations sans supports supplémentaires, empêchant efficacement la perte de vide et le flux d'air inversé lorsqu'elle est installée entre les générateurs de vide et les ventouses. Les deux séries présentent des dimensions globales et des tailles de filetage identiques pour un échange direct sur le terrain sans modification des tuyaux, largement utilisées dans les équipements cryogéniques, les lignes de production sous vide, les circuits de fluides à haute température résistants à la corrosion et les conduites pneumatiques et d'eau générales pour la rétention de pression unidirectionnelle et la prévention du reflux.

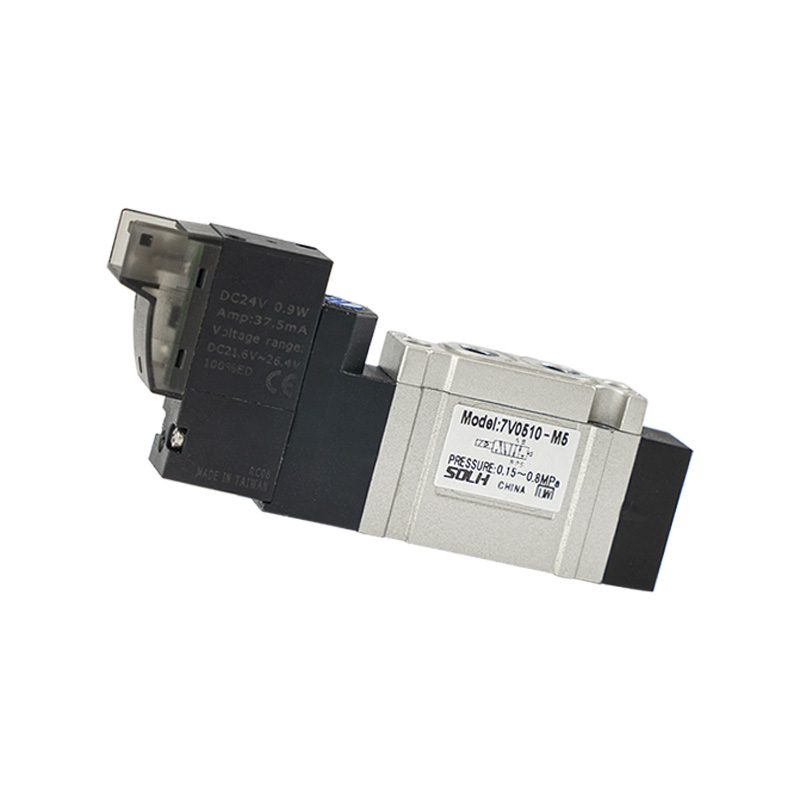

L'électrovanne pilotée compacte SOLH 7V comprend des variantes complètes à 5/2 et 5/3 voies, couvrant le rappel par ressort à simple bobine, le verrouillage à double bobine et trois fonctions centrales : centre fermé, centre d'échappement, alimentation en pression centrale. Il adopte une conception de canal d'échappement centralisé interne intégrée avec une capacité de débit environ 30 % plus élevée que les vannes traditionnelles de la série 4 V, avec une réponse de commutation ≤ 50 ms et une fréquence de fonctionnement maximale jusqu'à 5 Hz. Les bobines à très faible puissance génèrent moins de chaleur pour une alimentation continue, avec une consommation électrique CC de 0,7 W et CA 1,1 VA. Une gamme complète de M5 à 3/8" est proposée, prenant en charge à la fois les ports filetés standard et les raccords rapides enfichables. Les vannes peuvent être installées individuellement ou empilées sur des collecteurs multi-stations en aluminium pour économiser de l'espace dans l'armoire et simplifier la tuyauterie d'air principale. Plages de pression de fonctionnement 0,15 ~ 0,8 MPa avec température de fonctionnement -20 ℃ ~ 70 ℃. Le corps de vanne en aluminium moulé sous pression offre une longue durée de vie d'étanchéité, largement utilisé pour la commutation directionnelle des cylindres et le contrôle pneumatique centralisé sur tous les systèmes automatisés. lignes de production.

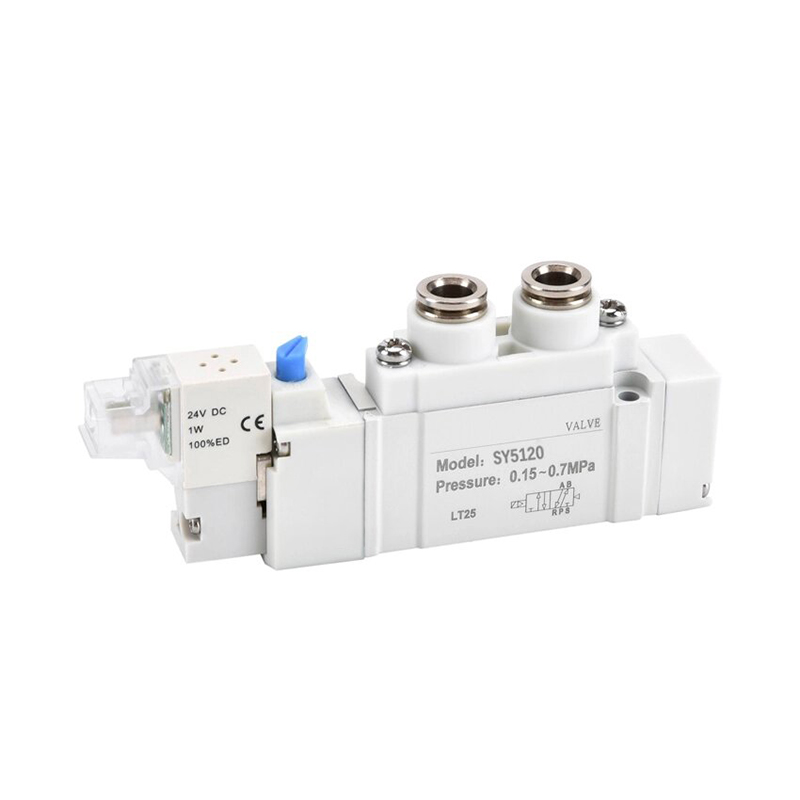

L'électrovanne pilotée à 5 ports de la série SOLH SY est entièrement interchangeable avec les vannes SMC correspondantes, notamment les modèles SY3000 mini, SY5000 medium mainstream, SY7000 large et SY9000 extra-large. Il offre des options de circuit complètes : 5/2 simple/double bobine et 5/3 à trois positions avec fonctions centre fermé, échappement central et alimentation en pression centrale. Les bobines standard de 0,35 W et les bobines à économie d'énergie ultra-basse consommation de 0,1 W en option génèrent peu de chaleur pour une alimentation continue. La version pilote interne fonctionne de 0,1 à 0,7 MPa, tandis que la variante pilote externe prend en charge un environnement sous vide de -100 kPa. La bobine scellée atteint jusqu'à 200 millions de cycles de commutation. Les ports d'air sont disposés sur le côté, en haut et en bas pour un acheminement flexible des tubes. Les vannes adoptent une conception à encliquetage enfichable compatible avec les îlots de vannes de collecteur SS5Y, permettant la maintenance d'une seule vanne sans démonter l'ensemble du banc, avec un connecteur enfichable IP65 et un indice de base de collecteur IP67. Les canaux internes optimisés offrent un débit environ 80 % plus élevé que les vannes traditionnelles, et le filtre pilote intégré empêche la bobine de rester coincée par la poussière. Largement utilisé pour la commutation directionnelle des cylindres et le contrôle pneumatique centralisé dans les équipements de semi-conducteurs, de soudage automobile, d'emballage et d'automatisation médicale.

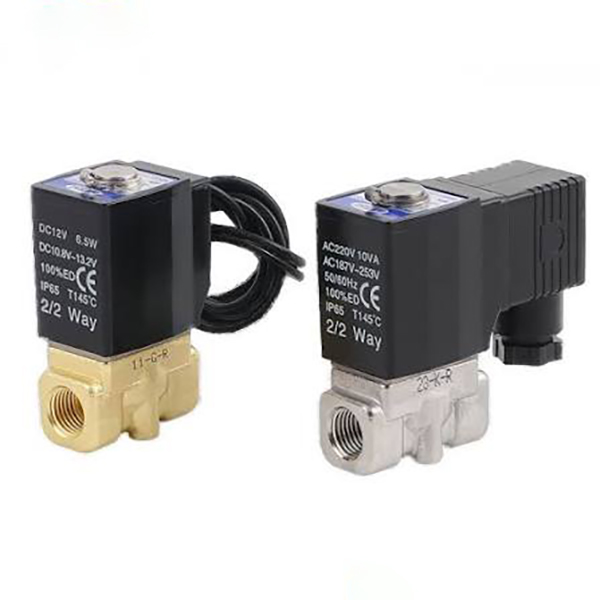

Les électrovannes pour fluide normalement fermées à 2/2 voies de la série SOLH 2S comprennent deux lignes complètes : des modèles 030/050 à petit orifice à action directe et des variantes pilotées à grand alésage 150~500, pour le contrôle automatique marche-arrêt de l'eau propre, de l'air comprimé, du liquide de refroidissement de coupe, de l'huile lubrifiante et des canalisations de liquides faiblement corrosives. La version à action directe permet un démarrage sans pression sans limite minimale de pression différentielle, présente une taille compacte, une orientation de montage universelle et une commutation rapide en millisecondes, idéale pour les applications à micro-débit basse pression telles que le refroidissement de machines-outils en un seul point, les microbranchements air/eau 3C et les mini équipements de nettoyage. Le type à commande pilotée nécessite une différence de pression minimale de 0,05 MPa pour une ouverture complète, fournit un débit ultra-large avec des serpentins à faible puissance et faible chaleur, adapté aux collecteurs de vidange des compresseurs d'air, aux conduites d'eau de pulvérisation principales et aux canalisations de traitement de l'eau de circulation à haut débit. Des joints en caoutchouc nitrile NBR standard sont équipés, en option de joints EPDM de qualité alimentaire résistants aux acides et à l'eau chaude. Des normes de filetage multi-internationales (PT/G/NPT) et des tensions de bobine universelles mondiales (DC12/24 V, AC24/110/220 V) sont disponibles, prises en charge par des options de câblage de prise DIN et de fil. Les bobines résistantes à la chaleur permettent une alimentation continue à long terme. Guide de sélection : type à action directe pour canalisations avec une pression statique inférieure à 0,05 MPa et un petit débit de dérivation ; version pilotée pour collecteurs principaux G1/2 et supérieurs avec haute pression stable et grand débit de circulation. Le joint EPDM est obligatoire pour l’eau chaude et les fluides alimentaires.

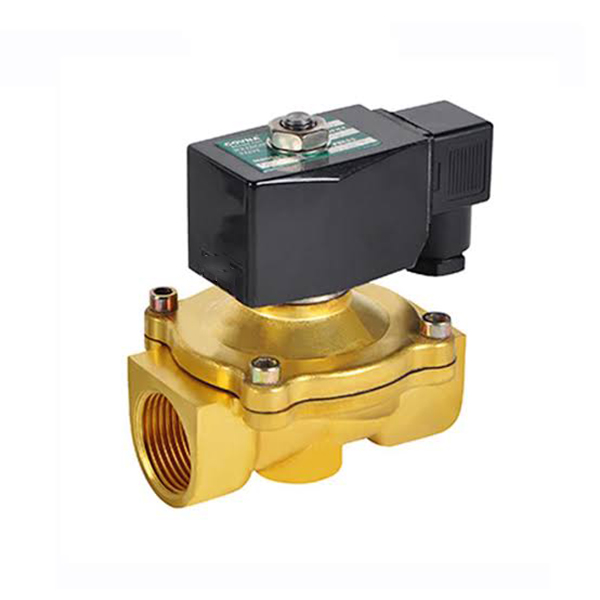

L'électrovanne pour fluide 2/2 voies normalement fermée série SOLH 2W avec corps en laiton massif comprend des modèles 030/050 à action directe à petit orifice et des variantes 150~500 pilotées à grand alésage, conçues pour le contrôle automatique marche/arrêt de l'eau propre, de l'air comprimé, du liquide de refroidissement de coupe, de l'huile lubrifiante et des canalisations de fluides faiblement corrosives. La version à action directe réalise un démarrage à pression différentielle nulle sans limite de pression de service minimale, présente une taille compacte, une orientation de montage universelle et une commutation haute fréquence milliseconde, idéale pour les dérivations à micro-débit basse pression, les circuits d'eau auxiliaires sous vide et le refroidissement en un seul point pour les petites machines-outils. Le type à commande pilotée nécessite une pression différentielle de démarrage minimale de 0,05 MPa, fournit un débit ultra-large avec des serpentins de faible puissance et à faible élévation de température, adapté aux conduites de vidange principales des compresseurs d'air, aux circuits d'eau de pulvérisation principaux d'assemblage général et aux canalisations de circulation à haut débit pour les systèmes de traitement de l'eau. Des joints en caoutchouc nitrile NBR standard sont équipés, en option de joints EPDM de qualité alimentaire résistants à la chaleur et aux acides. Plusieurs normes de filetage internationales (PT/G/NPT) et tensions de bobine complètes (DC12/24 V, AC24/110/220 V) sont disponibles, prises en charge par des prises DIN pour le câblage de l'armoire et des câbles étanches IP65 pour les équipements extérieurs humides. Les bobines résistantes à la chaleur permettent une alimentation continue pendant 24 heures sans épuisement. Directives de sélection : choisissez le type à action directe pour les canalisations avec une pression statique inférieure à 0,05 MPa et un micro-débit unique ; sélectionnez une variante pilotée pour les collecteurs principaux G1/2 et supérieurs avec une grande circulation stable à haute pression. Le joint EPDM est obligatoire pour l’eau chaude, l’eau purifiée et les fluides de qualité alimentaire.
