Cylindre pneumatique

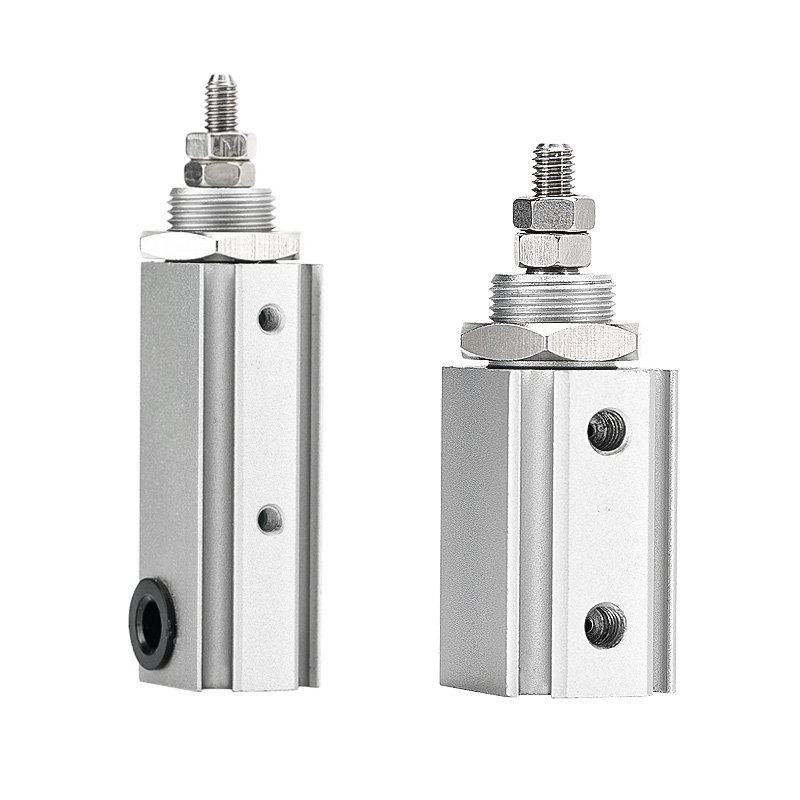

Le vérin pneumatique compact à double effet SOLH CJP2 est entièrement interchangeable avec les modèles SMC équivalents. Les tailles d'alésage incluent Ø4/6/10/16 mm, divisés en CJP2 (sans aimant) et CDJP2 (anneau magnétique intégré). Conception pure à double effet équipée de coussinets en caoutchouc aux deux extrémités pour réduire l'impact et le bruit. Par rapport à l'ancienne série CJP, il adopte une construction de carrosserie plus courte et permet une réduction de poids de 55 à 65 %. Six styles de montage sont disponibles : de base, sur panneau, à bride, sur pied et plus encore, adaptés à une installation encastrée, une fixation axiale et un assemblage latéral. Toutes les tailles sont livrées avec des anneaux magnétiques ; même la variante Ø4 minimum prend en charge les commutateurs magnétiques doubles de la série M9 pour un retour de position bidirectionnel. Le corps en aluminium anodisé dur et les joints NBR permettent un fonctionnement sans huile avec une durée de vie supérieure à 3 millions de cycles et une poussée bidirectionnelle constante. Largement utilisé pour les applications push-pull bidirectionnelles à course courte telles que l'éjection de micro-composants dans l'industrie 3C, les tests de durabilité des boutons, le réglage fin des instruments de précision et les actionneurs miniatures pour les équipements médicaux. Une marge de sécurité de charge minimale de 30 % doit être réservée lors de la sélection. Choisissez le CJP à simple effet si un rappel par ressort est requis, et le vérin ultra-mini CJ1 pour un espace de chargement ultra-léger extrêmement confiné.

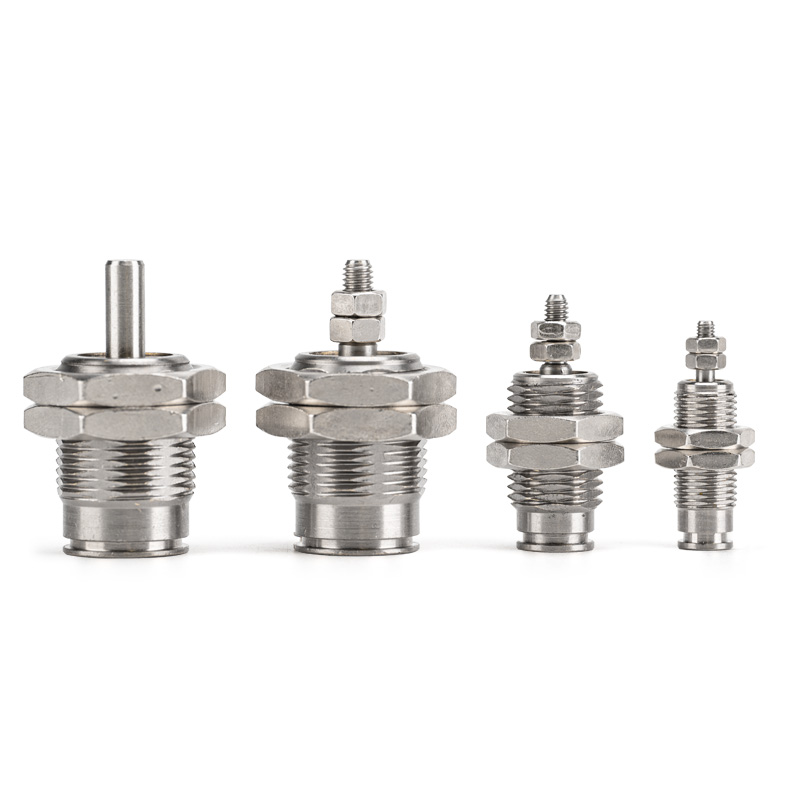

Le vérin pneumatique à micro-goupilles de rappel par ressort à simple effet SOLH CJP est entièrement interchangeable avec les modèles SMC équivalents. Les tailles d'alésage couvrent Ø4/6/10/16 mm, y compris les variantes CJP (sans anneau magnétique) et CDJP (anneau magnétique intégré). La conception à simple effet s'étend sous l'alimentation en air et se rétracte automatiquement via un ressort lors de la coupure d'air avec fonction de sécurité de réinitialisation hors tension. Sans coussin intégré, il offre une réponse rapide et une fréquence de cyclisme maximale jusqu'à 250 cpm. Deux styles de montage sont disponibles : montage sur panneau B et montage encastré S. Le corps ultra-court peut être intégré à l'intérieur des machines pour économiser de l'espace d'installation. Le corps en laiton anodisé dur et les joints NBR permettent un fonctionnement dans un environnement propre et sans huile avec une durée de vie supérieure à 3 millions de cycles. Largement utilisé pour l'éjection unidirectionnelle, l'arrêt de positionnement, la conduite de gabarit miniature, les tests de durabilité des boutons 3C et d'autres actionnements unidirectionnels à course courte. Une marge de sécurité de poussée minimale de 50 % est recommandée lors de la sélection. Sélectionnez le modèle CJP2 à double effet pour un mouvement push-pull bidirectionnel et le vérin ultra-mini CJ1 pour une charge utile ultra légère dans un espace extrêmement confiné.

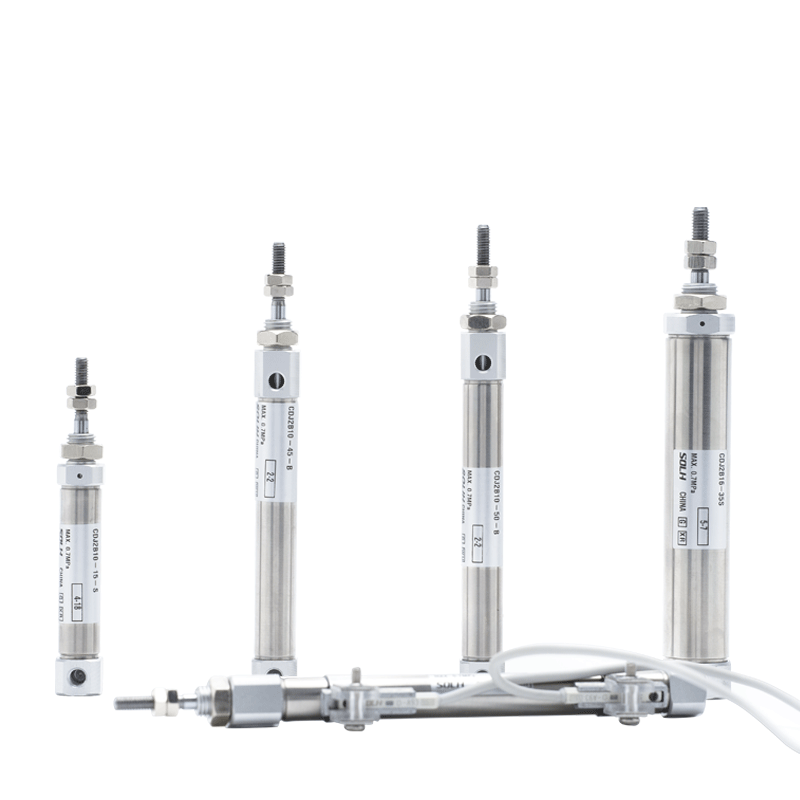

Le mini vérin pneumatique de type stylo en acier inoxydable SOLH CDJ2 est entièrement interchangeable avec la série SMC CJ2, disponible dans les tailles d'alésage φ6/10/16 avec anneau magnétique intégré compatible avec les interrupteurs de position magnétiques. Construit avec un corps et une tige de piston en acier inoxydable 304 pour une résistance à la rouille et des performances anticorrosion douces, adapté aux environnements humides, de qualité alimentaire, médicaux et propres. La conception de l'embout serti sans tirant offre un contour compact et léger. Les variantes complètes couvrent le type standard à double effet CDJ2B, le rappel par ressort à simple effet CDJ2E, l'extension à ressort à simple effet CDJ2ET et la tige de piston hexagonale non rotative CDJ2KB pour un positionnement anti-torsion. Coussin en caoutchouc standard ; Le coussin d'air Z est facultatif pour φ10/16 afin de réduire l'impact à grande vitesse. La pression de démarrage minimale atteint 0,06 MPa, permettant un fonctionnement continu sans huile avec une durée de vie supérieure à 5 millions de cycles. Un ensemble complet d'accessoires de montage comprenant une bride, un support de pied et une double chape est disponible. Comparé aux mini-cylindres C85 et MI, le CDJ2 offre des spécifications plus riches et un meilleur rapport qualité-prix. Largement utilisé pour les mouvements push-pull linéaires à haute fréquence dans les équipements en espace confiné pour les tests 3C, les machines alimentaires et l'automatisation médicale. Une marge de sécurité minimale de 50 % sur la poussée est recommandée lors de la sélection.

Le mini-cylindre non rotatif en acier inoxydable SOLH CJ2K appartient à la famille des cylindres CJ2 et présente une interchangeabilité dimensionnelle complète avec le CJ2K d'origine importé. Les tailles d'alésage couvrent Φ10 et Φ16. Équipé d'une tige de piston hexagonale et d'une structure de guidage intégrée pour des performances mécaniques anti-torsion. Tolérance de rotation : ≤±1,5° pour Φ10 et ≤±1° pour Φ16, éliminant les problèmes de déflexion de charge survenant sur les vérins à tige ronde ordinaires pendant le mouvement alternatif. Construit avec un corps en acier inoxydable 304 pour une résistance à la rouille et à l'humidité, avec un contour mince et compact. Trois modes de fonctionnement sont optionnels : double effet, rappel par ressort simple effet et sortie par ressort simple effet. L'anneau magnétique intégré est facultatif, compatible avec les commutateurs magnétiques M9BW pour le retour de position. Coussins en caoutchouc standard aux deux extrémités ; fonctionnement sans huile pris en charge avec une durée de vie mécanique jusqu'à 8 millions de cycles. Plusieurs options de montage sont disponibles, notamment le type de base, le montage sur pied, le montage sur bride et le montage à double chape. Idéal pour les applications nécessitant une position angulaire fixe des fixations d'extrémité, telles que la poussée de gabarits plats dans l'automatisation 3C, l'alimentation linéaire des caméras pour l'inspection optique, le transport des pièces à l'intérieur des fentes de guidage et l'éjection des pièces plates. Un vérin à tige ronde CJ2 standard est recommandé si la restriction angulaire n'est pas nécessaire et si la rentabilité est prioritaire. Une charge latérale radiale excessive sur la tige de piston doit être évitée pour éviter l'abrasion de la bague de guidage et la détérioration de la précision anti-rotation.

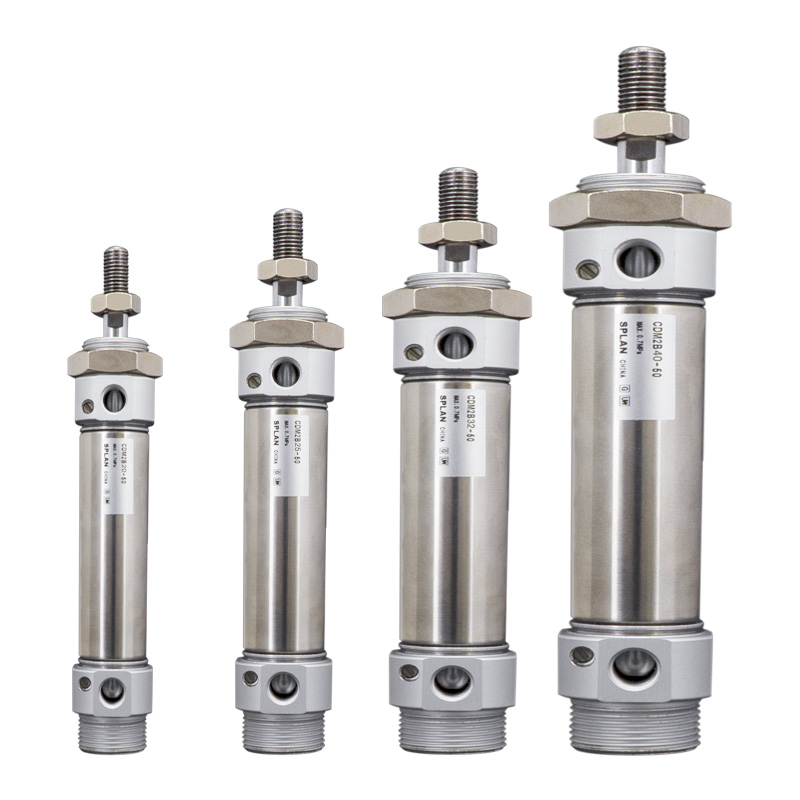

Le vérin pneumatique rond en acier inoxydable SOLH CM2/CDM2 est conforme à la norme JIS B 8356 et est entièrement interchangeable avec la série SMC CM2, proposé dans des tailles d'alésage φ20/25/32/40 mm. Sa poussée de sortie se situe entre les cylindres de type micro-stylo et les cylindres à tirant standard. Le corps, la tige de piston et les embouts sont en acier inoxydable 304, offrant une résistance à la rouille et une tolérance aux environnements humides, acides faibles et alcalins faibles, adaptés aux lignes d'automatisation propres dans les industries alimentaires, pharmaceutiques et électroniques. Une gamme complète de variantes comprend le type standard à double effet CDM2B, le ressort de rappel/extension à simple effet CM2S/CM2T, le vérin synchrone à double tige CM2W et le vérin à tige hexagonale non rotative CM2K. Les versions CDM2 sont livrées avec un anneau magnétique intégré compatible avec les interrupteurs magnétiques M9B et A93 pour la détection de position. Un coussin en caoutchouc standard est équipé ; suffixe Un coussin d'air est facultatif pour réduire le bruit d'impact en fonctionnement à grande vitesse. L'étanchéité à faible friction permet un fonctionnement sans huile avec une durée de vie supérieure à 8 millions de cycles. Plusieurs styles de montage sont pris en charge : type de base, montage sur pied, montage sur bride, chape et tourillon. Largement utilisé pour les tâches de poussée, de levage, de positionnement et de serrage de charges moyennes. Une marge de sécurité de poussée minimale de 50 % doit être réservée lors de la sélection du modèle.

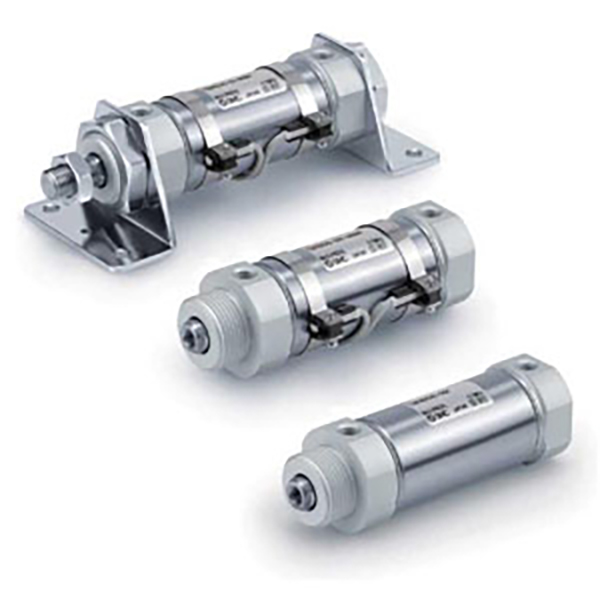

Les mini-vérins courts en acier inoxydable SOLH CM3 sont des remplacements compacts améliorés pour les actionneurs pneumatiques traditionnels de la série CM2. Construits entièrement en acier inoxydable 304, ils offrent une résistance exceptionnelle à la rouille et à la faible résistance à la corrosion acide-alcali, adaptée aux environnements alimentaires, pharmaceutiques et d'atelier propres. La structure optimisée raccourcit la longueur totale jusqu'à 29 mm et réduit le poids de 21 %, associée à des ports d'air quadridirectionnels pour permettre une installation multi-angle flexible dans un espace d'équipement étroit. Plusieurs variantes, notamment à double effet, à ressort à simple effet, à double tige et à tige de piston anti-rotation, répondent à diverses exigences d'entraînement linéaire ; La version magnétique CDM3 prend en charge la détection de commutateur magnétique pour le contrôle de verrouillage automatique PLC. L'étanchéité sans huile à faible friction garantit plus de 8 millions de cycles de fonctionnement stables. Notre usine maintient une production de masse et un inventaire ponctuel suffisant, largement appliqué dans les emballages médicaux, l'assemblage électronique et le positionnement automatisé de la transformation des aliments.

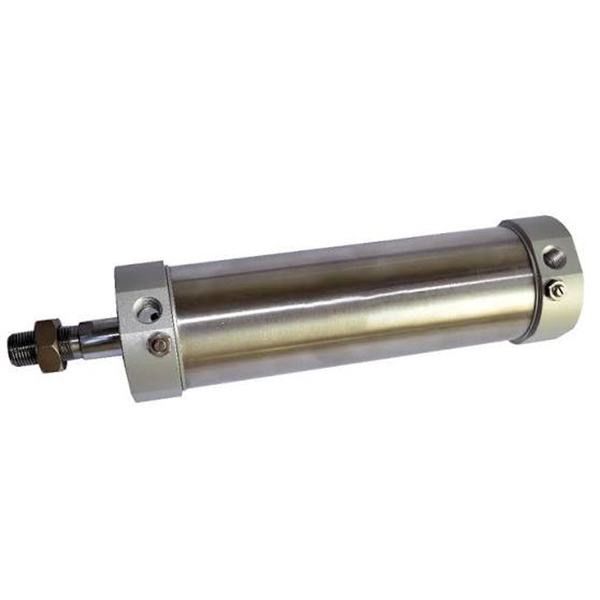

Les mini vérins pneumatiques en acier inoxydable de la série SOLH MG sont conçus conformément aux normes industrielles JIS, offrant des alternatives rentables aux séries SMC CM2 et CM3 avec une interchangeabilité dimensionnelle complète pour le remplacement direct et la modernisation de la ligne de production. Construits avec un corps et une tige de piston en acier inoxydable SUS304 associés à des embouts en aluminium haute résistance, ils offrent une résistance exceptionnelle à la rouille contre l'humidité élevée, la poussière, les acides faibles et les environnements alcalins faibles, parfaitement adaptés à l'automatisation des aliments, des produits pharmaceutiques et de l'emballage. Le sertissage par rivetage sécurise fermement le corps et les embouts pour une excellente stabilité anti-vibration lors d'un mouvement alternatif à haute fréquence à long terme. Une gamme complète couvre les types de réinitialisation standard à double effet et à ressort à simple effet, les variantes synchrones à double tige et les modèles améliorés avec des coussins d'air réglables manuellement pour supprimer les chocs et le bruit lors des cycles à grande vitesse. Le joint composite à faible friction avec rainures de stockage d'huile intégrées permet un fonctionnement sans huile et sans entretien pendant plus de 8 millions de cycles de travail. Chaque unité est préinstallée avec un anneau magnétique intégré compatible avec les capteurs SMC M9B et Airtac CS1-G pour réaliser un retour de position en temps réel et un contrôle automatisé des liaisons PLC. Soutenus par une production de masse régulière et un inventaire ponctuel adéquat à l'étranger, ces cylindres rentables sont largement déployés dans des équipements automatisés de qualité moyenne fonctionnant dans des environnements d'atelier humides et légèrement corrosifs.

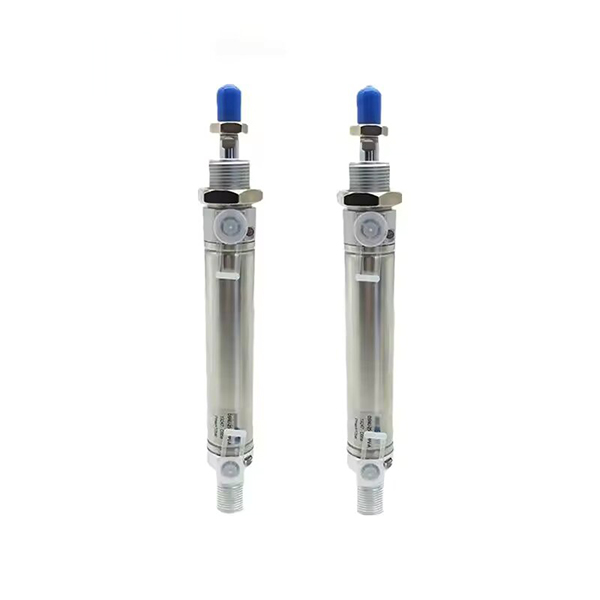

Les mini vérins pneumatiques SOLH DSNU en acier inoxydable sont strictement conformes aux normes internationales ISO 6432 et CETOP RP52P, entièrement interchangeables avec les cylindres d'origine FESTO DSNU, également compatibles avec les séries SMC CM2 et Airtac MG pour un remplacement direct. Construit entièrement à partir d'un corps et d'une tige de piston en acier inoxydable SUS304 avec des embouts en aluminium forgé, il offre une capacité antirouille et anticorrosion exceptionnelle pour résister à une humidité élevée, à des environnements acides et alcalins faibles, parfaitement adapté aux lignes de production alimentaires, pharmaceutiques et hygiéniques. La connexion du capuchon d'extrémité serti par rouleau assure une stabilité structurelle robuste contre les vibrations. Il prend en charge diverses variantes, notamment la version compacte à double effet, à simple effet à ressort et DSNU-S ultra-courte ; Le coussin d'air auto-adaptatif PPV en option ajuste automatiquement l'amortissement sur une plage de pression de 0,1 à 1,0 MPa pour un mouvement alternatif stable à grande vitesse. Le joint composite à faible friction permet un fonctionnement sans huile avec une durée de vie supérieure à 8 millions de cycles ; L'option d'anneau magnétique intégré fonctionne avec les capteurs magnétiques traditionnels pour le retour de position PLC. Nous maintenons une production de masse stable et un inventaire ponctuel mondial suffisant, largement déployé dans la transformation des aliments, l'emballage médical, l'assemblage électronique et les stations automatisées dans des conditions difficiles.

Le mini vérin pneumatique économique en acier inoxydable SOLH MA couvre les tailles d'alésage φ16/20/25/32/40/50/63 mm et est interchangeable avec les séries SMC CM2/CM3 avec un rapport qualité-prix exceptionnel. Il adopte un corps et une tige de piston en acier inoxydable 304 ainsi que des embouts en alliage d'aluminium, offrant une résistance à la rouille adaptée aux environnements humides et légèrement corrosifs ainsi qu'aux lignes de production propres pour les industries alimentaires, électroniques et de l'emballage. Les variantes complètes incluent le modèle standard à double effet MA, le rappel par ressort à simple effet MTA, l'extension de ressort à simple effet MSA, le vérin synchrone à double tige MAD et le type à course réglable MAJ. La version MAC avec coussin d'air réglable est optionnelle pour un fonctionnement à grande vitesse. Tous les modèles sont équipés d'un anneau magnétique intégré, compatible avec les interrupteurs magnétiques CS1-G et M9B pour le retour de position. Un coussin en caoutchouc standard est fourni et un coussin d'air réglable en option réduit efficacement l'impact et le bruit. La structure du capuchon d'extrémité serti par rouleau garantit des performances stables et permet un fonctionnement sans huile avec une durée de vie supérieure à 5 millions de cycles. Plusieurs accessoires de montage sont disponibles, notamment une queue cylindrique, une queue à chape, une bride, un support de pied et une chape double pour s'adapter à diverses configurations d'équipement. Idéal pour les projets d'automatisation légers et moyens avec des contraintes budgétaires. Une marge de sécurité de poussée minimale de 50 % est recommandée lors de la sélection.
