Cylindre pneumatique

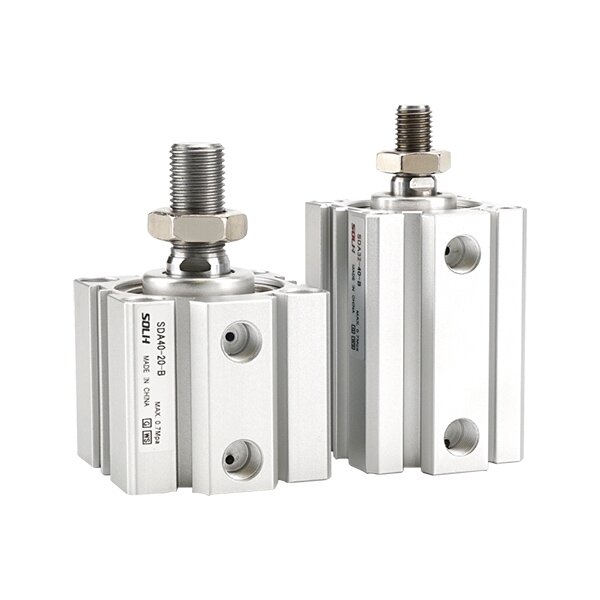

Le cylindre compact ultra-mince carré SOLH SDA est un actionneur pneumatique compact économique. Sa longueur de corps ne représente que 1/2 à 1/3 de celle des vérins à biellette de direction standard et prend en charge une installation intégrée pour économiser de l'espace. Les dimensions de montage sont interchangeables avec les séries Airtac ACQ et SMC CQ2. Il propose des variantes complètes : modèles à double effet, à simple ressort de rappel SSA/STA, à double tige SDAD, à course réglable SDAJ et à aimant SDAS. Les pare-chocs en caoutchouc intégrés aux deux extrémités absorbent les chocs et réduisent le bruit. Le joint à faible friction stocké dans la graisse permet un fonctionnement à long terme sans huile. Tailles d'alésage φ12 ~ 100 mm, adaptées à la poussée, au serrage et au positionnement à courte course, largement appliquées dans l'automatisation 3C, les machines d'emballage et les accessoires comme solution rentable pour les équipements à espace limité.

Le cylindre mince SOLH RQ est interchangeable avec la série SMC RQ/RDQ. Il adopte une structure innovante de coussin d'air intégré sans anneau avec une capacité d'absorption d'énergie 3 fois supérieure à celle du tampon en caoutchouc CQ2 et un bruit de fonctionnement 50 % inférieur. Le corps carré ultra fin est 20 % plus court que les cylindres minces à coussin d'air conventionnels, et les dimensions de montage conviennent aux CQ2 et CQS pour un remplacement direct par mise à niveau. Les variantes couvrent le RQ non magnétique, le RDQ équipé d'un aimant et le RLQ verrouillable pour l'antichute de charge verticale. Convient pour un mouvement alternatif continu à grande vitesse de 50 à 500 mm/s. Tailles d'alésage φ20 ~ 100 mm et prend en charge un fonctionnement sans huile. Largement utilisé dans le chargement/déchargement automatisé à cycle élevé, le serrage et le positionnement de précision nécessitant un faible impact et un faible bruit.

Le cylindre compact à montage libre multi-positions SOLH MD est équipé de trous de montage taraudés sur six côtés du corps du bloc pour une installation sans support à n'importe quel angle, 30 % à 50 % plus fin que les cylindres ronds standard pour s'adapter à une configuration d'équipement étroite et à haute densité. Cinq sous-modèles couvrent tous les modes de fonctionnement : MD simple tige double effet standard, MSD simple effet simple tige (sortie du ressort) / MTD (rétraction du ressort), MDD double tige anti-torsion et MDJ double tige réglable en course. Les tailles d'alésage vont de 6 à 32 mm avec des courses standard de 5 à 60 mm. Chaque unité est livrée avec un tampon en caoutchouc avant intégré et deux fentes latérales pour les capteurs magnétiques ; le suffixe-S signifie aimant permanent intégré compatible avec les interrupteurs à lames CMSH/DMSH. La tige de piston adopte une bague autolubrifiante intégrée pour un fonctionnement fluide sans huile. Les variantes à double tige éliminent la déviation latérale due aux charges décalées, tandis que le MDJ est doté d'une vis de réglage arrière pour un réglage précis de la course. Largement appliqué au serrage, à l'éjection, au sertissage et au positionnement précis de gabarits miniatures en 3C, à semi-conducteurs et aux petites machines d'automatisation générales.

Le cylindre mince guidé à haute rigidité SOLH CQM est interchangeable avec SMC CQM/CDQM. Construit sur une structure de cylindre mince CQ2 avec doubles tiges de guidage parallèles intégrées, il conserve la même longueur de corps que le CQ2 et élimine le besoin de guides externes. Sa résistance aux charges latérales est 2 à 4 fois supérieure à celle des cylindres CQ2 standard, avec une tolérance de rotation de la tige de piston ≤ ± 0,2°. Les variantes incluent le modèle CQM non magnétique, le CDQM équipé d'aimants et le modèle longue durée de vie CQM-XB24. Équipé de pare-chocs en caoutchouc aux deux extrémités et permet un fonctionnement sans huile. Alésages φ12~100 mm, dimensions de montage compatibles avec CQ2/CQS. Idéal pour le poussage de précision à courte course et le serrage de fixations avec charge décalée dans l'automatisation de l'assemblage électronique.

La table coulissante pneumatique ultra-compacte de haute précision SOLH MXJ est interchangeable avec la série SMC MXJ. Équipé d'un guide linéaire à billes en acier inoxydable intégré, il atteint une précision de parallélisme de 0,005 mm et une précision de positionnement répétée de ± 0,01 mm. Le corps ultra fin et léger prend en charge un montage sur trois côtés supérieur, inférieur et latéral, 30 % à 50 % plus petit que les tables coulissantes MXQ. Alésages de 4,5 à 16 mm, équipés de tampons en caoutchouc à double extrémité et de limiteurs métalliques en option pour une course réglable de 0 à 5 mm. La conception symétrique permet un échange gauche-droite des tuyauteries et des capteurs, adapté aux environnements propres sans huile. Capable d'un mouvement stable à haute fréquence à course courte, largement adopté pour le mouvement linéaire au niveau du micron dans la micromanipulation 3C, l'inspection optique, l'assemblage miniature et les équipements d'automatisation médicale compacts.

La table coulissante pneumatique de très haute précision SOLH MXP est interchangeable avec la série SMC MXP. Il adopte un corps en acier inoxydable martensitique intégré et un guide linéaire à billes intégré, atteignant un parallélisme de déplacement de 0,004 mm, une erreur de rotation jusqu'à ±0,03° et une précision de positionnement répétée de ±0,01 mm. Le corps compact ultra-étroit est 10 à 20 % plus fin que les modèles MXJ, prenant en charge un montage sur trois côtés et une tuyauterie axiale/latérale commutable. Tailles d'alésage φ6 ~ 16 mm équipées de tampons en caoutchouc standard, de limiteurs métalliques en option et de tampons hydrauliques disponibles pour φ8 et plus. Il prend en charge un environnement propre sans huile et une réciprocité stable à haute fréquence. Idéal pour les stations d'automatisation dans des espaces confinés nécessitant une précision de mouvement stricte, comme l'inspection optique, la liaison de puces, l'assemblage de micro-composants et les équipements médicaux haut de gamme.

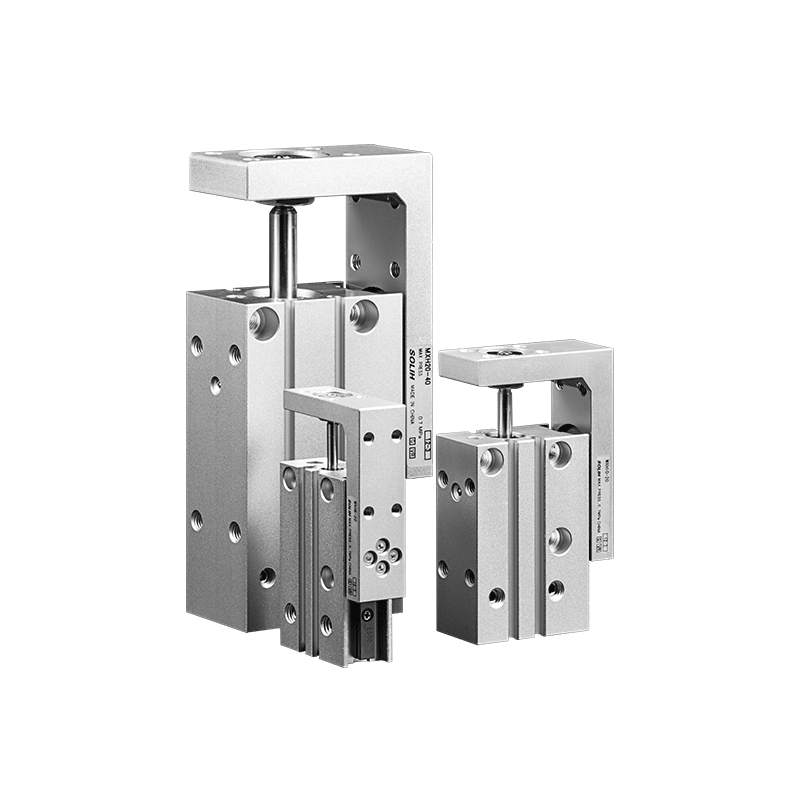

La table coulissante pneumatique compacte étroite SOLH MXH est interchangeable avec la série SMC MXH. Entraîné par un double piston et équipé d'un rail de guidage à billes, il adopte un corps ultra-étroit adapté à une disposition côte à côte dense. Il présente une excellente capacité anti-décalage et anti-torsion avec un couple admissible environ 6 fois supérieur aux glissières MXU traditionnelles, une précision de positionnement répétée de ± 0,02 mm et une course standard maximale jusqu'à 60 mm. Prenant en charge un montage dans 4 directions et une tuyauterie sur 3 côtés, il est livré avec un aimant intégré compatible avec divers interrupteurs magnétiques, des tampons en caoutchouc à double extrémité et permet un fonctionnement continu sans huile. Tailles d'alésage φ6 ~ 20 mm, largement utilisées pour le transfert haute fréquence à course longue et de moyenne précision de composants 3C et de petites pièces en plastique sous charge en porte-à-faux ou unilatérale dans des équipements d'automatisation à espace limité.

La table coulissante pneumatique intégrée à haute rigidité SOLH MXS est entièrement interchangeable avec la série SMC MXS. Il adopte un entraînement à double piston et des rails de guidage à rouleaux transversaux préchargés pour un mouvement sans jeu, fournissant deux fois la poussée des glissières monocylindres avec le même alésage et une précision de positionnement répétée jusqu'à ± 0,01 mm. La structure intégrée ultra fine permet d'économiser 30 à 50 % d'espace d'installation par rapport au cylindre divisé et aux ensembles de guides externes. Le montage sur trois côtés avec trous de positionnement (inférieur, latéral et axial) est pris en charge. Tailles d'alésage φ6 ~ 25 mm avec courses standard de 10 ~ 150 mm, ajusteurs de course en option de 0 ~ 5 mm. L'aimant intégré s'adapte aux interrupteurs magnétiques et permet un fonctionnement sans huile. Largement utilisé pour le transfert linéaire de haute rigidité et de haute précision dans les stations de semi-conducteurs, d'assemblage de précision 3C et d'alignement de composants optiques.

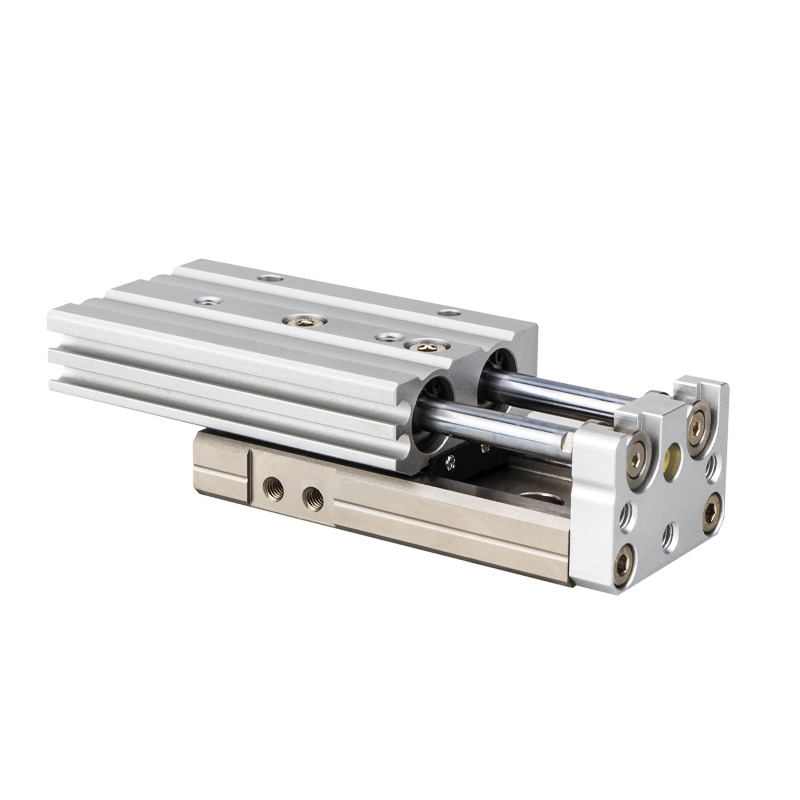

La table coulissante pneumatique économique SOLH MXQ est interchangeable avec la série SMC MXQ. Il adopte un entraînement à double piston et un rail de guidage à billes à recirculation non préchargé, construit comme une unité intégrée ultra-mince et légère avec une hauteur inférieure et un poids plus léger que le MXS, atteignant une précision de positionnement répétée de ± 0,02 mm. Un montage sur trois côtés avec trous de positionnement (inférieur, latéral et axial) est disponible. Tailles d'alésage φ6 ~ 25 mm, courses standard 10 ~ 150 mm, ajusteurs de course 0 ~ 5 mm en option. L'aimant intégré s'adapte aux interrupteurs magnétiques et prend en charge un fonctionnement sans huile. En tant qu'actionneur linéaire de base économique, il convient aux projets sensibles au budget et est largement utilisé pour le transfert haute fréquence à faible charge de petites pièces électroniques et en plastique et les chaînes d'assemblage automatisées de précision standard.
