Cylindre pneumatique

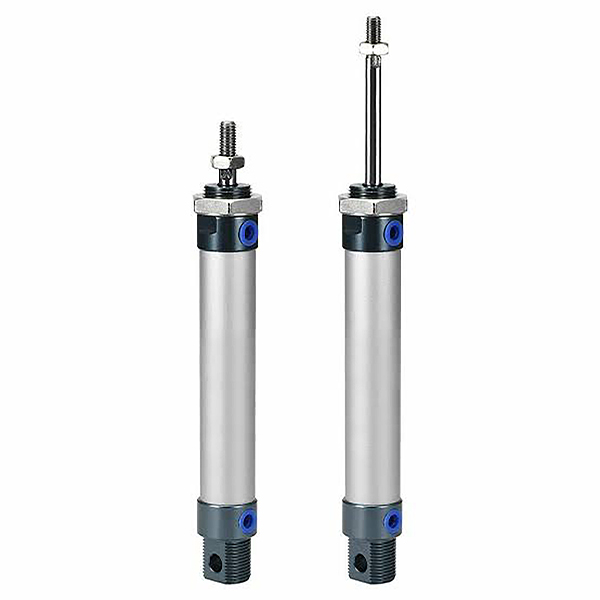

Les mini vérins pneumatiques SOLH MAL en alliage d'aluminium léger sont des actionneurs compacts ultra-économiques conçus pour les applications automatisées légères. Construit avec un corps et des embouts en aluminium anodisé dur associés à une tige de piston en acier inoxydable antirouille, ce modèle est 15 % plus léger et environ 10 mm plus court en longueur totale par rapport aux cylindres conventionnels de la série MA, tout en réduisant considérablement les coûts d'approvisionnement. Il présente une excellente interchangeabilité dimensionnelle avec les cylindres MA et CM2 pour un remplacement simple et une modernisation des équipements à faible coût. L'adoption d'un ensemble de verrouillage de filetage à double extrémité garantit des performances structurelles stables pendant un fonctionnement continu ; le corps rond profilé permet un démontage, une inspection et un entretien faciles. Une gamme complète de variantes couvre les types de réinitialisation standard à double effet, à ressort simple effet, les unités synchrones à double tige et les versions MALJ à course réglable pour répondre à diverses exigences de mouvement linéaire à faible charge. Les pare-chocs en caoutchouc standard absorbent les chocs et le bruit légers, avec des coussins d'air réglables en option disponibles pour les déplacements fréquents à grande vitesse. Le joint composite à faible friction avec rainures de stockage d'huile intégrées permet un fonctionnement sans huile et sans entretien avec une durée de vie atteignant 5 millions de cycles. Un anneau magnétique intégré en option fonctionne de manière transparente avec les capteurs magnétiques SMC M9B et Airtac CS1-G pour obtenir un retour de position du piston en temps réel et un contrôle automatique de la liaison PLC. Soutenus par une production de masse stable et une exécution rapide des commandes, ces cylindres économiques sont largement utilisés dans l'assemblage électronique, les machines d'emballage et l'automatisation industrielle légère dans des environnements de travail secs et peu poussiéreux.

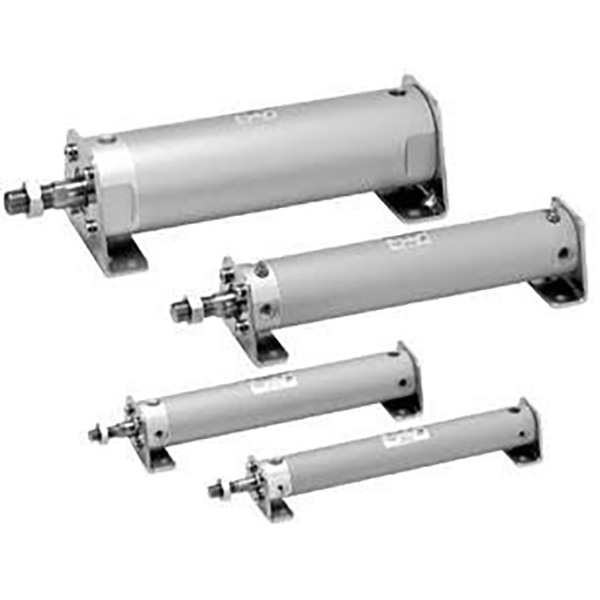

Le cylindre pneumatique rond léger en aluminium SOLH CG1/CDG1 couvre des tailles d'alésage de φ20 ~ 100 mm et sert de remplacement dimensionnel direct pour la série SMC CA1. Construit avec un corps et des embouts en aluminium extrudé et une tige de piston chromée dure, il est 30 % plus léger que les cylindres standard conventionnels avec une excellente dissipation thermique. La structure du capuchon d'extrémité fileté facilite le démontage et l'entretien. Les ports d'air dans quatre directions disposés à des intervalles de 90° offrent une disposition de tuyauterie très flexible. Les variantes riches incluent le type standard à double effet CDG1B, le ressort de rappel/extension à simple effet CG1S/CG1T, le vérin synchrone à double tige CG1W ​​et le vérin à tige hexagonale non rotative CG1K. Les modèles CDG1 sont équipés d'un anneau magnétique intégré compatible avec les interrupteurs magnétiques M9B/A93 pour le retour de position. Un coussin en caoutchouc standard est équipé ; suffixe Un coussin d'air est facultatif pour réduire le bruit d'impact en fonctionnement à grande vitesse. Le joint composite à faible friction offre une faible pression de démarrage, permet un fonctionnement sans huile avec une durée de vie supérieure à 8 millions de cycles. Plusieurs styles de montage sont disponibles : type de base, montage sur pied, montage sur bride, chape et tourillon. Parfait pour les applications alternatives haute fréquence à course longue, à charge légère et moyenne sur les lignes de convoyeurs, les machines d'emballage et les équipements d'automatisation électronique. Une marge de sécurité de poussée minimale de 50 % doit être réservée lors de la sélection.

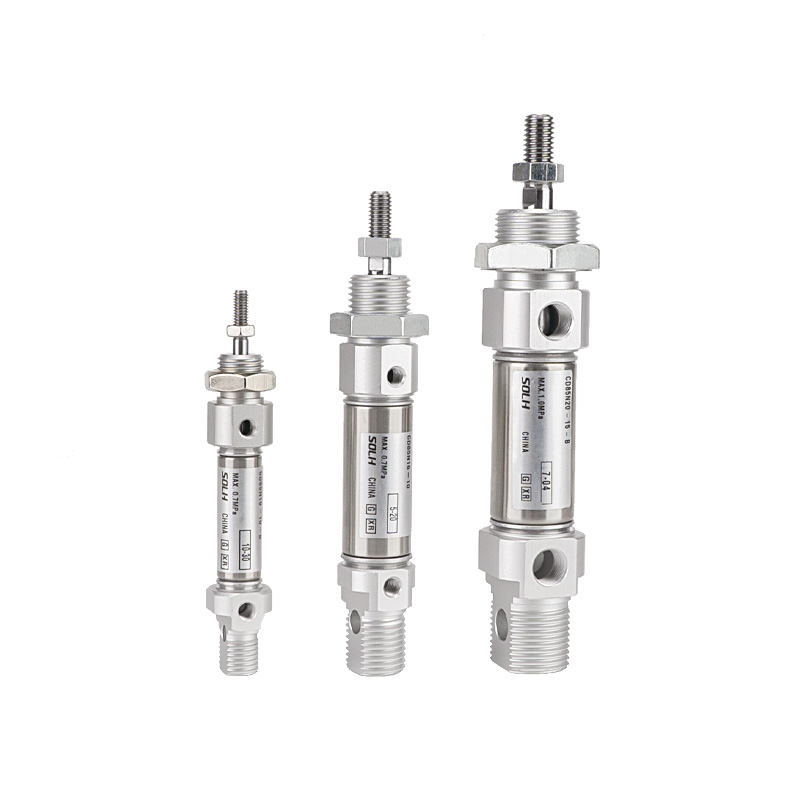

Le mini-cylindre SOLH C85/CD85 en acier inoxydable est conforme à la norme internationale ISO 6432 et peut être directement échangé avec les modèles SMC équivalents. Tailles d'alésage : φ8/10/12/16/20/25 mm. Le corps et la tige de piston sont fabriqués en acier inoxydable 304 avec une excellente résistance à la rouille et à la corrosion, applicable aux environnements humides, acides et alcalins doux, ainsi qu'aux lignes de production propres pour les industries alimentaires, pharmaceutiques et électroniques. Adoptant une structure d'embout serti sans tirant, le cylindre présente une conception mince et légère. Les variantes complètes incluent le double effet standard, le ressort de rappel/extension simple effet, le type synchrone à double tige et le vérin à tige carrée non rotative C85K. Les versions CD85 sont équipées d'un anneau magnétique intégré pour la détection de position via des interrupteurs magnétiques. Un coussin en caoutchouc standard est fourni ; Le coussin d'air suffixe C est facultatif pour les modèles φ10 ~ 25 afin d'absorber les chocs en fonctionnement à grande vitesse. La pression de démarrage minimale atteint 0,05 MPa, permettant un fonctionnement à long terme sans huile avec une vitesse de piston de 50 à 1 500 mm/s, parfait pour le mouvement alternatif à haute fréquence et à course courte. Des ensembles complets d'options de montage conformes aux normes ISO sont disponibles : chape intégrée, bride, support sur pied, support sur tourillon et plus encore. Comparé aux cylindres MI et MA, le C85 possède des dimensions ISO mondialement reconnues, offrant une commodité exceptionnelle pour le remplacement d'équipements sur les marchés étrangers. Une marge de sécurité de poussée minimale de 50 % est recommandée lors de la sélection.

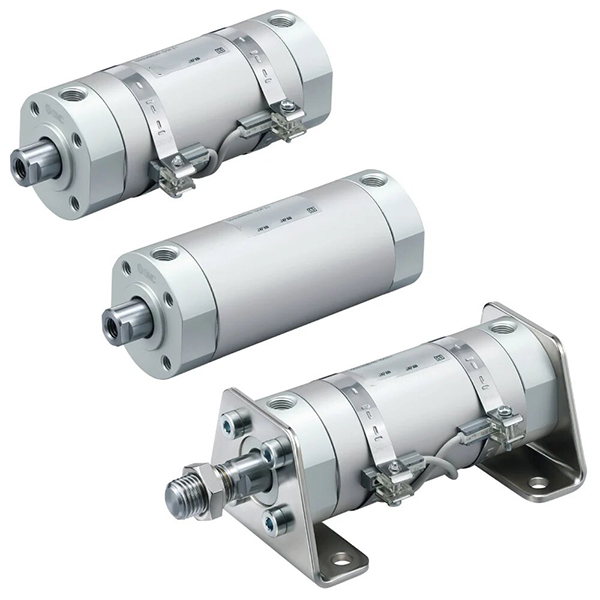

Les vérins pneumatiques légers ultra-courts SOLH CG3 constituent un remplacement amélioré des actionneurs ronds traditionnels de la série CG1. Construite avec un corps et des embouts en alliage d'aluminium à haute résistance associés à des tiges de piston chromées dur, cette série réduit le poids total de 24 % et raccourcit la longueur totale jusqu'à 51 mm pour une optimisation remarquable de l'espace. Disponible dans des tailles d'alésage allant de φ20 mm à φ100 mm, il prend en charge la disposition des ports d'air dans quatre directions pour permettre une disposition flexible des canalisations à l'intérieur de machines compactes. Plusieurs variantes structurelles couvrent les versions à double effet, à ressort simple effet, à double tige et à tige de piston anti-rotation hexagonale pour satisfaire les demandes diversifiées d'entraînement linéaire. Le coussin en caoutchouc standard atténue les chocs finaux légers, tandis que le tampon d'air en option convient aux opérations à grande vitesse jusqu'à 1 000 mm/s. Le joint composite à faible friction permet un fonctionnement sans huile avec une durée de vie supérieure à 8 millions de cycles de travail ; Les modèles intégrés magnétiques CDG3 prennent en charge l'installation d'un interrupteur magnétique pour le retour de position PLC et le contrôle automatique de la liaison. Nous maintenons une production de masse stable et un inventaire ponctuel suffisant, largement appliqué dans les équipements d'emballage, les chaînes d'assemblage électroniques et l'automatisation haute fréquence industrielle légère générale avec une rentabilité exceptionnelle.

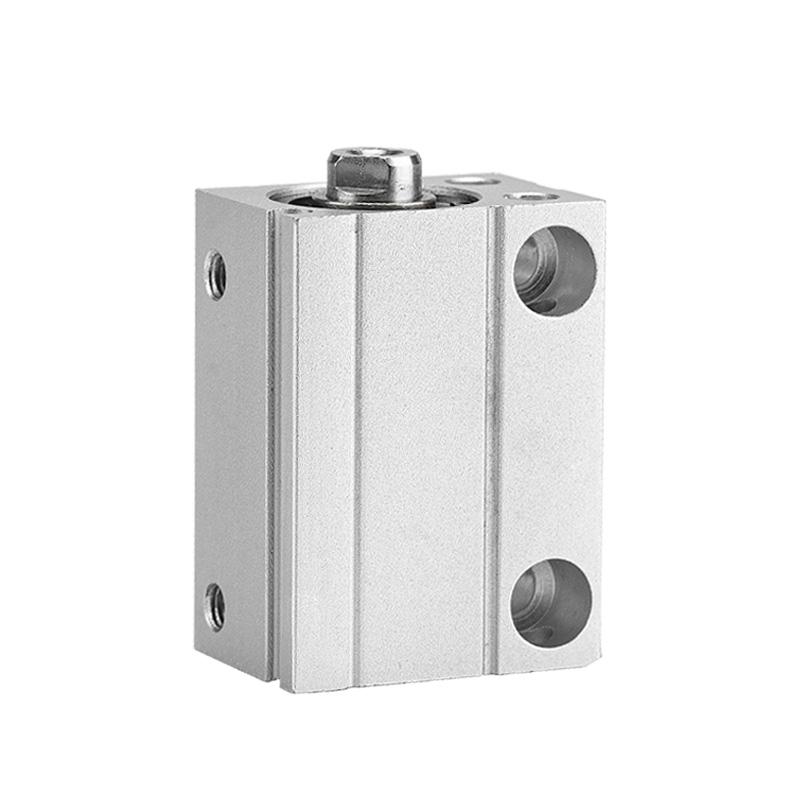

Le cylindre à montage libre ultra-compact SOLH CDUJB est développé pour les équipements avec un espace d'installation limité. Par rapport à la série CU conventionnelle, sa longueur est réduite de 64 % et son volume de 70 %. Le corps carré compact prend en charge un montage direct multi-surfaces sans supports supplémentaires. La gamme de produits comprend des CUJB non magnétiques, des CDUJB équipés d'aimants et des CDUJS pour salles blanches sans cuivre. Gamme de tailles d'alésage φ4 ~ 20 mm, disponible en types de rappel par ressort à double effet et simple effet avec coussin en caoutchouc en option. Les modèles magnétisés correspondent aux interrupteurs magnétiques miniatures pour un mouvement précis à courte course et permettent un fonctionnement sans huile. Largement appliqué dans l'électronique 3C, le positionnement des plaquettes semi-conductrices et l'automatisation médicale propre. Les plaques de blindage magnétique sont facultatives pour les cylindres densément disposés.

Le cylindre rectangulaire à montage libre SOLH CU/CDU présente une structure de bloc ultra-mince avec des trous de montage multi-surfaces, permettant une installation directe multi-angle sans supports pour économiser de l'espace dans l'équipement. Les variantes complètes incluent les modèles CU non magnétiques, CDU équipés d'un aimant, CDUK à tige non rotative et CDUW à double tige guidée. Alésages φ6 ~ 32 mm, disponibles en types simple/double effet avec tampons en caoutchouc fixes aux deux extrémités pour un fonctionnement continu sans huile. La série CDU est compatible avec les interrupteurs magnétiques CMSH et DMSH pour la détection de position et tolère une charge latérale partielle. Largement utilisé dans les gabarits 3C et semi-conducteurs, les butées d'automatisation, le positionnement de serrage léger et les petits mécanismes d'ajustement par pression pour les équipements automatisés compacts.

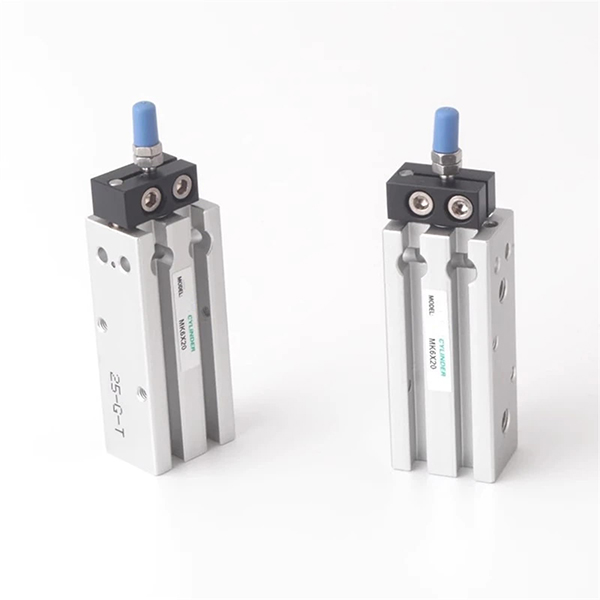

Le cylindre compact à six surfaces SOLH MK est mis à niveau à partir du cylindre MD avec un mécanisme anti-rotation intégré. La précision anti-torsion de la tige de piston atteint ≤ ± 0,5°, directement interchangeable avec les séries Airtac MD et SMC CQS. Le corps carré mince permet une installation sans support sur six côtés et facilite la disposition parallèle compacte de plusieurs cylindres. Les variantes incluent les modèles MK à double effet, MSK/MTK à simple effet, MKD à double tige et MKJ à course réglable. Anneau magnétique intégré en option avec tampons d'extrémité en caoutchouc et capacité sans huile. Tailles d'alésage φ6 ~ 32 mm, largement utilisées dans l'outillage de précision 3C et le positionnement de serrage à course courte pour l'automatisation nécessitant un angle de pièce fixe dans un espace confiné.

Le cylindre mince et compact SOLH CQS est dimensionnellement interchangeable avec la série SMC CQS et mis à niveau à partir de la série CQ2. Le corps carré ultra-mince présente une longueur totale plus courte pour les tâches de haute précision à course courte dans un espace confiné. Les variantes incluent une tige simple standard, une tige double CQSW, une tige non rotative CQSK et un modèle longue durée XB24. Le CDQS avec aimant intégré prend en charge le montage multi-côtés d'interrupteurs magnétiques. Équipé d'un joint de stockage d'huile à faible friction pour un fonctionnement sans huile et une durée de vie jusqu'à 5 millions de cycles, associé à des tampons en caoutchouc fixes aux deux extrémités. Tailles d'alésage φ12 ~ 25 mm, largement utilisées pour pousser, serrer et positionner sur des fixations de précision d'équipements électroniques à semi-conducteurs et 3C pour la mise à niveau et le remplacement.

Le cylindre fin compact carré SOLH CQ2 est entièrement interchangeable avec la série SMC CQ2. Son corps carré ultra court réduit la longueur de 50 % par rapport aux vérins à tirant conventionnels pour économiser de l'espace d'installation. Il couvre une gamme complète d'alésages φ4 ~ 200 mm avec de nombreuses variantes : tige simple, tige double CQ2W, tige de piston non rotative CQ2K, coussin d'air en option et version à course ultra courte. Les modèles CDQ2 avec aimant intégré prennent en charge le montage d'interrupteurs magnétiques multi-côtés sans capteurs saillants. Des pare-chocs en caoutchouc standard sont équipés et un coussin d'air est facultatif pour un fonctionnement à grande vitesse. Adoption d'un joint à faible friction à réserve d'huile pour un fonctionnement sans huile avec une durée de vie allant jusqu'à 5 millions de cycles, largement utilisé pour le serrage, la poussée et le positionnement dans l'électronique, l'automobile et l'automatisation de l'emballage.
